NPM- TT2 EJM1EC-MB-11 M-02 1 1-2-1 -1 模式的 切换 切换到单轨模式 1 切换模式，就不仅能作为单轨传送带 而使用，而且还能作为双轨 传送带而使用。 切换因元件的供给规格而有所不同。 请按照各个步骤进行切换。 在这里，对从双轨传送带切 换到单轨传送 带的步骤进行说明。 ● 在变更轨道模式时，一定需要变更支撑块的配置。 ● 请注意，如果没有使用与各个轨道模式相符的支撑 块，将无法正常动作。 1 1 3 …
NPM-TT2 EJM1EC-MB-11M-02
11-1-12
更
换
1
2
3 4
旧型贴装头的安装(固定螺栓的拆卸)
在NPM-TT2上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-7)的步骤4之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5mm、2.5mm) 所要时间:3分钟
打开挡板，将贴装头移动到可看见螺栓的位置
(对准贴装头与线性相机的中心)
贴装头左下部
挡板
拆卸下固定螺栓
●使用六角扳手，在拧转螺
栓的同时向前拉。
固定螺栓
●从托板的槽部分拆卸下螺
栓。
X轴下面
托板的槽
关闭挡板
挡板
拧紧螺栓
拧松螺栓
保管好卸下的固
定螺栓
●需要进行从保管位置拆卸下固定螺
栓后恢复到原来位置的作业。拆卸
下旧型贴装头后，请参考本页所记
载的拆卸固定螺栓的作业步骤，并
按照相反的步骤将固定螺栓恢复到
原来位置。
■拆卸下旧型的贴装头后安装当
前贴装头时
NPM-TT2 EJM1EC-MB-11M-02
11-2-1-1
模式的
切换
切换到单轨模式 1
切换模式，就不仅能作为单轨传送带而使用，而且还能作为双轨传送带而使用。
切换因元件的供给规格而有所不同。请按照各个步骤进行切换。在这里，对从双轨传送带切换到单轨传送
带的步骤进行说明。
●在变更轨道模式时，一定需要变更支撑块的配置。
●请注意，如果没有使用与各个轨道模式相符的支撑块，将无法正常动作。
1
1
3
+
(轨道1、轨道2的基板支撑块上升，并
转为能够取下的状态)
(将显示取下支撑销单元的信息)
确认提示
2
维修保养篇
11-2-1
+
2
确认提示
4
主电源开关置于OFF
6
5
卸下托盘供料器
(→P.14-8)
打开安全盖
前后面托盘供料器规格时 1
OFF
3
NPM-TT2 EJM1EC-MB-11M-02
11-2-1-2
更
换
8
10
7
9
关闭安全盖
卸下基板支撑块
(轨道1、轨道2)
安装托盘供料器
(→P.14-8)
主电源开关置于ON
ON

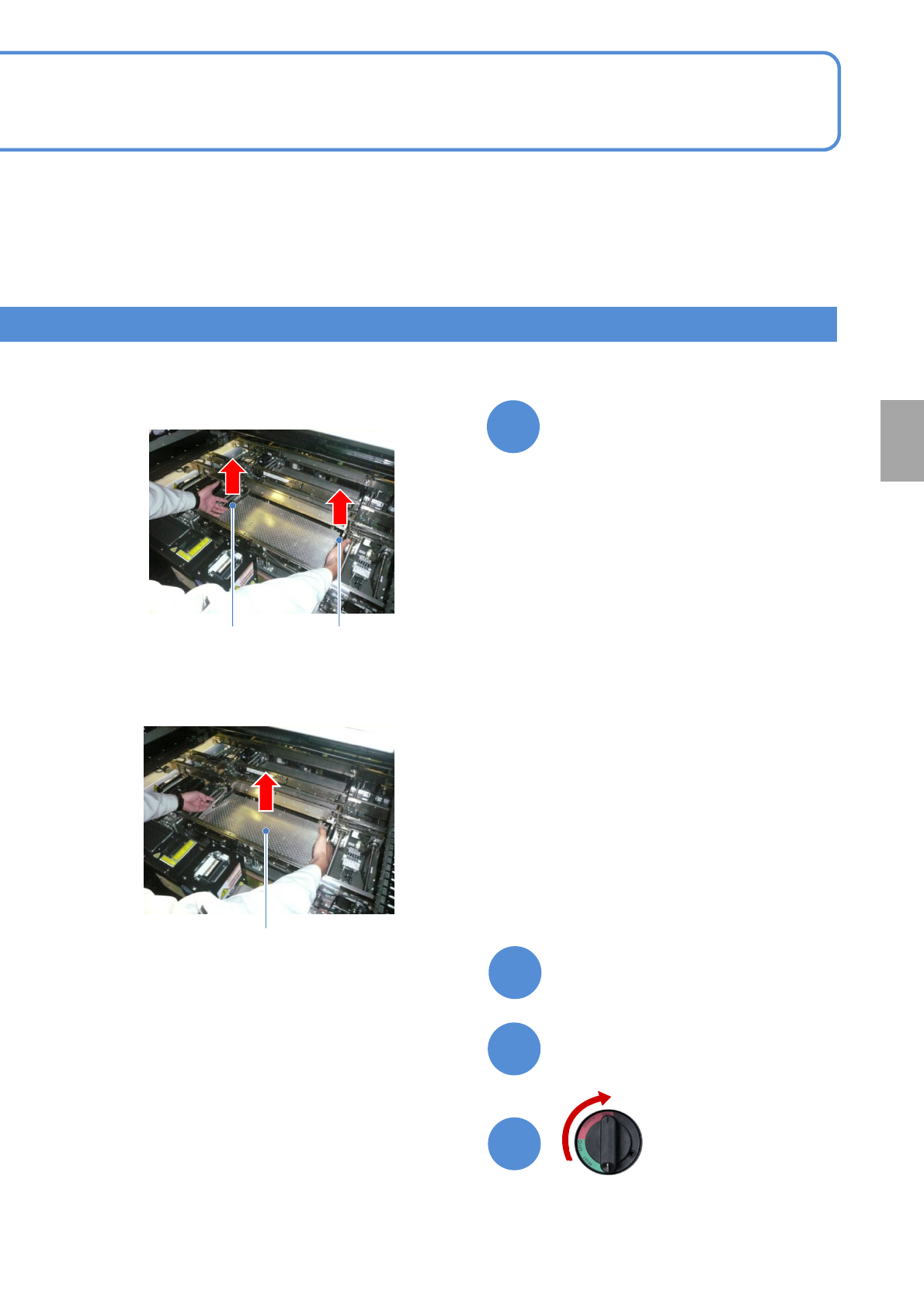

基板支撑块
②拉出基板支撑块。
①从操作方向上提起左右锁杆。
取出锁杆
取出锁杆
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到多功能识
别照相机(LED照明上)。
