NPM- TT2 EJM1EC-MB-12M-05 12-5 -1 贴装头 (8 吸嘴贴装头 ) 的 空气过滤器芯的更换 1 维修保养篇 12-5 1 2 9 8 空气过滤器芯 O 环 过滤器 7 棉棒 10 软管 11 在这里，对贴装头 (8 吸嘴贴装头 ) 的空气过滤器芯的更换方法进行说明 。 使用工具 : 扭矩扳手 (N510050388AA) 、长钻 ( 六角对边 5 mm 、 N510046662AA) 、 六角扳手 (2.5…
NPM-TT2 EJM1EC-MB-12M-05
12-4-4
NPM-TT2 EJM1EC-MB-12M-05
12-5-1
贴装头(8吸嘴贴装头)的
空气过滤器芯的更换 1
维修保养篇
12-5
1
2
9
8
空气过滤器芯
O环
过滤器
7
棉棒
10
软管
11

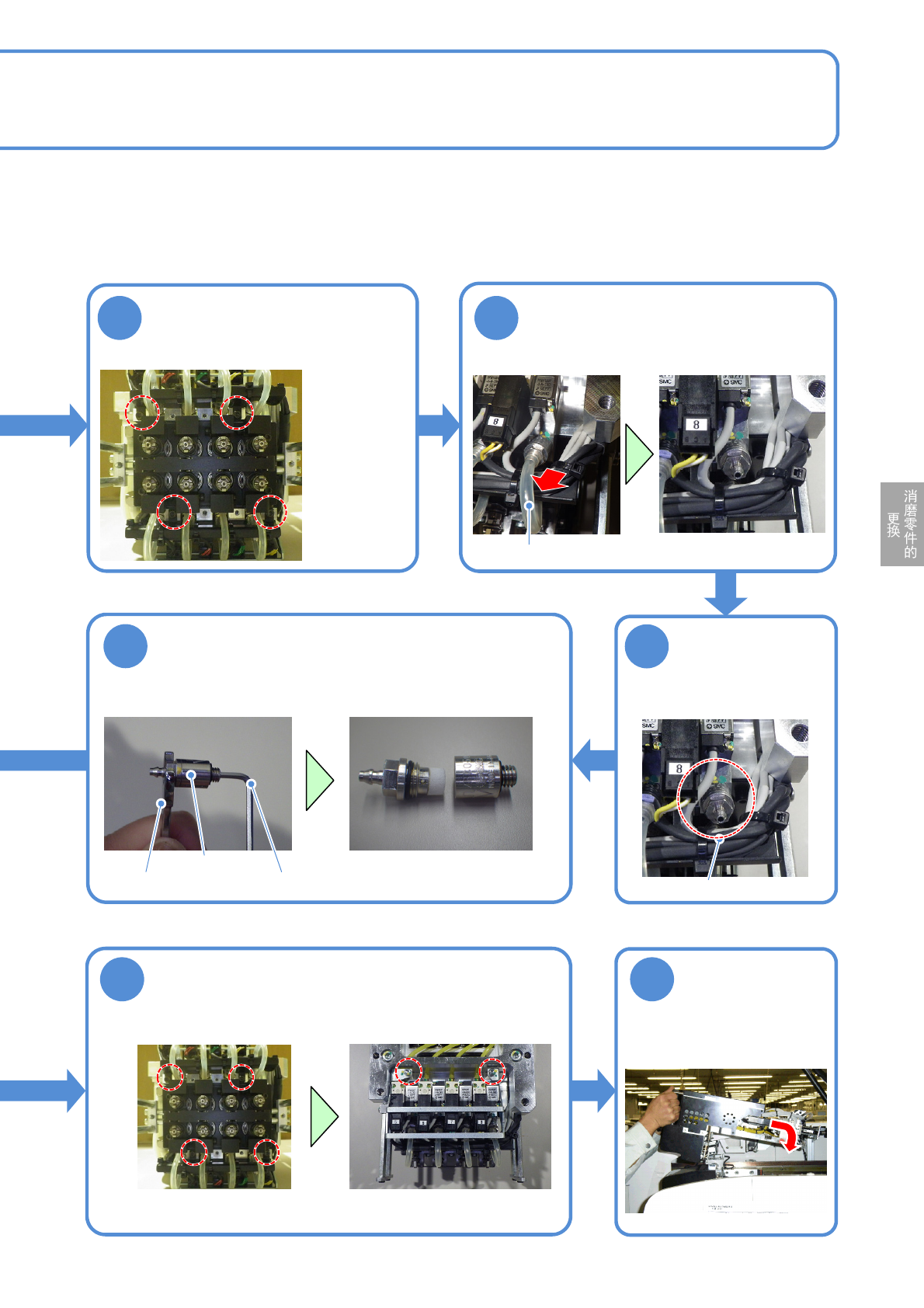

在这里，对贴装头 (8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间: 130 分 (1个贴装头) 寿命 (参考)：6000 [ h ]
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
用棉棒清扫过滤器
内部
更换空气过滤器芯
组装过滤器
使用工具:
扳手 (7 mm)
六角扳手 (2 mm)
安装过滤器
使用工具: 扳手 (7 mm)
●8处
安装软管
●8处
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-4
-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
NPM-TT2 EJM1EC-MB-12M-05
12-5-2
12 13
3 4
6
过滤器
六角扳手扳手
5
软管
过滤器
安装贴装头后，进
行校准
(→P.11-1)
卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5mm)
●螺丝 ( 4个 )
