Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.4 Översikt över delsystem
115
3.4 Översikt över delsystem
3
3
Bild 3.4 - 1 Komponentöversikt - SIPLACE X3 S som exempel
(1) Ställplats 1 med komponentvagn, bandkapningsaggregat, tombandskanal
(2) Ställplats 2 med komponentvagn, bandkapningsaggregat, tombandskanal
(3) Ställplats 3 med indragningsanordning, bandkapningsaggregat, tombandskanal
(4) Ställplats 4 med indragningsanordning, bandkapningsaggregat, tombandskanal
(5) Portal på ställplats 1 med ytmonteringshuvud
(6) Pekskärm
(7) Kretskortstransportör
(T) Transportriktning för kretskort
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.5 Ytmonteringshuvud Fr.o.m. programversion 713.0 Utgåva 11/2019
116
3.5 Ytmonteringshuvud
3.5.1 SIPLACE SpeedStar C&P20 P för Very High Speed-ytmontering
För SIPLACE X-serie S finns SIPLACE SpeedStar C&P20 P för hög ytmonteringskapacitet.
3
SE UPP!
Flytta bara ytmonteringshuvudet med handtaget
Ytmonteringshuvudet får bara flyttas för hand med det avsedda handtaget.
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.5 Ytmonteringshuvud
117
3.5.1.1 Översikt
3

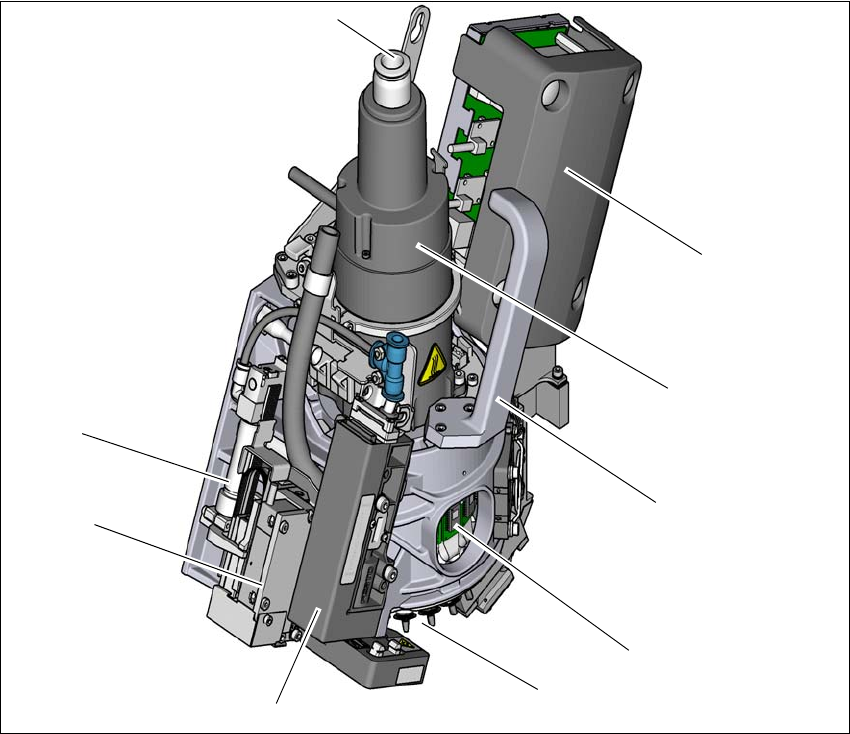

Bild 3.5 - 1 SIPLACE C&P20 P - översikt
(1) Tryckluftsanslutning för 20 venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
(2) Kretskort "Vakuumsensor hållkrets"
(3) Stjärnmotor
(4) Handtag
(5) DP-drivning, 20 drivningar
(6) Stjärna med 20 pipetter
(7) Tryckregleringsventil
(8) Z-motor (linjärmotor)
(9) Tillbakahämtningscylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
