3.5.2.1 Översikt
3
3

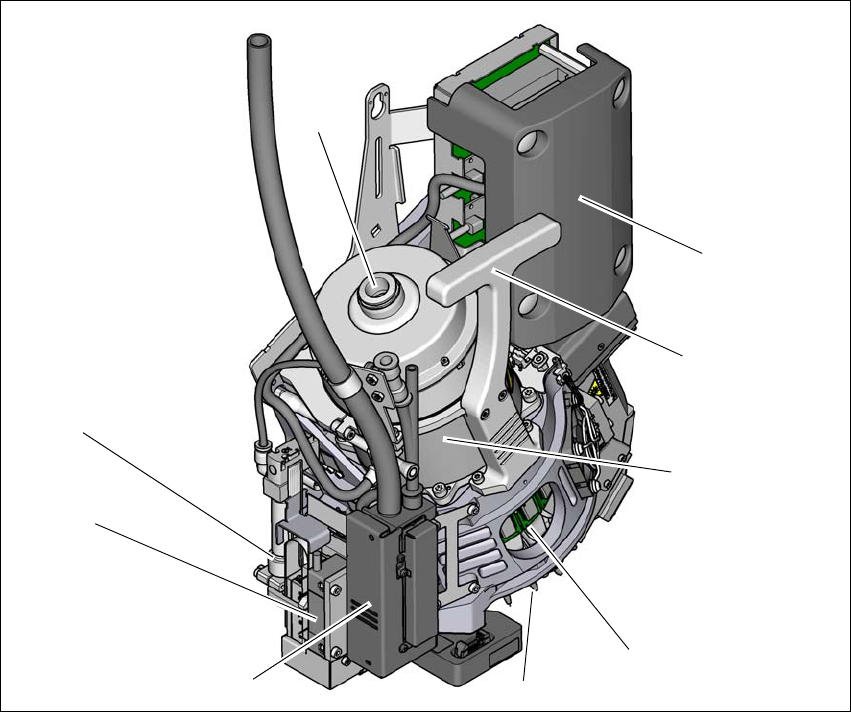

Bild 3.5 - 2 SIPLACE SpeedStar – översikt
(1) Anslutning för vakuumpumpens hållkrets
(2) Kretskort "Mellanfördelare" (under kåpan)
(3) Handtag
(4) Stjärnmotor
(5) DP-drivning
(6) Pipett
(7) Tryckregleringsventil
(8) Z-motor (linjärmotor)
(9) Tillbakahämtningscylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.5 Ytmonteringshuvud
121
3.5.2.2 Tekniska data SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
med komponentkamera typ 48
Komponentspektrum
*a
*)a Observera att det ytmonteringsbara komponentspektrumet också påverkas av Pad-geometrin, kundens
standarder, komponentförpackningstoleranserna och komponenttoleranserna.
0,12 mm x 0,12 (0201 metrisk) till 2220, Melf, SOT, SOD, Bare-
Die, Flip-Chip
Komponentspecifikationer
max. höjd
min. bendelning
min. benbredd
min. kuldelning
min. kuldiameter
min. mått
max. mått
max. vikt
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Presskraft Touchless Placement, 1,3 N ± 0,5 N (standard)
0,5 N–4,5 N
Pipettyper 40xx/60xx
X/Y-noggrannhet
*b
*)b Noggrannhetsvärdena motsvarar villkoren för SIPLACE-leverans- och tjänsteomfattning.
± 35 µm/3σ
Vinkelnoggrannhet ± 0,5°/3σ
Belysningsnivåer 5
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.5 Ytmonteringshuvud Fr.o.m. programversion 713.0 Utgåva 11/2019
122
3.5.3 Sensor för komponentavfallsbehållaren
Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.
– Är inte avfallsbehållaren korrekt insatt kan ytmonteringsautomaten inte startas.
– Hoppar avfallsbehållaren ur sin hållare under driften stoppas ytmonteringsautomaten genast,
för att undvika en huvudkollision.
3.5.4 Vakuumpump (tillval)
Vakuumpumparna för SIPLACE SpeedStar är monterade bakom indragningsanordningarna för
komponenter på ställplats 1 och ställplats 4 i maskinstativet. Det finns två typer:
– Vakuumpump VX4.25
– Vakuumpump VX4.25/0-47 IE3
3.5.4.1 Översikt – typ VX4.25
Artikelnr 03128463-xx Vakuumpump VX4.25
3
Bild 3.5 - 3 Översikt – vakuumpump
(1) Vakuumpumpens monteringsplats
(2) Vakuumpump VX 4.25
(1)
(2)
