3.5.3 Sensor för komponentavfallsbehållaren
Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.
– Är inte avfallsbehållaren korrekt insatt kan ytmonteringsautomaten inte startas.
– Hoppar avfallsbehållaren ur sin hållare under driften stoppas ytmonteringsautomaten genast,
för att undvika en huvudkollision.
3.5.4 Vakuumpump (tillval)
Vakuumpumparna för SIPLACE SpeedStar är monterade bakom indragningsanordningarna för
komponenter på ställplats 1 och ställplats 4 i maskinstativet. Det finns två typer:
– Vakuumpump VX4.25
– Vakuumpump VX4.25/0-47 IE3
3.5.4.1 Översikt – typ VX4.25
Artikelnr 03128463-xx Vakuumpump VX4.25
3

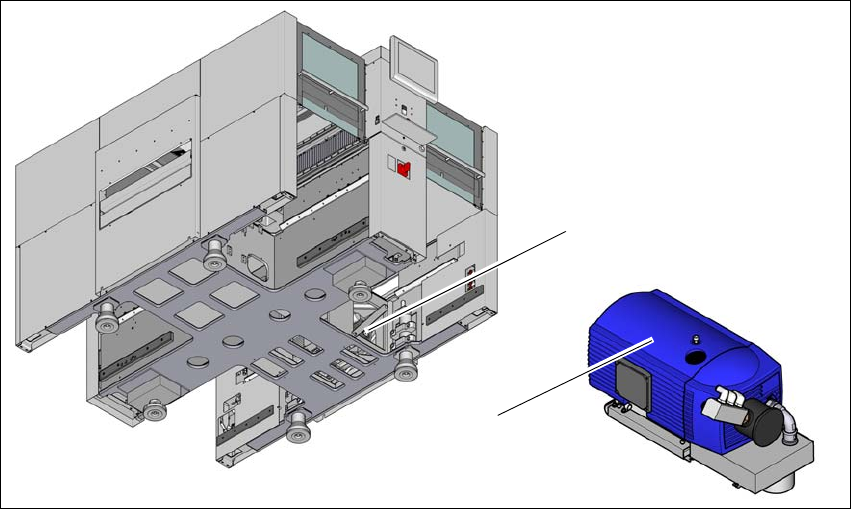

Bild 3.5 - 3 Översikt – vakuumpump
(1) Vakuumpumpens monteringsplats
(2) Vakuumpump VX 4.25
(1)
(2)
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.5 Ytmonteringshuvud
123
3.5.4.2 Översikt – typ VX4.25/0-47 IE3
Artikelnr 03224400-xx Vakuumpump VX4.25/0-47 IE3
3
Bild 3.5 - 4 Översikt – vakuumpump
(1) Vakuumpumpens monteringsplats
(2) Vakuumpump VX 4.25 IE3
3.5.4.3 Säkerhetsföreskrifter för vakuumpumpen
3
3.5.4.4 Beskrivning
Endast SIPLACE SpeedStar kan användas med vakuumpumpen. I SIPLACE X-serie S är SIP-
LACE SpeedStar med vakuumpump ett tillval.
I kombination med en vakuumpump går det att reducera tryckluftsförbrukningen avsevärt med hu-
vudet SpeedStar (C&P20P/P2). En vakuumpump kan försörja upp till två SpeedStar-huvuden
(C&P20P/P2). Max. två vakuumpumpar kan användas (för 4 C&P20P/P2). Löpande driftskostna-
der sjunker i takt med sänkta energikostnader.
(1)
(2)
VARNING
Observera säkerhetsföreskrifterna i den medföljande driftsinstruktionen till vakuum-
pumpen.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.5 Ytmonteringshuvud Fr.o.m. programversion 713.0 Utgåva 11/2019
124
Vakuumpumpen till- och frånkopplas med ytmonteringsautomaten. Stationsprogrammet beräknar
automatiskt en eftergångstid på 6 minuter vid frånkopplingen för att skydda motorn mot överhett-
ning.
3
3.5.4.5 Underhåll
Observera underhållsföreskrifterna för vakuumpumpen.
Läs det tillhörande avsnittet i underhållshandboken till ytmonteringsautomaten.
ANM
Värden för tryckluftsförbrukning finns i avsnitt 3.3
, sidan 110.
