3.8.3 Linear Dipping Unit 2 X ( LDU 2 X)
Artikelnr 00117012-xx Linear Dip Module för Flux/LDU 2 X
LDU 2 X är en matare som kan mata flussmedel med en definierad tjocklek. Komponenter kan
fuktas med det här flussmedlet och därmed förbättras lödegenskaperna. LDU 2 X placeras som
en X-matare på ett komponentbord och styrs med stationsprogrammet och linjeprogrammet.
En mer ingående beskrivning finns i driftinstruktionen "SIPLACE LDU 2 X".
3
Bild 3.8 - 4 Linear Dipping Unit (LDU 2 X)
3.8.3.1 Tekniska data
Mått (L x B x H) 629 mm x 105 mm x 202 mm
Vikt 11 kg
Strömförbrukning 24 V DC till 30 V DC, 2 A (60 W)
Max. bulleremission 61dB (A)
Temperaturområde (lagring) -25 °C till +55 °C
Temperaturområde (drift) +18 °C till +25 °C
Luftfuktighet (lagring) ≤ 95 %
Luftfuktighet (drift) 30 %–75 % (i genomsnitt inte > 45 %)
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.8 SIPLACE-bandmatare för SIPLACE X-serie S
159
3.8.4 Mataradapter
Artikelnr 00141305-xx Adapter för matare X
Artikelnr 00141308-xx Adapterplatta för Reject Conveyor
Artikelnr 00141310-xx Adapterplatta för Label Presenter
3
Spektrumet med X-bandmatare har utökats med längsgående vibrationsmatare, Label Presenter
och Reject Conveyor (avfallshanteringsmodul). Med en adapter kan S-längsgående vibrations-
matare, Label Presenter och Reject Conveyor riggas om för komponentvagnen i X-serie S. För-
utom mekaniken, har adaptern också en elektronisk funktion. Den omvandlar
kommunikationssignalerna från S-matarna till signaler för det utökade X-serieprotokollet. Dess-
utom är kompletterande funktioner, som t.ex. matningsmodulens identifiering implementerade.
3
ANM
S-vibrationslängsmatare, Label Presenter och Reject Conveyor kan inte sättas på kom-
ponentvagnar, när dessa ligger i gripområdet för ett SpeedStar (C&P20).
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.8 SIPLACE-bandmatare för SIPLACE X-serie S Fr.o.m. programversion 713.0 Utgåva 11/2019
160
3.8.4.1 Mataradapter med Label Presenter
3

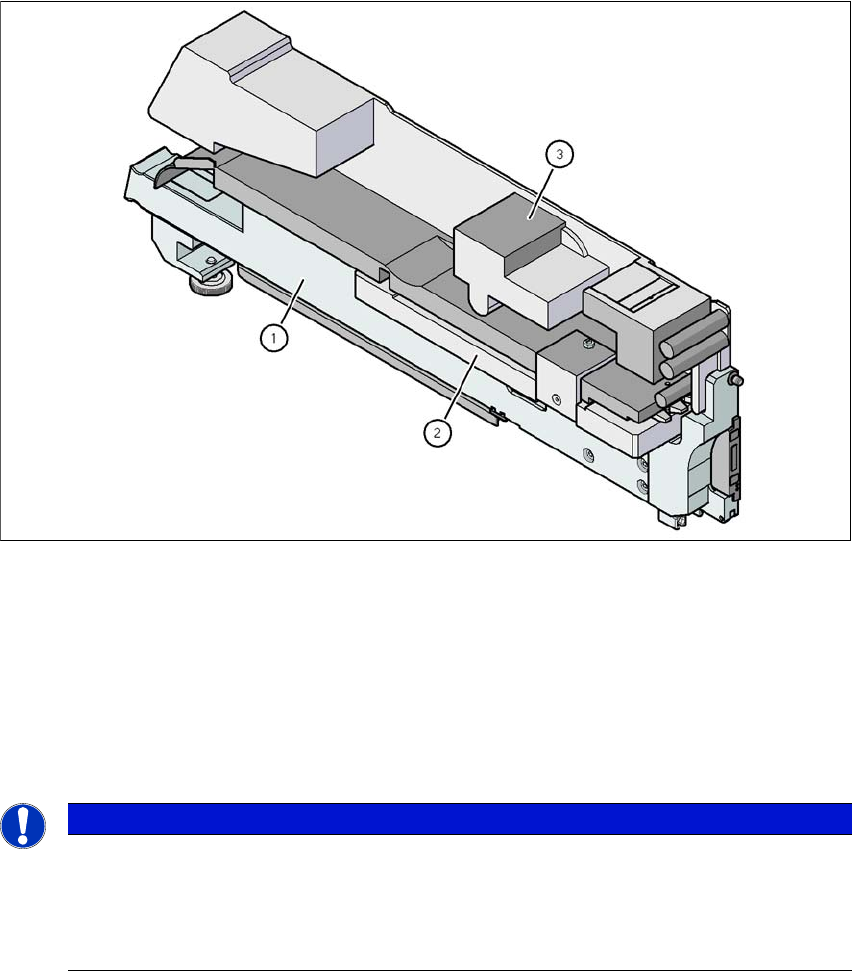

Bild 3.8 - 5 Mataradapter med Label Presenter
(1) Adapter för matare i X-serie S (artikelnr 00141305-xx)
(2) Adapterplatta för Label Presenter (artikelnr 00141310-xx)
(3) Label Presenter
3.8.4.2 Mataradapter med längsgående vibrationsmatare
3
3
ANM
Användning av adapterplatta
En adapterplatta medföljer adaptern för matare i X-serie S:
Använd adapterplattan för komponenthöjder upp till 16,5 mm.
Komponenthöjder på mellan 16,5 mm och 25 mm bearbetas utan adapterplatta.
