3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S 3.9 Komponentvagn Fr.o.m. programversion 713.0 Utgåva 11/2019 172 3.9.1 Uppbyggnad Komponentvagnen består i princip av stativ , komponentbord fö r anslu…
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.9 Komponentvagn
171
3
Bild 3.9 - 2 Komponentvagn, SIPLACE X-serie S, med en kretskortstransportörshöjd på 950 mm
3
(1) Hål för kretskortstransportörshöjd 900, 930 och 950 mm i styrpelarna.
(2) Stödkloss
(3) Komponentbord
(4) Kontakttunga för säkerhetsbrytaren i indragningsanordningen för komponentvagnen
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.9 Komponentvagn Fr.o.m. programversion 713.0 Utgåva 11/2019
172
3.9.1 Uppbyggnad
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare.
3

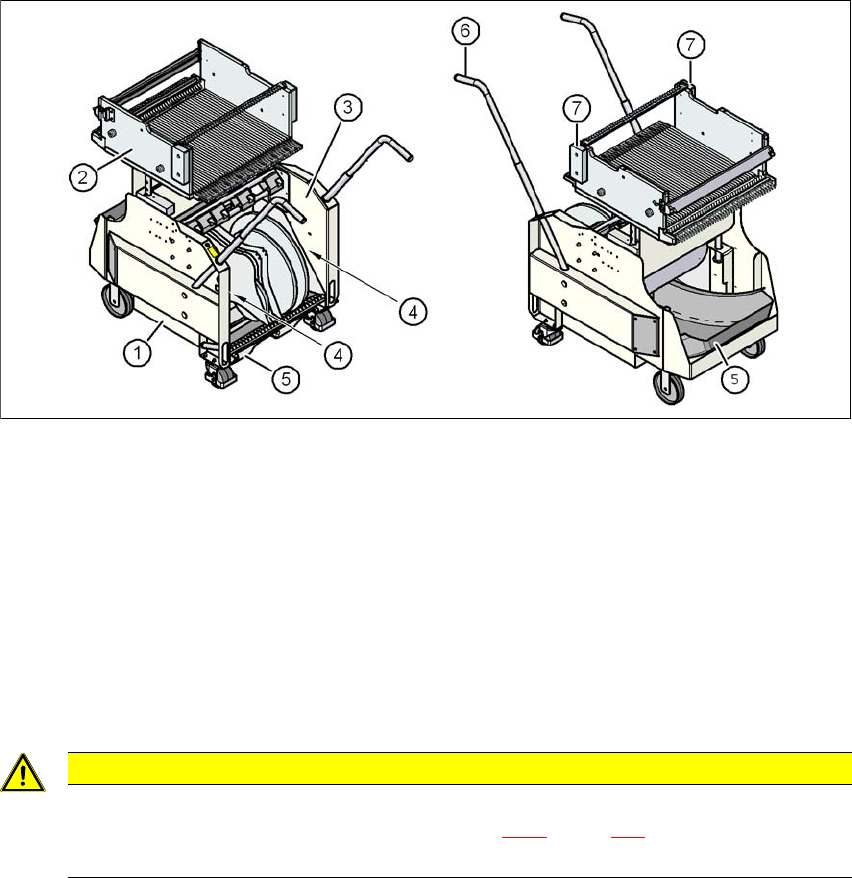

Bild 3.9 - 3 Komponentvagn, SIPLACE X-serie S, vy av fram- och baksidan
(1) Stativ
(2) Komponentbord
(3) bandcontainer
(4) Spalt för riggningslister
(5) Bandavfallsbehållare
(6) Handtag
(7) Ingreppsskydd
3
SE UPP!
Observera säkerhetsföreskrifterna!
Observera säkerhetsanvisningarna i avsnitt 5.8.2, sidan 258 när bandavfallsbehål-
laren dras ut ur komponentvagnen.
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.9 Komponentvagn
173
3
3.9.2 Beskrivning
Bandrullecontainern (pos. 3 på bild 3.9 - 3) kan som standard användas för bandrullar med en
storlek på max. 17" (432 mm).
Mellan bandcontainern och komponentvagnen finns det två 5 mm breda spalter (pos. 4 på bild 3.9
- 3, sidan 172) till höger och vänster där riggningslister kan fästas.
På undersidan av stativet finns den utdragbara bandavfallsbehållaren (pos. 5 på bild 3.9 - 3
, sidan
172
). De avklippta bandbitarna hamnar via en glidbana i bandavfallsbehållaren, som måste töm-
mas beroende på avfallsuppkomsten.
Handtagen (pos. 6 på bild 3.9 - 3
, sidan 172) kan fällas upp och ned.
3
SE UPP!
Risk för att handtagen går av!
När komponentvagnen transporteras finns det risk för att handtagen går av.
Lyft inte komponentvagnen i handtagen vid transport.
Använd bara handtagen för att skjuta komponentvagnen.
Använd en gaffeltruck för att transporteras komponentvagnen eller för att lyfta den
från pallen.
ANM
Komponentvagnarna måste vara dockade på ytmonteringsautomaten för drift.
Placera dummy-matare på alla lediga ställplatser, se avsnitt 2.6.5, sidan 88.
