Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter Fr.o.m. programversion 713.0 Utgåva 11/2019 3.9 Komponentva gn 175 3.9.4 Styrmärken på komponent vagnar i SIPLACE X-serie S 3 Bild 3.9 - 4 S tyrmärken p…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.9 Komponentvagn Fr.o.m. programversion 713.0 Utgåva 11/2019
174
3.9.3 Tekniska data
3
3
Längd x bredd 727 x 592 mm²
752 x 592 mm² med avfallsbehållare
Komponentbordets höjd 890 mm vid kretskortstransportörshöjd 900
mm
920 mm vid kretskortstransportörshöjd 930
mm
940 mm vid kretskortstransportörshöjd 950
mm
Kretskortstransportörshöjd 900 mm ± 15 mm (tillval)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (tillval SMEMA)
Höjd på de uppfällda handtagen 969 mm
Antal ställplatser 40 (8 mm X - bandmatare)
Vikt
Utan matare
Med matare på alla ställplatser
80,4 kg
139,6 kg
Bandrullens diameter
standard
max.
till 432 mm (17")
483 mm (19")
Driftsinstruktion SIPLACE X-serie S 3 Tekniska data och komponenter
Fr.o.m. programversion 713.0 Utgåva 11/2019 3.9 Komponentvagn
175
3.9.4 Styrmärken på komponentvagnar i SIPLACE X-serie S
3
Bild 3.9 - 4 Styrmärken på komponentvagnar i SIPLACE X-serie S
(1) Styrmärken på komponentvagnen
När komponentvagnen i SIPLACE X-serie S dockats mäter ytmonteringsautomaten komponent-
vagnens styrmärken.
Vid komponenter med en kantlängd mindre än 0,5 mm, alltså 0402-komponenter och mindre, fast-
ställs innan hämtningen av den första komponenten, läget av komponenten med bandfickan.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie S
3.9 Komponentvagn Fr.o.m. programversion 713.0 Utgåva 11/2019
176

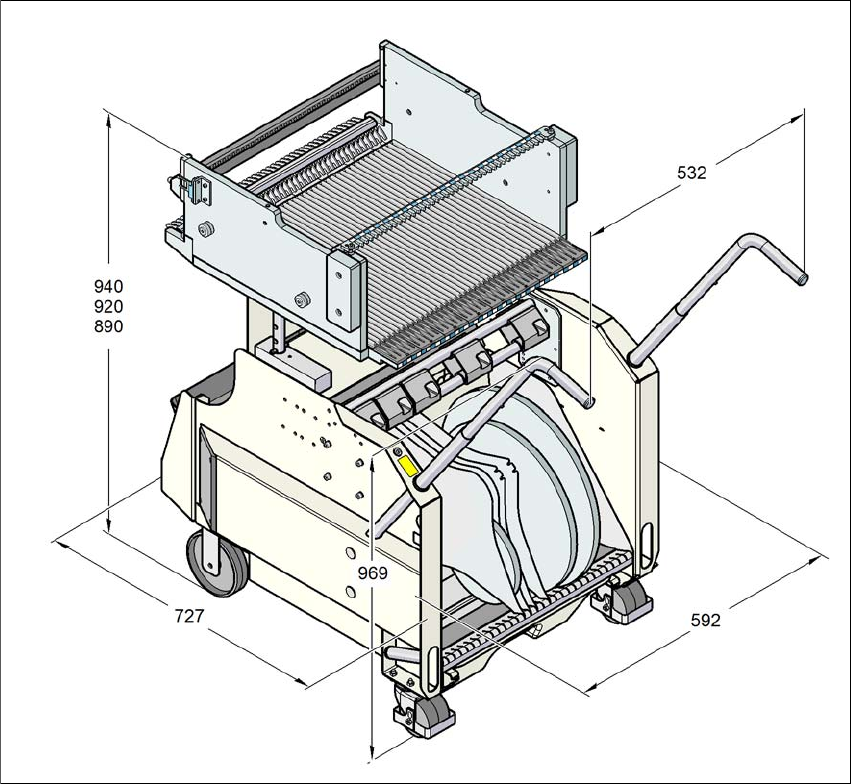

3.9.5 Komponentvagnens mått, SIPLACE X-serie S
3
Bild 3.9 - 5 Komponentvagnens mått, SIPLACE X-serie S, alla mått i millimeter
