Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning Fr.o.m. programversion 713.0 Utgåva 11/2019 4.1 Transport och leveranskonfiguration 189 4 Bild 4.1 - 3 Kontaktytor - gaffel parallell med kretskortens …
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.1 Transport och leveranskonfiguration Fr.o.m. programversion 713.0 Utgåva 11/2019
188
4.1.5.2 Transportmedel
Transportera ytmonteringsautomaten med en gaffeltruck som uppfyller följande:
4.1.5.3 Gaffeltruckens kontaktpunkter på ytmonteringsautomaten
Bilden 4.1 - 3 på sidan 189 visar gaffeltruckens kontaktpunkter på ytmonteringsautomaten när yt-
monteringsautomaten lyfts från pallen eller när den transporteras utan pall.
4
4
Beakta noga följande varningar innan ytmonteringsautomaten lyfts, för att undvika bestående
skador på ytmonteringsautomaten:
4
4
4
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelavstånd, när gaffeln är parallell med
kretskortstransportriktningen är
ca 420 mm
ANM
Förhindra skador på ytmonteringsautomaten
Transportera alltid ytmonteringsautomaten på pall med truck längre sträckor.
VARNING
Gafflarnas riktning
– Gafflarna måste vara parallella med kretskortstransportören.
– Gafflarna måste vara i mitten av ytmonteringsautomaten.
VARNING
Risk för skador om gafflarna har för brett avstånd!
Om gaffelavståndet ökas så att ytmonteringsautomaten lyfts utanför kontaktytan kan det
leda till att maskinramen deformeras och att kablar och ledningar skadas.
Öppna bara gafflarna så mycket att de alltid är inom kontaktytan på maskinens un-
dersida (se bild 4.1 - 3
, sidan 189).
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att ytmonteringsautomaten lutar
kan maskinfötternas fästen deformeras.
Se till att gafflarna vid lyft av ytmonteringsautomaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och ytmonteringsautomaten.
Be en medhjälpare observera lyftet av ytmonteringsautomaten och se till att den inte
lutar åt sidan.
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.1 Transport och leveranskonfiguration
189
4

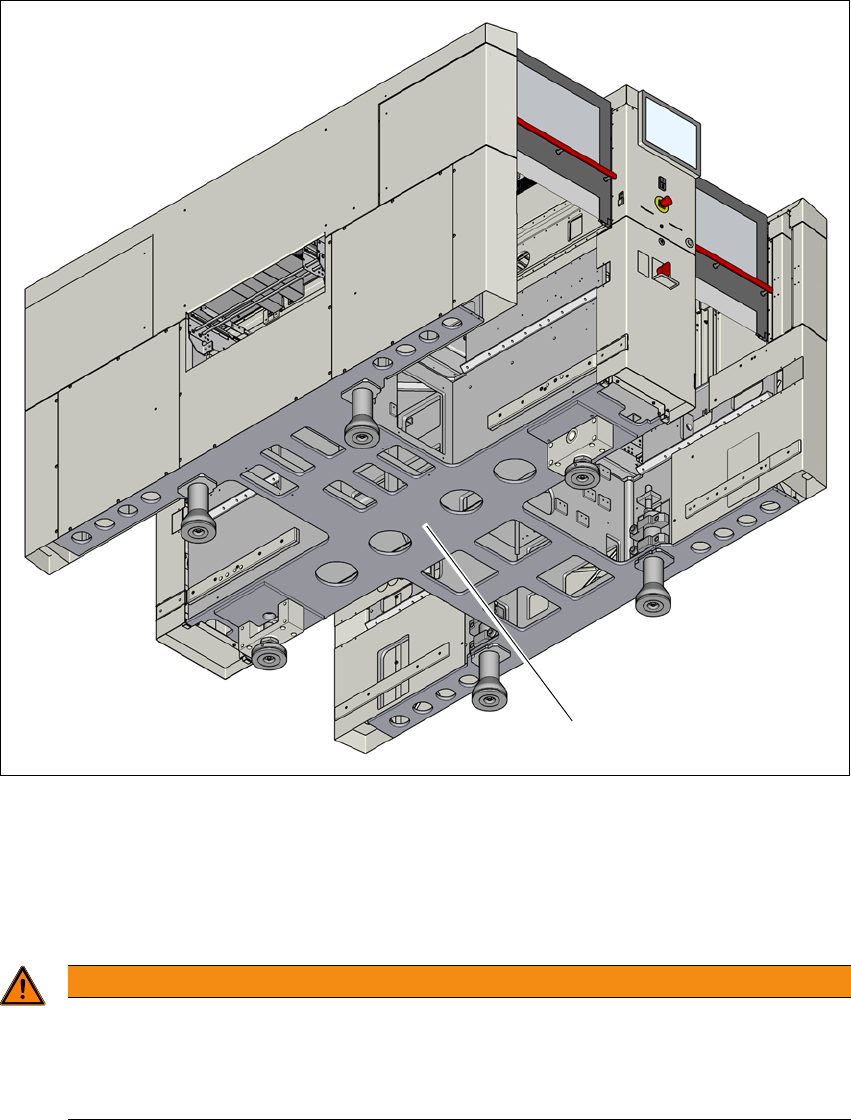

Bild 4.1 - 3 Kontaktytor - gaffel parallell med kretskortens transportriktning (SIPLACE X3 S/X4 S som exempel)
(1) Kontaktyta för gaffeltruckens gafflar
4.1.5.4 Vad ni vid transporten absolut måste ta i beaktande
4
(1)
VARNING
Risk för skador på maskinfötterna!
Gängorna för maskinfötterna i ytmonteringsautomatens chassi kan skadas om den slä-
pas på golvet eller slår emot något.
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 713.0 Utgåva 11/2019
190
4
4.2 Uppställningsplatsens infrastruktur
4
4.2.1 Rekommendationer för underlaget
Ytmonteringsautomatens underlag måste vara fast och jämnt eftersom dynamiska krafter kan
leda till vibrationer på uppställningsplatsen när ytmonteringsautomaten är i drift. Vibrationernas
styrka beror på underlagets konstruktion. Under förutsättning att golvbelastningsparametrarna
innehålls, är följande i princip lämpligt:
– Stålbetong-täckkonstruktioner, t. ex. täckning i industrihallar
– Stålbetong-golvplattor, t. ex. betonggolv i industrihallar utan källare under.
– Rum med dubbelgolv, om mellanrummet har ett stabilt fundament. För dessa mellanfunda-
ment gäller samma uppställningskrav. De kan vara tillverkade av stålkonstruktioner eller av
betong.
4
4.2.1.1 Maximalt jämnt golv
Ytmonteringsautomatens underlag får luta max. 0,63 %. Det motsvarar en lutning på 5 mm på 800
mm (t.ex. bredden av ett komponentbord).
4.2.1.2 Maskinvikt och ytlast
Värden för maskinvikt och ytlast finns i avsnitt 3.3.1, sidan 110.
VARNING
Risk för skador på vakuumpumpens frånluftskanal!
I ytmonteringsområde 1 kan vakuumpumpar vara monterade. Frånluftskanalen sitter un-
der maskinstativet. Frånluftskanalen kan skadas vid transport med gaffeltruck.
Demontera frånluftskanalen innan ytmonteringsautomaten transporteras med gaf-
feltruck.
ANM
Se även dokumentet "Netz- och Druckluftkonfiguration für SMD-Anlagen" (tyska+engel-
ska, art.nr 00197548-xx) som medföljer leveransen av SIPLACE-ytmonteringsautoma-
ten.
