1 Inledning driftsinstruktion SIPLACE X-serie S
1.1 Viktiga anvisningar om skötselinstruktionen Fr.o.m. programversion 713.0 Utgåva 11/2019
18
CPP Collect&Pick&Place-huvud, SIPLACE MultiStar CPP
DCA Direct Chip Attach
DT Dubbeltransportör
EDIF Energi- och datagränssnitt
EGB Elektrostatisch gefährdete Bauelementegruppe (Elektrostatiskt utsatta kompo-
nentgrupper)
EMC Elektromagnetisk kompatibilitet
ESD Electrostatic Sensitive Device
ET Enkeltransportör
FC Flip-Chip
FM Ytmagasin
WPH Ytmagasinhållare
GCU Gantry Control Unit
GND Jord
I-Placement Independent Placement (oberoende ytmontering)
JTF JEDEC Tray Feeder
LBO Long Board Option
KK Kretskort
MFU Maskinförmågeundersökning
MHCU Head Control Unit
MTV Matrix Tray Changer
P&P Pick&Place (plockning/ytmontering)
P&P1 Pick&Place-modul 1
P&P2 Pick&Place-modul 2
PPW Pipettväxlare
SMD Surface Mounted Device
SR Stationsdator
TH Twin Pick&Place-huvud, SIPLACE TwinStar
VS Visionsystem
WPC Waffle Pack-växlare
driftsinstruktion SIPLACE X-serie S 1 Inledning
Fr.o.m. programversion 713.0 Utgåva 11/2019 1.2 Beskrivning av ytmonteringsautomaten
19
1.2 Beskrivning av ytmonteringsautomaten
1.2.1 SIPLACE X4i S
1

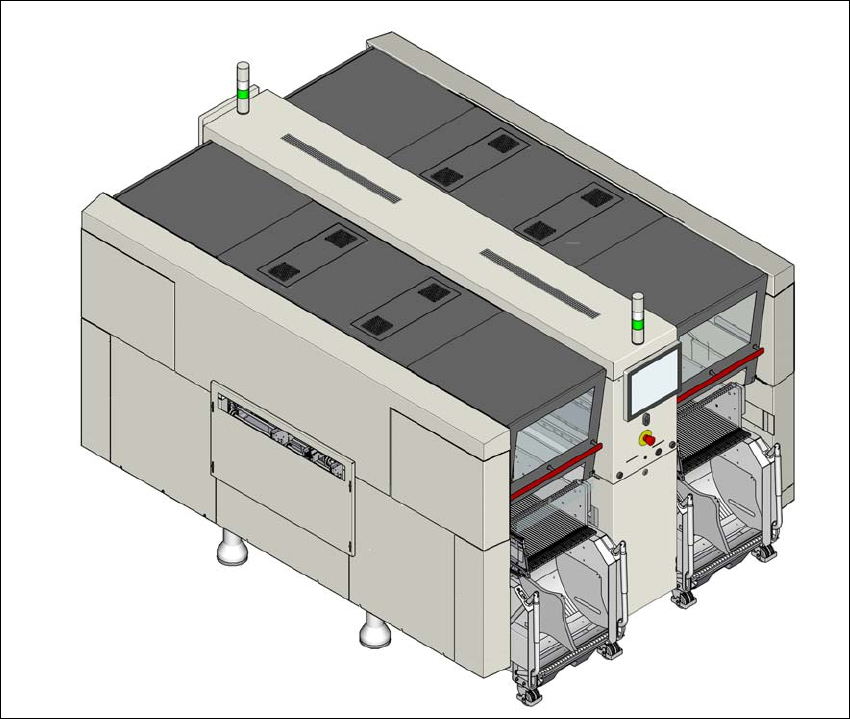

Bild 1.2 - 1 Ytmonteringsautomat SIPLACE X4i S
Ytmonteringsautomaten SIPLACE X4i S utmärker sig med följande egenskaper
– maximal precision
– smart effektoptimering
– smarta monteringsstrategier
– ytmonteringskapacitet upp till high end-processområdet
1 Inledning driftsinstruktion SIPLACE X-serie S
1.2 Beskrivning av ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
20
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
Ytmonteringsautomaten SIPLACE X4i S har fyra portaler. De båda portalerna i ytmonteringsom-
råde 1 och de båda portalerna i ytmonteringsområde 2 är vända inåt.
Ytmonteringshuvudena kan placeras i X- och Y-riktning oberoende av varandra med linjärmotorer,
snabbt och noggrant.
Ytmonteringsautomaten SIPLACE X4i S har två ytmonteringsområden, en enkeltransportör eller
en dubbeltransportör. Vid dubbeltransportör kan två kretskort ytmonteras samtidigt.
För att komponenterna ska kunna förvaras i närheten finns det två ställplatser som kan utrustas
med komponentvagnar med upp till 40 spår. På ställplats 2/3 eller 1/4 kan bordspositionerna i yt-
monteringsområdet konfigureras i den inre eller yttre positionen.
1.2.1.1 Översikt över ytmonteringshuvudenas konfigurationer
1
CPP_H = SIPLACE Multistar CPP i hög monteringsposition
CPP_L = SIPLACE Multistar CPP i låg monteringsposition
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20 P/C&P20 P C&P20 P/C&P20 P
C&P20 P/C&P20 P CPP_L/CPP_L
C&P20 P/C&P20 P TH/TH
C&P20 P/C&P20 P CPP_H/TH
C&P20 P2/C&P20 P2 C&P20 P2/C&P20 P2
C&P20 P2/C&P20 P2 CPP_L/CPP_L
C&P20 P2/C&P20 P2 TH/TH
C&P20 P2/C&P20 P2 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH/TH
