Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning Fr.o.m. programversion 713.0 Utgåva 11 /2019 4.3 Ställ upp ytmonteringsautomaten 203 4 4 4 4 VARNING Risk för skador om gafflarna har för bre tt avstån…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
202
4.3.2 Lyft och transportera ytmonteringsautomaten med gaffeltruck
4

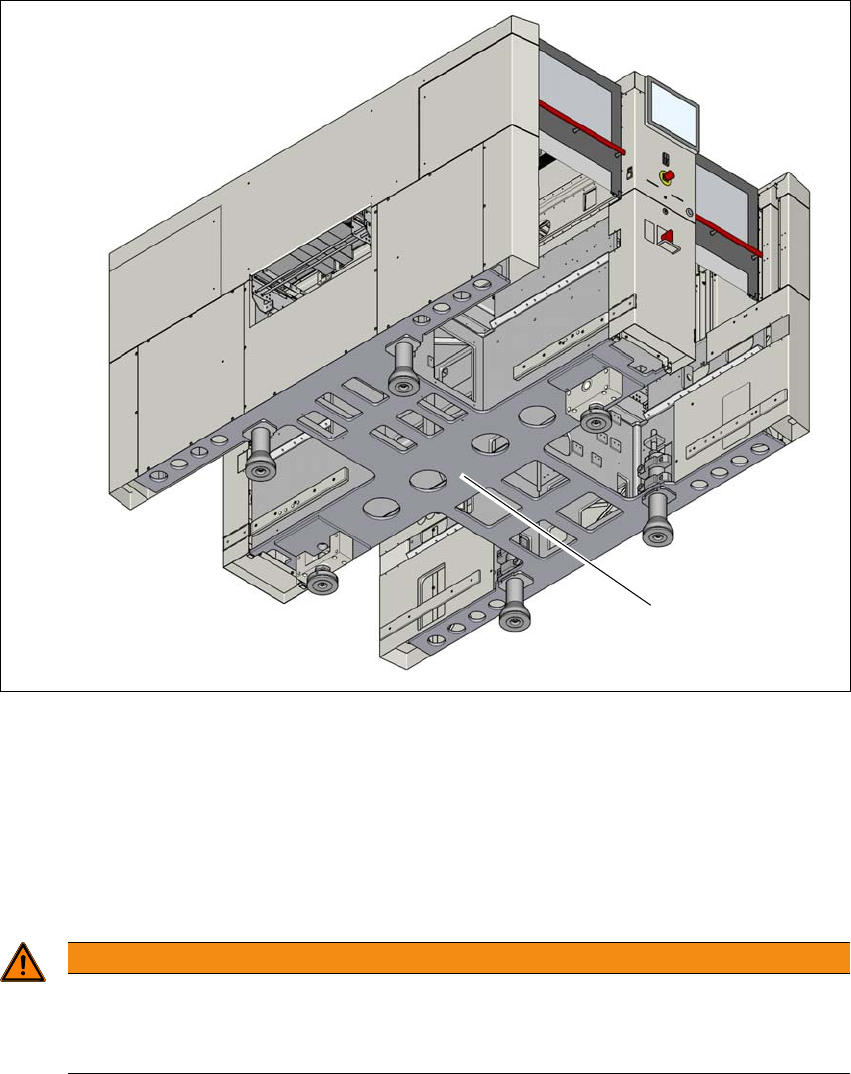

Bild 4.3 - 1 Kontaktyta - gaffel parallell med kretskortens transportriktning (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Kontaktyta för gaffeltruckens gafflar
Placera gaffeltrucken på tvären mot kretskortstransportörens riktning och öppna gafflarna så
mycket att ytmonteringsautomatens kontaktyta är jämnt fördelad på gafflarna.
Beakta noga följande varningar innan ytmonteringsautomaten lyfts, för att undvika bestående
skador på ytmonteringsautomaten:
4
VARNING
Gafflarnas riktning
– Gafflarna måste vara parallella med kretskortstransportören.
– Gafflarna måste vara i mitten av ytmonteringsautomaten.
(1)
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
203
4
4
4
4
VARNING
Risk för skador om gafflarna har för brett avstånd!
Om gaffelavståndet ökas så att ytmonteringsautomaten lyfts utanför kontaktytan kan det
leda till att maskinramen deformeras och att kablar och ledningar skadas.
Öppna bara gafflarna så mycket att de alltid är inom kontaktytan på maskinens un-
dersida (se bild 4.1 - 3
, sidan 189).
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att ytmonteringsautomaten lutar
kan maskinfötternas fästen deformeras.
Se till att gafflarna vid lyft av ytmonteringsautomaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och ytmonteringsautomaten.
Be en medhjälpare observera lyftet av ytmonteringsautomaten och se till att den inte
lutar åt sidan.
VARNING
Risk för skador!
Gängorna för maskinfötterna i ytmonteringsautomatens chassi kan skadas om den slä-
pas på golvet eller slår emot något.
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten.
VARNING
Risk för skador på vakuumpumpens frånluftskanal!
I ytmonteringsområde 1 kan vakuumpumpar vara monterade. Frånluftskanalen sitter un-
der maskinstativet. Frånluftskanalen kan skadas vid transport med gaffeltruck.
Demontera frånluftskanalen innan ytmonteringsautomaten transporteras med gaf-
feltruck.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
204
4.3.3 Montering av påbyggnadsdelar
När ytmonteringsautomaten levereras är skärmen och signallampan demonterade. Montera dem
så här:
– Montera signallamporna se avsnitt 4.3.3.2
, sidan 204
– Montera skärmarna se avsnitt 4.3.3.3, sidan 204
– Haka fast tangentbordshållaren och anslut tangentbordet (tillval)
4.3.3.1 Kontrollera och ställ in skyddskåpans brytare
Kontrollera att skyddskåpornas brytare fungerar (se 2.5.1 på sidan 67).
Justera vid behov skyddskåpornas brytare (se serviceinstruktionen).
4.3.3.2 Montering av signallampan
Stick in signallampan i hållaren så att lampans rör når tillräckligt långt in i hållaren.
Anslut signallampornas kabel till kontakten. Kabeln med kontakten finns i röret.
Dra åt de båda skruvarna på hållaren så att signallampan sitter fast.
4.3.3.3 Montera skärmarna
Fäst skärmen med 4 fästskruvar på skärmhållaren och anslut kablarna.
Kontrollera kabelanslutningarna.
