4 Uppställning och driftsättning Dri ftsinstruktion SIPLACE X-serie S 4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019 208 4 Bild 4.3 - 4 Ytmonteringsautomatens maskinfö tter (SIPLACE X2 S/…
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
207
4
Lyft ytmonteringsautomaten ca 35 cm med gaffeltrucken. På så vis kan du inte skada fötterna
om maskinfötterna sänks ner.
Ytmonteringsautomaten står på 6 fötter.
– 4 yttre maskinfötter (pos. 1 på bild 4.3 - 4
, sidan 208)
– Yttre maskinfot för kretskortstransportörshöjd 900, 930 och 950 mm,
439 mm lång, art.nr 03000890-02 (pos. 1 på bild 4.3 - 3
).
– 2 maskinfötter i mitten (pos. 2 på bild 4.3 - 4
, sidan 208) med 2 distansstycken (pos. 3 och
pos. 4 på bild 4.3 - 4
, sidan 208) för höjdinställning, om sådana behövs.
4

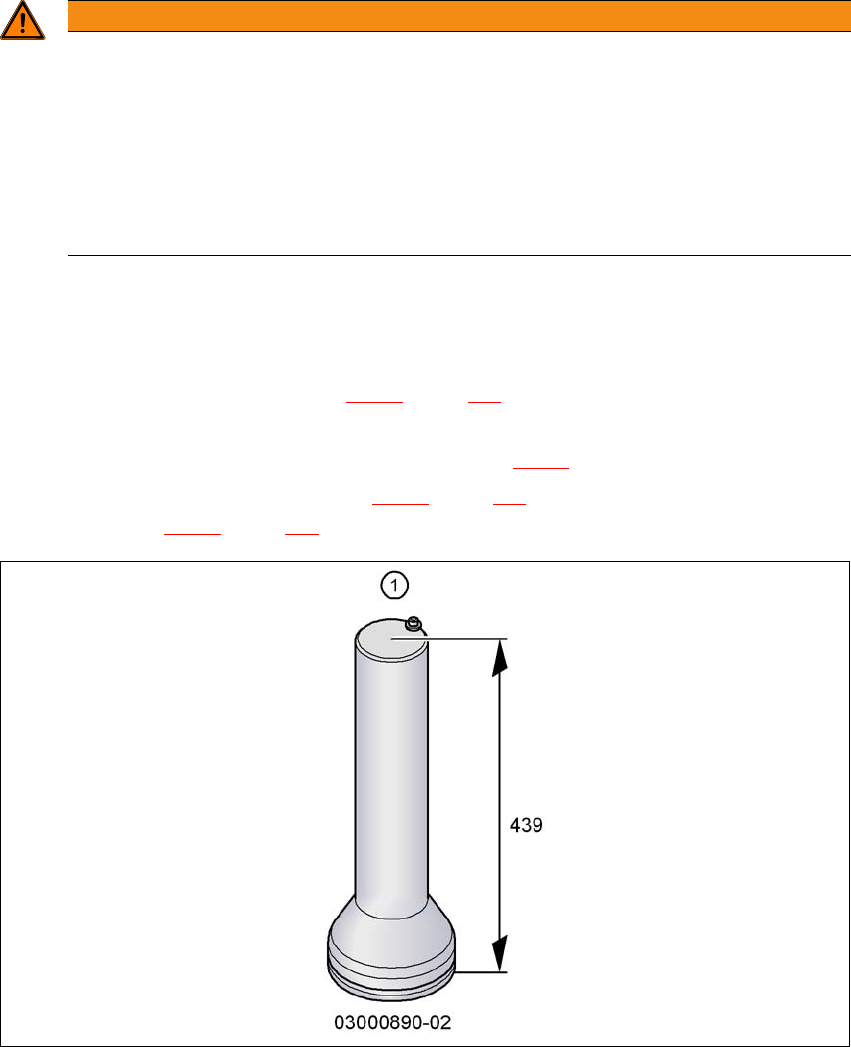

Bild 4.3 - 3 Yttre maskinfötter - två utföranden (mått i millimeter)
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att ytmonteringsautomaten lutar
kan maskinfötternas fästen deformeras.
Se till att gafflarna vid lyft av ytmonteringsautomaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och ytmonteringsautomaten.
Be en medhjälpare observera lyftet av ytmonteringsautomaten och se till att den inte
lutar åt sidan.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
208
4

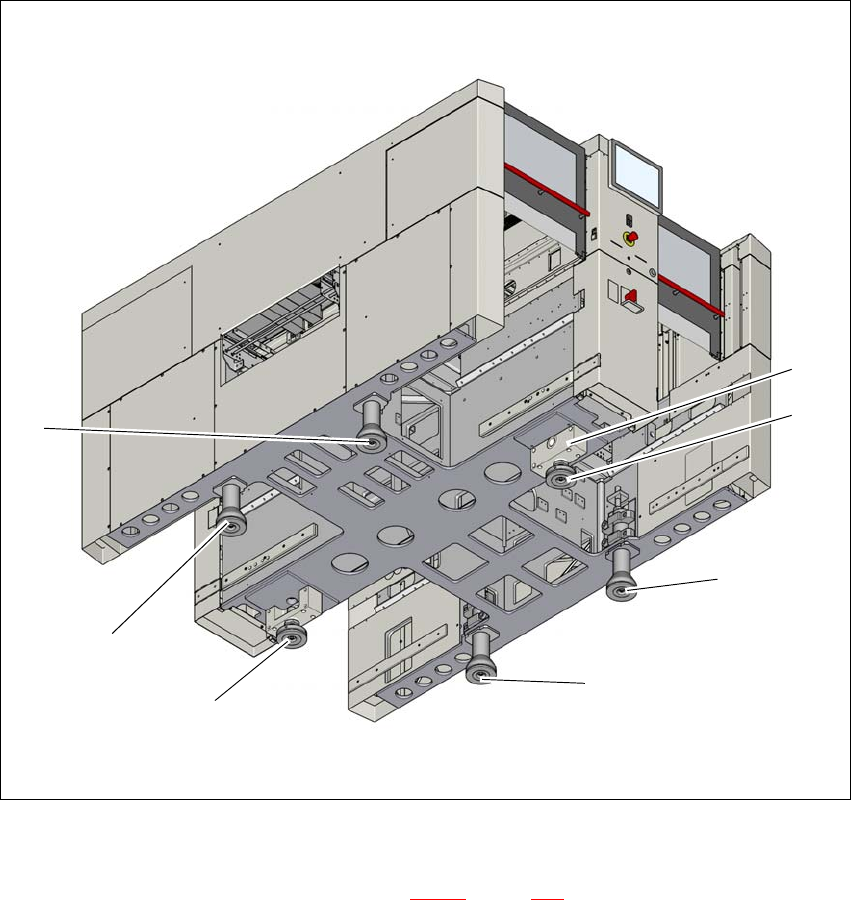

Bild 4.3 - 4 Ytmonteringsautomatens maskinfötter (SIPLACE X2 S/X3 S/X4 S som exempel)
4
(1) Yttre maskinfot, 4 x, 2 utföranden (se bild 4.3 - 3, sidan 207)
(2) Maskinfot i mitten, 2 x
(3) Distansstycke på elaggregatets sida
(2)
(2)
(1)
(1)
(1)
(1)
(3)
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
209
4.3.6.1 Ställ in höjden på maskinfötterna i mitten provisoriskt
Föst ställs maskinfötterna i mitten in provisoriskt. Distansstycket måste skruvas fast i rätt läge på
undersidan beroende på ytmonteringsautomatens höjd.
Ställ in kretskortstransportörshöjden på 900 mm 4
För en kretskortstransportörshöjd på 900 mm behövs ett distansstycke.
Justera det så att 90 mm-sidan är vertikal och att hålet för maskinfoten i mitten pekar nedåt.
4
4
4
4
4
4
4
4
4
4
4
4

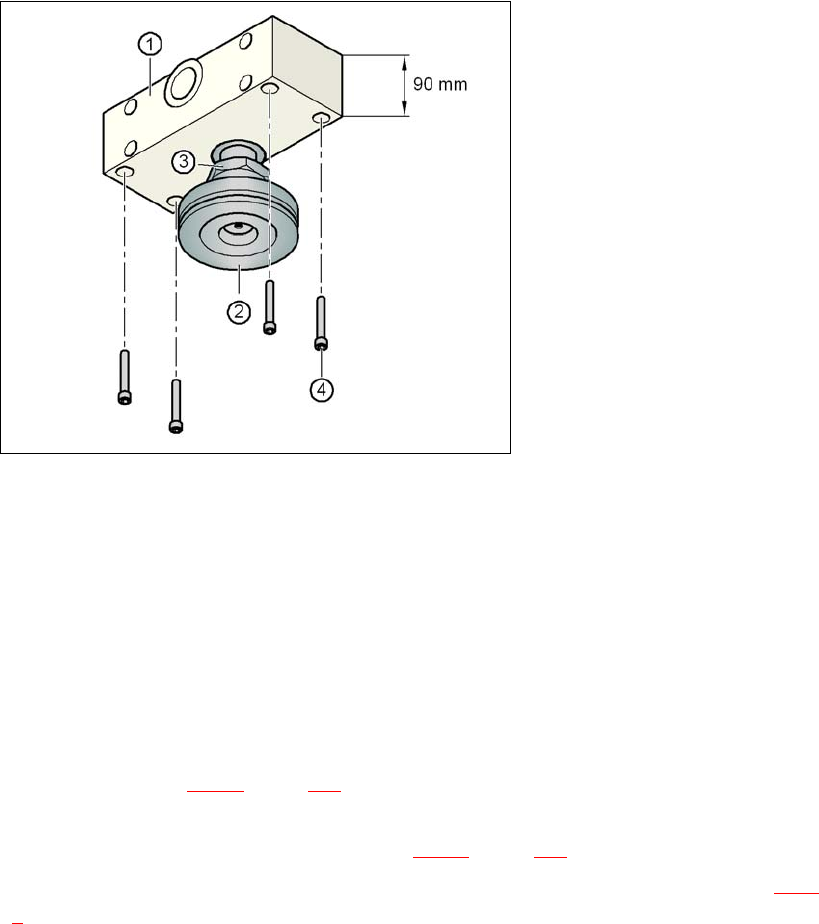

Bild 4.3 - 5 Distansstyckets justering för en transportörshöjd på 900 mm
4
(1) Distansstyckets höjd 90 mm
(2) Maskinfot i mitten
(3) Kontramutter M24
(4) Insexskruv M12x80, 4 st.
Skruva in gängan på maskinfoten i mitten i hålet på distansstyckets undersida.
Justera de båda distansstyckena på maskinens undersida enligt följande:
– Distansstyckets öppning på pneumatiksidan pekar i kretskortens transportriktning (se
punkt 4 på bild 4.3 - 4
, sidan 208).
– Distansstyckets öppning på strömförsörjningssidan pekar i motsatt riktning mot kretskor-
tens transportriktning (se punkt 3 på bild 4.3 - 4
, sidan 208).
Fäst båda distansstyckena med fyra insexskruvar M12x80 vardera (se punkt 4 på bild 4.3 -
5). Använd skruvdragarinsatsen med nyckelmått 10 mm.
