4 Uppställning och driftsättning Dri ftsinstruktion SIPLACE X-serie S 4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019 210 Ställ in kretskortstransportörshöjden på 930 och 950 mm 4 Även för…
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
209
4.3.6.1 Ställ in höjden på maskinfötterna i mitten provisoriskt
Föst ställs maskinfötterna i mitten in provisoriskt. Distansstycket måste skruvas fast i rätt läge på
undersidan beroende på ytmonteringsautomatens höjd.
Ställ in kretskortstransportörshöjden på 900 mm 4
För en kretskortstransportörshöjd på 900 mm behövs ett distansstycke.
Justera det så att 90 mm-sidan är vertikal och att hålet för maskinfoten i mitten pekar nedåt.
4
4
4
4
4
4
4
4
4
4
4
4

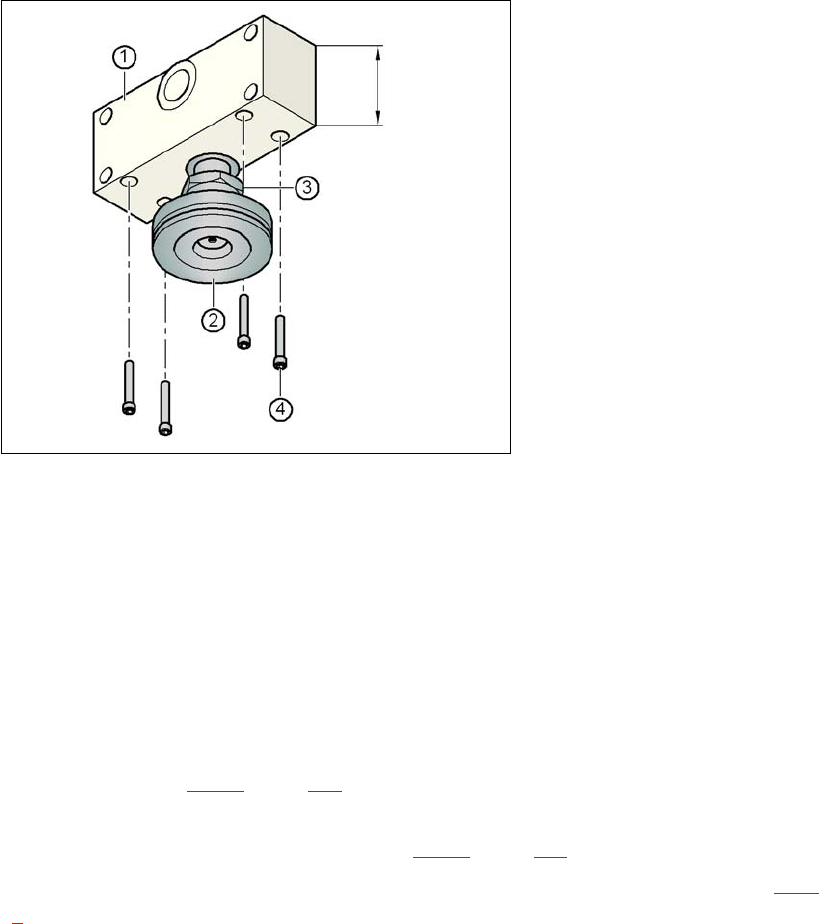

Bild 4.3 - 5 Distansstyckets justering för en transportörshöjd på 900 mm
4
(1) Distansstyckets höjd 90 mm
(2) Maskinfot i mitten
(3) Kontramutter M24
(4) Insexskruv M12x80, 4 st.
Skruva in gängan på maskinfoten i mitten i hålet på distansstyckets undersida.
Justera de båda distansstyckena på maskinens undersida enligt följande:
– Distansstyckets öppning på pneumatiksidan pekar i kretskortens transportriktning (se
punkt 4 på bild 4.3 - 4
, sidan 208).
– Distansstyckets öppning på strömförsörjningssidan pekar i motsatt riktning mot kretskor-
tens transportriktning (se punkt 3 på bild 4.3 - 4
, sidan 208).
Fäst båda distansstyckena med fyra insexskruvar M12x80 vardera (se punkt 4 på bild 4.3 -
5). Använd skruvdragarinsatsen med nyckelmått 10 mm.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
210
Ställ in kretskortstransportörshöjden på 930 och 950 mm 4
Även för en kretskortstransportörshöjd på 930 och 950 mm behövs ett distansstycke.
Justera distansstycket så att 122,5 mm-sidan är vertikal och att hålet för maskinfoten i mitten
pekar nedåt.
4
Bild 4.3 - 6 Distansstyckets justering för en transportörshöjd på 930 och 950 mm
4
(1) Distansstyckets höjd 122,5 mm
(2) Maskinfot
(3) Kontramutter M24
(4) Insexskruv M12x80, 4 st.
Skruva in gängan på maskinfoten i mitten i hålet på distansstyckets undersida.
Justera båda distansstyckena enligt följande:
– Distansstyckets öppning på pneumatiksidan pekar i kretskortens transportriktning (se
punkt 4 på bild 4.3 - 4
, sidan 208).
– Distansstyckets öppning på strömförsörjningssidan pekar i motsatt riktning mot kretskor-
tens transportriktning (se punkt 3 på bild 4.3 - 4
, sidan 208).
Fäst båda distansstyckena med fyra insexskruvar M12x80 vardera (se punkt 4 på bild 4.3 -
6). Använd skruvdragarinsatsen med nyckelmått 10 mm.
122,5 mm
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
211
4.3.6.2 Ställ in höjden på de yttre maskinfötterna provisoriskt
4
Bild 4.3 - 7 Ställ in höjden på de yttre maskinfötterna provisoriskt
(1) Skruv M24x2x120 för höjdinställning
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
4
4
SE UPP!
Risk för skärskador på tombandsrännan!
Akta dig så att du inte skär dig på tombandsrännans vassa kanter när skruven
M24x2x120 för höjdinställning (pos. 1 på bild 4.3 - 7
, sidan 211) skruvas in.
Använd skyddshandskar.
VARNING
Tung maskindel
Maskinfötterna är mycket tunga. När skruvar lossas kan de ramla ner och skada någon.
När maskinfötterna byts måste ytmonteringsautomaten lyftas något.
Se till att ingen befinner sig i riskområdet när detta görs. Klämrisk om ytmonterings-
automaten glider eller sänks ner.
(4)
(2)
(1)
(3)
