1 Inle dning dri ftsinstruktion SIPLACE X-serie S 1.2 Beskrivning av ytmonteringsautomat en Fr.o.m. programversion 713.0 Utgåva 11/2019 22 Ytmonteringshuvudena kan placeras i X- och Y -ri ktning oberoende av varandra med…
driftsinstruktion SIPLACE X-serie S 1 Inledning
Fr.o.m. programversion 713.0 Utgåva 11/2019 1.2 Beskrivning av ytmonteringsautomaten
21
1.2.2 SIPLACE X4 S
1

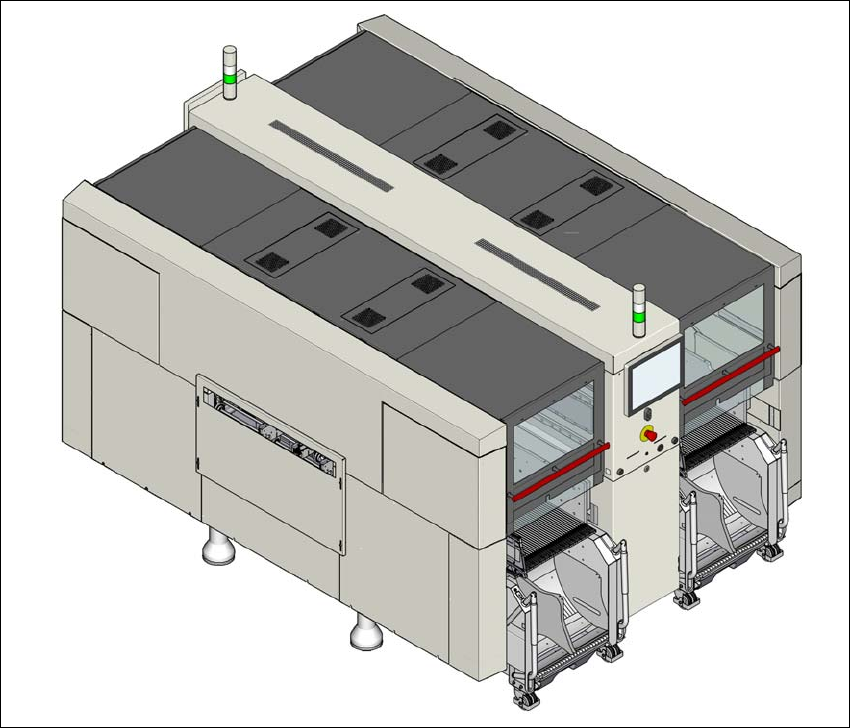

Bild 1.2 - 2 Ytmonteringsautomat SIPLACE X4 S
Ytmonteringsautomaten SIPLACE X4 S utmärker sig med följande egenskaper
– maximal precision
– smart effektoptimering
– smarta monteringsstrategier
– ytmonteringskapacitet upp till high end-processområdet
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
Ytmonteringsautomaten SIPLACE X4 S har fyra portaler. De båda portalerna i ytmonteringsom-
råde 1 är vända mot ställplats 4. De båda portalerna i ytmonteringsområde 2 är vända mot ställ-
plats 2.
1 Inledning driftsinstruktion SIPLACE X-serie S
1.2 Beskrivning av ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
22
Ytmonteringshuvudena kan placeras i X- och Y-riktning oberoende av varandra med linjärmotorer,
snabbt och noggrant.
Ytmonteringsautomaten SIPLACE X4 S har två ytmonteringsområden, en enkeltransportör eller
en dubbeltransportör. Vid dubbeltransportör kan två kretskort ytmonteras samtidigt.
För att komponenterna ska kunna förvaras i närheten finns det två ställplatser som kan utrustas
med komponentvagnar med upp till 40 spår.
1.2.2.1 Översikt över ytmonteringshuvudenas konfigurationer
1
CPP_H = SIPLACE Multistar CPP i hög monteringsposition
CPP_L = SIPLACE Multistar CPP i låg monteringsposition
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20 P/C&P 20 P C&P20 P/C&P 20 P
C&P20 P/C&P 20 P CPP_L/CPP_L
C&P20 P/C&P 20 P CPP_H/CPP_H
C&P20/C&P 20 P2 C&P20 P2/C&P 20 P2
C&P20/C&P 20 P2 CPP_L/CPP_L
C&P20/C&P 20 P2 CPP_H/CPP_H
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/CPP_H
CPP_H/CPP_H CPP_H/CPP_H
C&P20 P/C&P 20 P CPP_H/TH
C&P20 P2/C&P 20 P2 CPP_H/TH
CPP_L/CPP_L CPP_H/TH
CPP_H/CPP_H CPP_H/TH
C&P20 P/C&P 20 P TH/TH
C&P20 P2/C&P 20 P2 TH/TH
CPP_L/CPP_L TH/TH
CPP_H/CPP_H TH/TH
CPP_H/TH TH/TH
TH/TH TH/TH
driftsinstruktion SIPLACE X-serie S 1 Inledning
Fr.o.m. programversion 713.0 Utgåva 11/2019 1.2 Beskrivning av ytmonteringsautomaten
23
1.2.3 SIPLACE X3 S
1
Bild 1.2 - 3 Ytmonteringsautomat SIPLACE X3 S
Ytmonteringsautomaten SIPLACE X3 S utmärker sig med följande egenskaper
– maximal precision
– smart effektoptimering
– smarta monteringsstrategier
– ytmonteringskapacitet upp till high end-processområdet
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
Ytmonteringsautomaten SIPLACE X3 S har två ytmonteringsområden, en enkeltransportör eller
en dubbeltransportör. Vid dubbeltransportör kan två kretskort ytmonteras samtidigt.
