4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.3 Ställ upp ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
220
4.3.8.3 Montera golvförankringen (tillval)
Vid behov kan ytmonteringsautomaten fästas med en golvförankring för så att den inte förskjuts
vid skakningar (t.ex. jordbävning).
Montera en golvförankring på varje maskinfot.
4
Bild 4.3 - 14 Golvförankring
Lägg golvförankringen (1) över maskinfoten.
Skruva fast golvförankringen i de sex hålen (2) med lämpligt fästmaterial i golvet.
4.3.9 Ta bort transportsäkringar
Transportsäkringarna är fastskruvade på linjärskenorna. Varje portal är fäst på X-axeln och Y-ax-
eln med två transportsäkringar.
Ta bort samtliga transportsäkringar från portalaxlarna.
När SIPLACE-ytmonteringsautomaten ska transporteras måste transportsäkringarna monte-
ras igen.
4.3.10 Ta bort korrosionsskyddsmedel från styrskenorna
Ytmonteringsautomaterna behandlas med korrosionsskyddsmedel inför leveransen.
(2)
(1)
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.3 Ställ upp ytmonteringsautomaten
221
4
4
SE UPP!
Livslängden förkortas på lager och styrskenor!
Blandas korrosionsskyddsmedlet med lagerfettet till axlarna, kan det leda till avsevärd
förkortning av lager och styrskenor.
Avlägsna korrosionsskyddet på alla axlar och lager när maskinaxlarna körs för första
gången vid driftsättningen.
Fetta in alla axlar och lager med det fett som beskrivs i reparationsanvisningen
SE UPP!
Risk för att lagerfettet förstörs!
Alkohol förstör lagerfettet i styrvagnen.
Se till att alkohol inte kommer in i styrvagnen när styrskenorna och skalorna rengörs.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.4 Anpassa komponentvagnen till kretskortstransportörshöjden Fr.o.m. programversion 713.0 Utgåva 11/2019
222
4.4 Anpassa komponentvagnen till kretskortstranspor-
törshöjden
Komponentvagnen kan enkelt anpassas till följande kretskortstransportörshöjder:
900 mm 4
930 mm (standardhöjd) 4
950 mm (SMEMA-höjd) 4
4

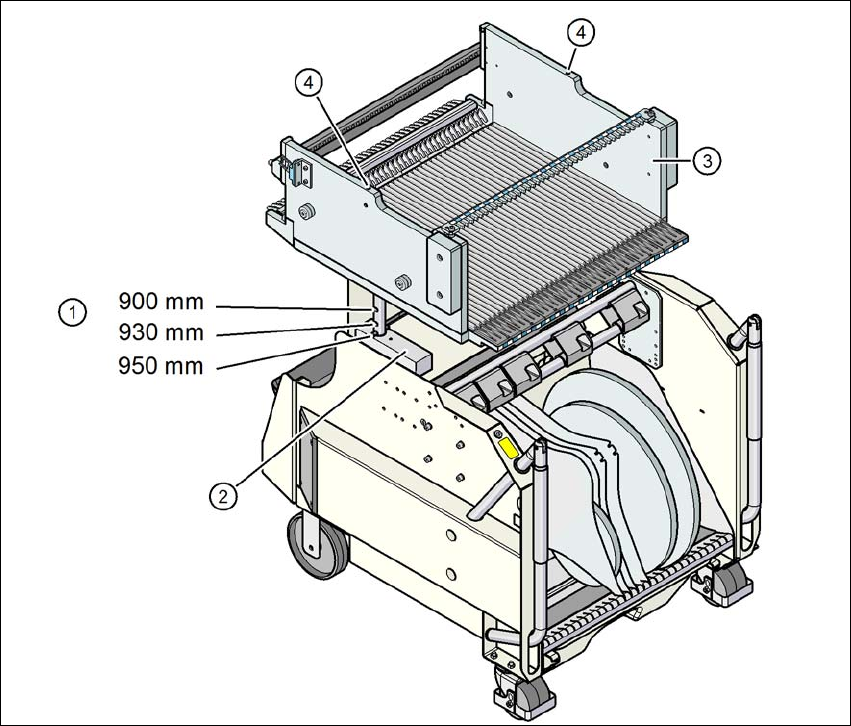

Bild 4.4 - 1 Komponentvagn
(1) Hål för kretskortstransportörshöjd 900, 930 och 950 mm.
(2) Kloss
(3) komponentbord
(4) M8-hål för fastsättning av monteringshjälp
