4 Uppställning och driftsättning Dri ftsinstruktion SIPLACE X-serie S 4.5 Anpassa tombandskanalen till komponenthöj den Fr.o.m. programversion 713.0 Utgåva 11/2019 224 4.5 Anp assa tombandskana len till komponenthöjden O…
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.4 Anpassa komponentvagnen till kretskortstransportörshöjden
223
4.4.1 Varningar
4
4.4.2 verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
– Monteringshjälp (art.nr 03015976-xx)
– Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.3 Ändring av komponentvagnens höjd
4
Fäst monteringshjälpen med de båda insexskruvarna M8 x 50 på komponentbordet. Det finns
två olika hål för komponentbord 60 och komponentbord 30.
Haka fast kroken för lyftanordningen i öglan.
Lossa fästskruvarna och lyft komponentbordet till önskat läge.
Montera fästskruvarna dra åt dem.
VARNING
Endast behörig personal får ställa in komponentvagnens höjd!
Endast tekniker från ASM Assembly Systems GmbH&Co.KG eller certifierad personal
får justera komponentvagnarnas höjd.
Följ de gällande föreskrifterna om förebyggande av olycksfall.
Ta bort alla matare från komponentbordet när höjden ska ställas in.
VARNING
Risk för skador!
När komponentbordet höjs och sänks kan det deformeras.
Ta bort alla matare från komponentbordet.
Montera monteringshjälpens höjdjustering till komponentbordet.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S
4.5 Anpassa tombandskanalen till komponenthöjden Fr.o.m. programversion 713.0 Utgåva 11/2019
224

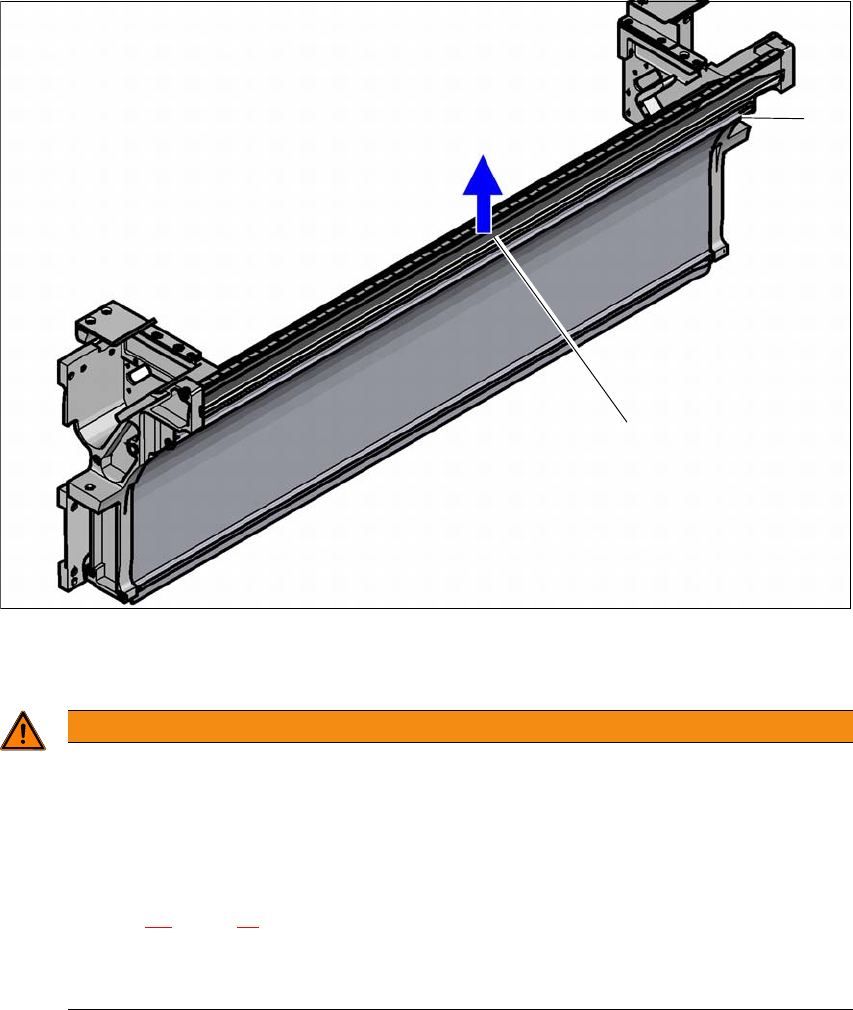

4.5 Anpassa tombandskanalen till komponenthöjden
Om matare som bearbetar band med fickhöjd > 8 mm måste skiljeplåten (1) tas bort.
4
(1) Skiljeplåt för band > 8 mm, kan demonteras
(2) Fästskruvar
4
Lossa fästskruvarna.
Dra ut skiljeplåten.
VARNING
Ta bort skiljeplåten!
Koppla ifrån ytmonteringsautomaten med huvudbrytaren vid demontering av skilje-
plåten.
Koppla bort ytmonteringsautomaten från ström- och tryckluftsmatningen.
Lås ytmonteringsautomaten så att den inte kan kopplas in enligt beskrivningen i av-
snitt 2.9
, sidan 95.
Vänta tills arbetstrycket för kapningsaggregatet har sjunkit till 0 MPa.
För inte in händerna i det inre av tombandskanalen.
(1)
(2)
Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning
Fr.o.m. programversion 713.0 Utgåva 11/2019 4.6 Ta ytmonteringsautomaten i drift
225
4.6 Ta ytmonteringsautomaten i drift
4.6.1 Ta ytmonteringsautomaten i drift hos kunden
Kontrollera att alla delsystem sitter korrekt.
Ta bort transportskydden (se avsnitt 4.3.9 på sidan 4.3.9).
Torka av X/Y-axelns linjärstyrningar med en luddfri trasa. Använd inget lösningsmedel (se av-
snitt 4.3.10
, sidan 220).
Anslut ström- och tryckluftsmatningen. Se till att ingen kan snubbla på ledningarna. Dra helst
försörjningsledningarna under maskinen.
Sätt på ytmonteringsautomaten och kontrollera att säkerhetsanordningar som NÖDSTOPP-
knappar, kåpornas och komponentvagnarnas lägesbrytare fungerar.
Referenskör maskinen.
Kalibrera ytmonteringsautomaten (se avsnitt 4.6.2.1 på sidan 226).
Ladda en sats i datorn och testa.
Kontrollera ytmonteringsautomatens nollpunkt efter en varmkörningstid på 3–4 h.
Rigga kundens matare tillsammans med kundens operatörspersonal och i enlighet med kun-
dens ytmonteringsprogram.
Instruera operatörspersonalen i hanteringen av matarna i enlighet med JobGuide.
4.6.2 Kontrollera och ställ in skyddskåpans brytare
Kontrollera att skyddskåpornas brytare fungerar (se 2.4.1 på sidan 63).
Justera vid behov skyddskåpornas brytare (se serviceinstruktionen).
