4 Uppställning och driftsättning Dri ftsinstruktion SIPLACE X-serie S 4.6 Ta ytmonteringsautomaten i drift Fr.o.m. programversion 713.0 Utgåva 11/2019 226 4.6.2.1 Kalibrera för först a gången  Klicka på "Service T …

Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning

Fr.o.m. programversion 713.0 Utgåva 11/2019 4.6 Ta ytmonteringsautomaten i drift

225

4.6 Ta ytmonteringsautomaten i drift

4.6.1 Ta ytmonteringsautomaten i drift hos kunden

 Kontrollera att alla delsystem sitter korrekt.

 Ta bort transportskydden (se avsnitt 4.3.9 på sidan 4.3.9).

 Torka av X/Y-axelns linjärstyrningar med en luddfri trasa. Använd inget lösningsmedel (se av-

snitt 4.3.10

, sidan 220).

 Anslut ström- och tryckluftsmatningen. Se till att ingen kan snubbla på ledningarna. Dra helst

försörjningsledningarna under maskinen.

 Sätt på ytmonteringsautomaten och kontrollera att säkerhetsanordningar som NÖDSTOPP-

knappar, kåpornas och komponentvagnarnas lägesbrytare fungerar.

 Referenskör maskinen.

 Kalibrera ytmonteringsautomaten (se avsnitt 4.6.2.1 på sidan 226).

 Ladda en sats i datorn och testa.

 Kontrollera ytmonteringsautomatens nollpunkt efter en varmkörningstid på 3–4 h.

 Rigga kundens matare tillsammans med kundens operatörspersonal och i enlighet med kun-

dens ytmonteringsprogram.

 Instruera operatörspersonalen i hanteringen av matarna i enlighet med JobGuide.

4.6.2 Kontrollera och ställ in skyddskåpans brytare

 Kontrollera att skyddskåpornas brytare fungerar (se 2.4.1 på sidan 63).

 Justera vid behov skyddskåpornas brytare (se serviceinstruktionen).

4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie S

4.6 Ta ytmonteringsautomaten i drift Fr.o.m. programversion 713.0 Utgåva 11/2019

226

4.6.2.1 Kalibrera för första gången

 Klicka på "Service Tools" i verktygsfältet.

 Klicka på knappen Automatisk kalibrering.

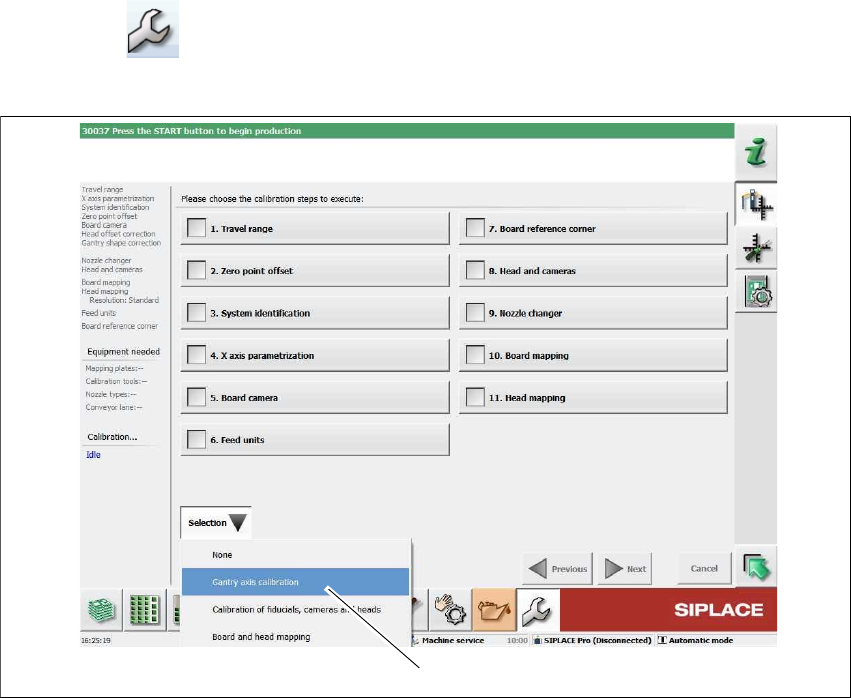

Bild 4.6 - 1 Service Tools => Automatisk kalibrering (exempel)

 Gå till Välj => Kalibrera portalaxlar (1).

(1)

Driftsinstruktion SIPLACE X-serie S 4 Uppställning och driftsättning

Fr.o.m. programversion 713.0 Utgåva 11/2019 4.6 Ta ytmonteringsautomaten i drift

227

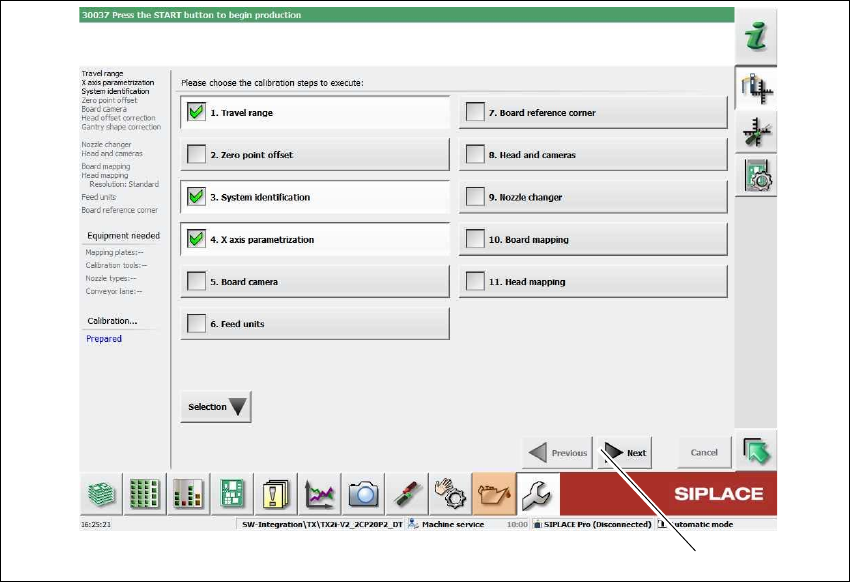

Bild 4.6 - 2 Service Tools => Automatisk kalibrering => Kalibrera portalaxlar (exempel)

Följande kalibreringssteg är aktiverade:

–1. Körområde

– 3. Systemidentifikation

– 4. Parameterinställning X-axel

 Klicka på Fortsätt (1).

Kalibreringen måste slutföras utan fel.

(1)
