5.1.3 Användarnivån "Service (kund)"
5.1.3.1 Uppgifter
Servicepersonalen ansvarar för följande arbetsuppgifter:
– Större underhållsarbeten
– Byta reservdelar
– Redigera maskindata
– Kalibrera ytmonteringsautomaten
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.2 Manöver- och indikeringsenheter
233
5.2 Manöver- och indikeringsenheter
5.2.1 Översikt
5

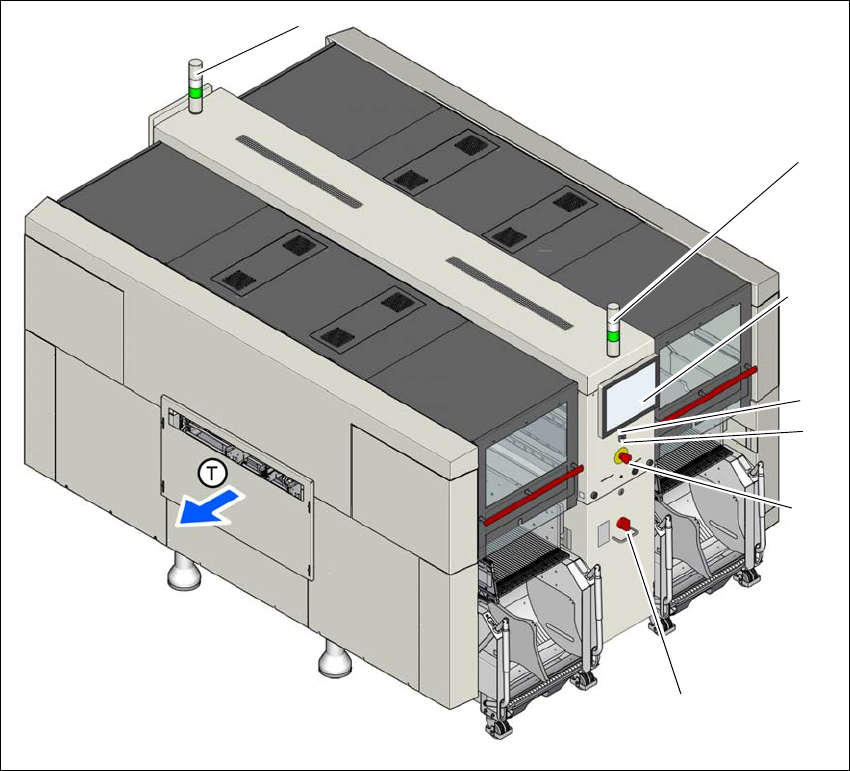

Bild 5.2 - 1 Manöver- och indikeringsenheter (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Huvudbrytare (5) Pekskärm
(2) Stoppknapp (svart) (6) Signallampor med tuta
(3) NÖDSTOPP-knapp (T) Transportriktning för kretskort
(4) Startknapp (vit)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.2 Manöver- och indikeringsenheter Fr.o.m. programversion 713.0 Utgåva 11/2019
234
5.2.2 Beskrivning
Alla reglage är placerade så att de är inom räckhåll för personer av min längd 1,40 cm.
Huvudbrytare 5
Huvudbrytaren används för att slå på och av spänningsmatningen till ytmonteringsautomaten.
5
Stoppknapp (svart) 5
Med den svarta knappen stoppas ytmonteringsautomaten.
Startknapp (vit) 5
Med den vita knappen startas ytmonteringsautomaten när huvudbrytaren slagits på eller när fel
åtgärdats.
NÖDSTOPP-knapp 5
När NÖDSTOPP-knappen trycks in spärras den i intryckt läge. Strömförsörjningen till portalax-
larna, komponentvagnarna, transportbanden och kapningsaggregaten avbryts. Strömförsörj-
ningen till stjärnaxlarna på ytmonteringshuvudena är reducerad. Vrid knappen för att släppa upp
den.
Pekskärm 5
Det finns en plattskärm på varje sida av ytmonteringsautomaten som har en beröringskänslig pe-
kyta (skärm med registrering av flera fingrar). Ett tangentbord kan öppnas för att mata in värden i
stationsprogrammet.
Signallampa med tuta - tvåfärgad (standard) 5
Signallampornas färgsekvens är vit - grön. Lamporna indikerar automatens driftstatus och ev.
funktionsfel på ytmonteringsautomaten. Se avsnitt 5.7 på sidan 252.
Signallampa med tuta - trefärgad (tillval) 5
Signallampornas färgsekvens är röd - gul - grön. Lamporna indikerar automatens driftstatus och
ev. funktionsfel på ytmonteringsautomaten. Se avsnitt 5.7 på sidan 252.
FARA
Livsfarlig spänning!
Vissa delar av ytmonteringsautomaten är strömförande med livsfarlig spänning även när
huvudbrytaren är frånslagen.
