5.2.2 Beskrivning
Alla reglage är placerade så att de är inom räckhåll för personer av min längd 1,40 cm.
Huvudbrytare 5
Huvudbrytaren används för att slå på och av spänningsmatningen till ytmonteringsautomaten.
5
Stoppknapp (svart) 5
Med den svarta knappen stoppas ytmonteringsautomaten.
Startknapp (vit) 5
Med den vita knappen startas ytmonteringsautomaten när huvudbrytaren slagits på eller när fel
åtgärdats.
NÖDSTOPP-knapp 5
När NÖDSTOPP-knappen trycks in spärras den i intryckt läge. Strömförsörjningen till portalax-
larna, komponentvagnarna, transportbanden och kapningsaggregaten avbryts. Strömförsörj-
ningen till stjärnaxlarna på ytmonteringshuvudena är reducerad. Vrid knappen för att släppa upp
den.
Pekskärm 5
Det finns en plattskärm på varje sida av ytmonteringsautomaten som har en beröringskänslig pe-
kyta (skärm med registrering av flera fingrar). Ett tangentbord kan öppnas för att mata in värden i
stationsprogrammet.
Signallampa med tuta - tvåfärgad (standard) 5
Signallampornas färgsekvens är vit - grön. Lamporna indikerar automatens driftstatus och ev.
funktionsfel på ytmonteringsautomaten. Se avsnitt 5.7 på sidan 252.
Signallampa med tuta - trefärgad (tillval) 5
Signallampornas färgsekvens är röd - gul - grön. Lamporna indikerar automatens driftstatus och
ev. funktionsfel på ytmonteringsautomaten. Se avsnitt 5.7 på sidan 252.
FARA
Livsfarlig spänning!
Vissa delar av ytmonteringsautomaten är strömförande med livsfarlig spänning även när
huvudbrytaren är frånslagen.
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.3 SIPLACE-linje tillkoppling
235
5.3 SIPLACE-linje tillkoppling
5.3.1 Starta programmet SIPLACE Pro Line Control GUI
Starta på linjedatorn SIPLACE Pro Line Control GUI
via Windows startmeny
Start --> Program --> SIPLACE Pro --> LCGUI
eller
med symbolen på skrivbordet.
Mata in dina användardata.
Systemet ansluter sig nu till SIPLACE Pro Server och öppnar användargränssnittet.
5.3.2 Vad du bör observera innan du startar stationerna
5
Kontrollera om stationerna är anslutna till ström- och tryckluftsförsörjningen.
Gör en visuell kontroll på stationerna. Kontrollera framför allt att det inte finns några hinder i
portalens körområde.
Kontrollera att samtliga huvudens Z-axlar är i sitt övre ändläge.
Med tillvalet Waffle Pack-växlare: Starta Waffle Pack-växlaren innan ytmonteringsautomaten
startas.
5.3.3 Starta stationen och aktivera stationsprogrammets användargränssnitt
Starta stationen på huvudströmbrytaren.
Kontrollera efter start om manometrarna visar nödvändigt driftstryck.
Stationsdatorprogrammet laddas och vyn "Produktion" för användargränssnittet "Produktion"
visas (se bilden nedan).
SE UPP!
Utför följande arbetssteg innan stationerna startas.
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion 713.0 Utgåva 11/2019
236
5

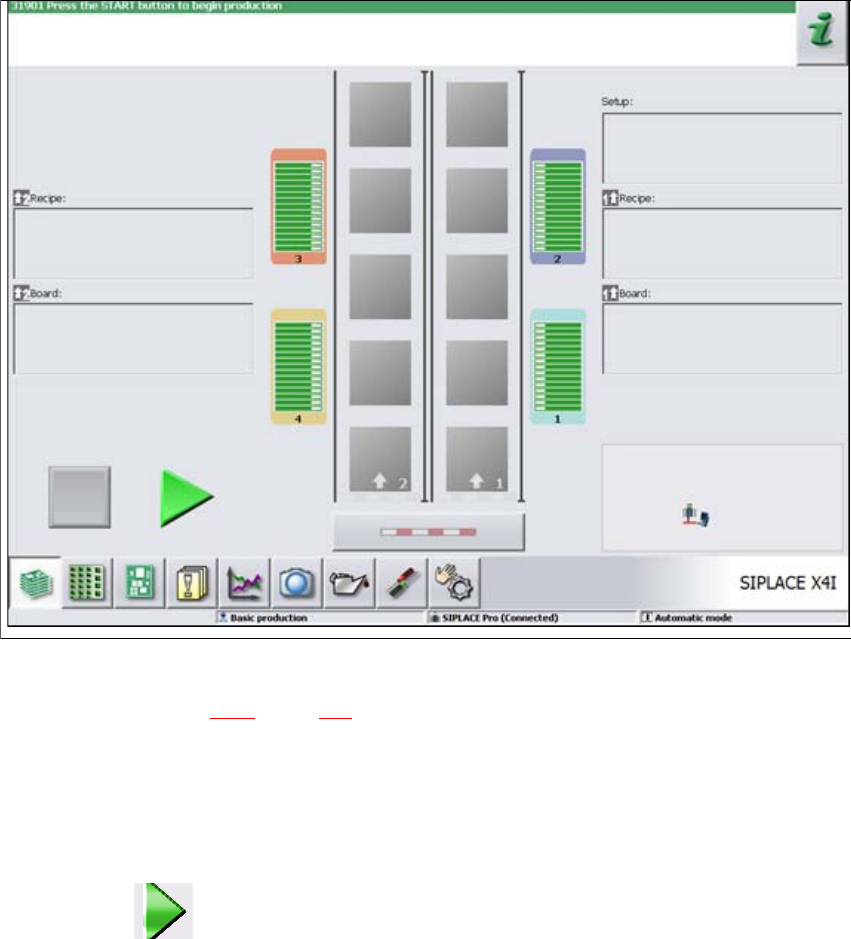

Bild 5.3 - 1 Vyn "Produktion" när stationsprogrammet laddats (exempel med SIPLACEX4i)
I statusfältet (se avsnitt 5.5.1, sidan 241) visas stationens aktuella status och åtgärden som ska
utföras.
Tryck på en startknapp vid när uppmaningen "Tryck startknapp" visas.
Startknapparna finns på inmatningssidan, utmatningssidan och på manöverfälten till vänster
och höger om stationen.
Referenskörningen utförs. Efter avslutad referenskörning är stationen driftsklar.
Symbolen visas på användargränssnittets arbetsområde (aktiverad).
