Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019 5.4 Starta SIPLACE-linje 239 5.4 St art a SIPLACE-linje 5 5.4.1 Stäng av st ationerna Gör på följan de sä…
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion 713.0 Utgåva 11/2019
238
5

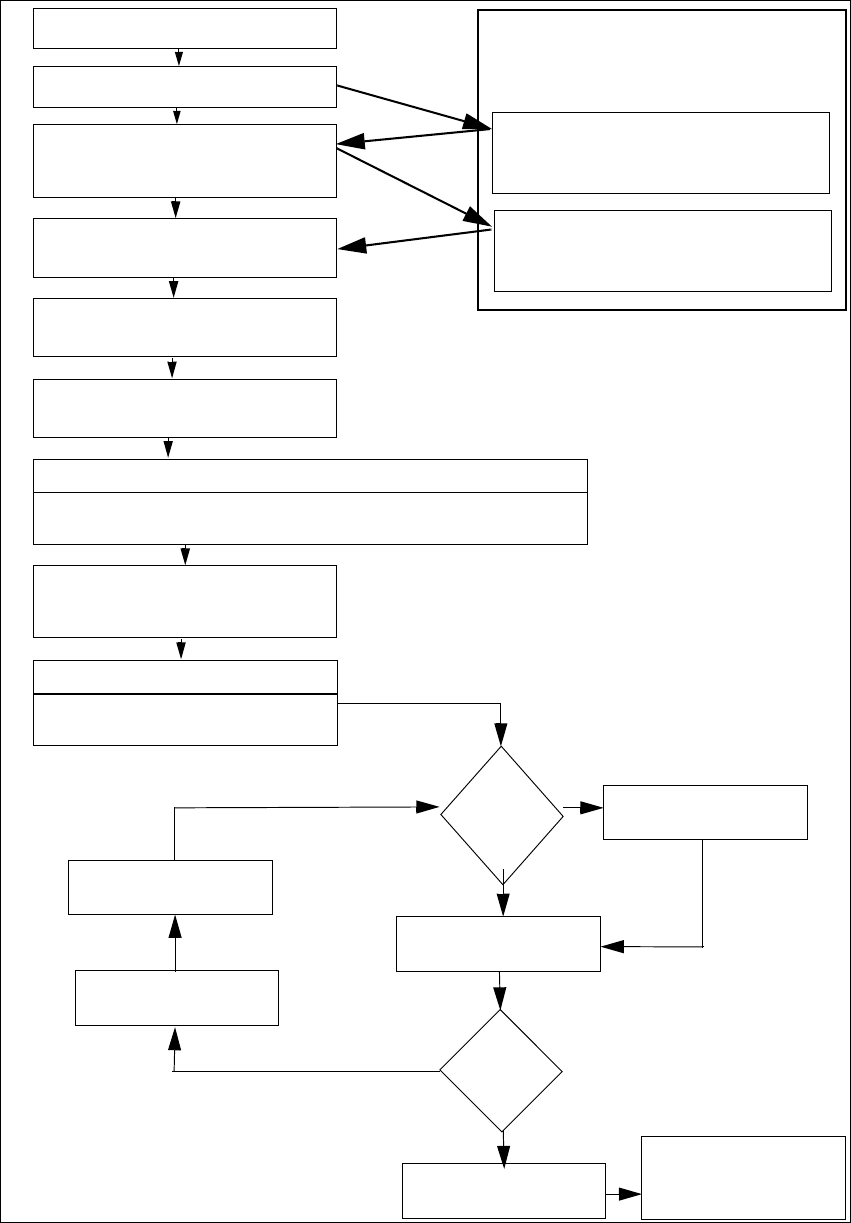

Bild 5.3 - 2 Flödesdiagram "Starta SIPLACE-linje"
Stationsdator
Starta
Kontrollera riggningen
(placera matare)
Lära in markeringar
Ladda kretskortsdata
Aktivera startknappen
Vänta på referenskörning
Köra in kretskort
Vänta på kretskort
Kontrollera riggningen
(Om bordet är rödmarkerat)
Ändra ev. pipettkonfigurationen
Pipettkontroll
Marke-
ringar
OK?
Spårfel
Ytmontera
Kontrollera riggning
Fylla spår
Ytmontera
Kretskort till utmat-
ningsband
Kursiv text: Utförs eller rapporteras av sta-
tionen
Ja
Ja
Nej
Nej
Anvisningar på
ytmonteringsauto-
maten
nedladdningsassistent
Programmeringssystem
uppgifter
Bekräfta omriggningen i nedladd-
ningsassistenten
Fett stil: Ska utföras av operatören
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.4 Starta SIPLACE-linje
239
5.4 Starta SIPLACE-linje
5
5.4.1 Stäng av stationerna
Gör på följande sätt för att stänga av stationen:
Avsluta alla riggningar så att inga att det inte längre finns några kretskort i ytmonteringsauto-
maten.
Kontrollera om samtliga ytmonteringshuvudens Z-axlar är i sitt övre ändläge.
Kontrollera om det finns kvar komponenter på ytmonteringshuvudena och tag i förekom-
mande fall bort dessa.
Avsluta stationsdatorprogrammet via vyn
Inställningar --> Maskininställningar --> Avsluta maskin...
När datorn avslutats stängs stationen av med huvudströmbrytaren.
5.4.2 Avsluta SIPLACE Pro (Windows)
I menylisten till SIPLACE Pro väljer du Objekt --> Avsluta.
Avsluta alla ytterligare program på datorn.
I Windows startmeny väljer du Avsluta.
SE UPP!
Observera följande innan linjen stängs av.
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.5 Användargränssnitt Fr.o.m. programversion 713.0 Utgåva 11/2019
240
5.5 Användargränssnitt
Användargränssnittet är indelat enligt nedan.
5

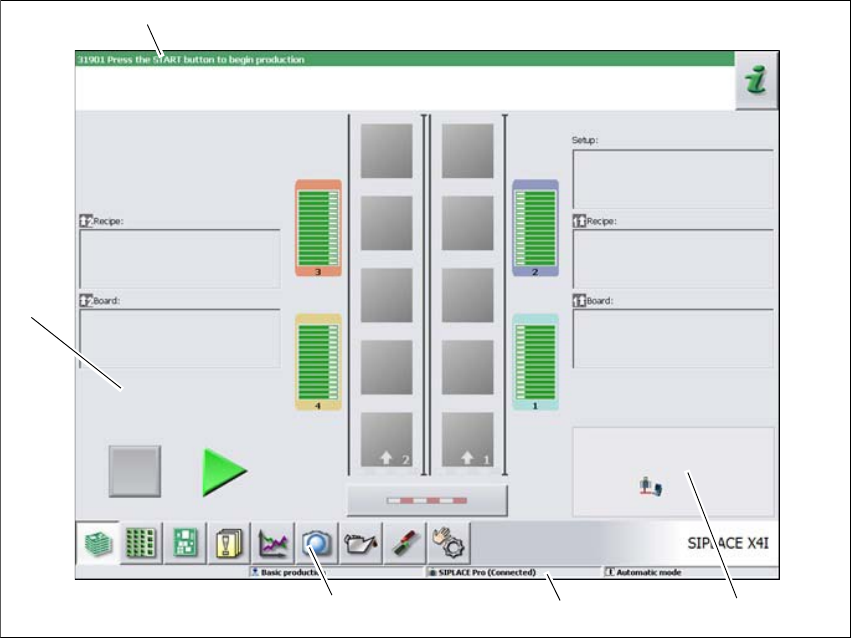

Bild 5.5 - 1 Komponenter i användargränssnittet i vyn "Produktion" (exempel med SIPLACE X4i)
Teckenförklaring
(1) Statusfält (status- och felvisning)
(2) Bearbetningsområde/visningsområde
(3) Verktygsfält
(4) Informationsrad
(5) Visning av ändrade konfigurationer och ytterligare alternativ, t.ex. streckkodsdrift
(1)
(2)
(3)
(4)
(5)
