5.5.4 Hantering av stationsprogrammet inom vyerna
De flesta vyer som kan öppnas med verktygsfältet (se avsnitt 5.5.3, sidan 241) har ytterligare ett
vertikalt verktygsfält till höger för undervyer och funktioner.
5
Exempel: Vyn "Matare, komponenter och pipetter"
Klicka på "Matare, komponenter och pipetter" i verktygsfältet .
Följande vy öppnas:
Service Serviceverktyg.
Tillgänglig först från och med operatörsnivå "Service (kund)".
Installation och kalibrering av SIPLACE ytmonteringsautomat, ned-
laddning av embedded software-versioner, kalibrering och konfigu-
rering av hela maskinen.
Symbol Vy beskrivning
ANM
Mer information om de olika funktionerna finns i onlinehjälpen.
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.5 Användargränssnitt Fr.o.m. programversion 713.0 Utgåva 11/2019
244
5

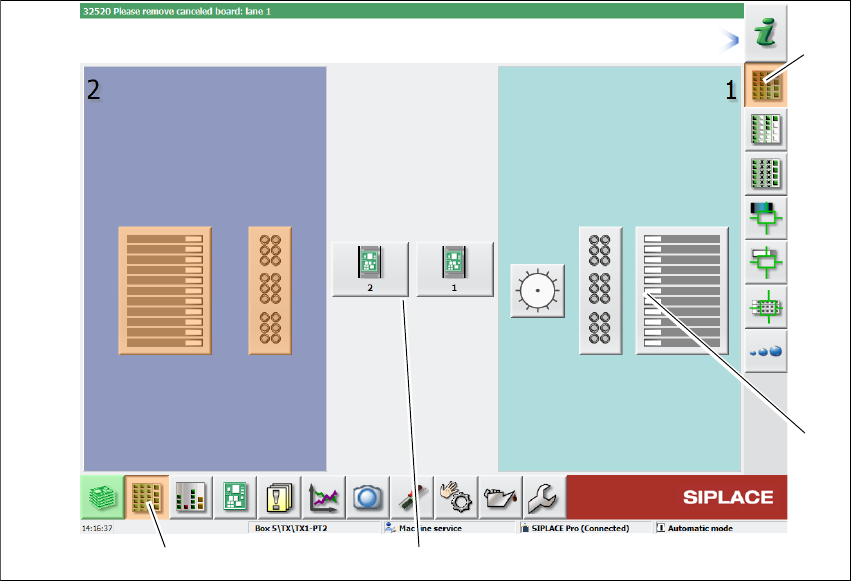

Bild 5.5 - 3 Användargränssnittet i vyn "Matare, komponenter och pipetter" (med SIPLACE SX2 som exempel)
Teckenförklaring
(1) Verktygfält (knappen "Matare, komponenter och pipetter")
(2) Vertikalt verktygsfält i vyn "Matare, komponenter och pipetter"
(3) Bearbetningsområde med 2 portaler
(4) Knapp för pipettbyte på portal 2
Klicka t.ex. på WPC i portal 1 (knapp 4) för att kontrollera konfigurationen.
Följande vy öppnas
(1)
(2)
(3)
(4)
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.5 Användargränssnitt
245
5
Bild 5.5 - 4 Användargränssnittet i vyn "WPC" (exempel med SIPLACE SX2)
Teckenförklaring
(1) Vertikalt verktygsfält "WPC"
(2) Knappen "Upp en nivå" för att gå tillbaka till föregående vy (här: vyn "Matare, komponenter
och pipetter", se bilden ovan)
(3) Knappar för direkt växling till en annan portal
(1)
(2)
(3)
