5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S 5.5 Användargränssnitt Fr.o.m. programversion 713.0 Utgåva 11/2019 246 5.5.5 Inställningar I vyn "Inställningar" kan du ändra olika anvä nd…
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.5 Användargränssnitt
245
5
Bild 5.5 - 4 Användargränssnittet i vyn "WPC" (exempel med SIPLACE SX2)
Teckenförklaring
(1) Vertikalt verktygsfält "WPC"
(2) Knappen "Upp en nivå" för att gå tillbaka till föregående vy (här: vyn "Matare, komponenter
och pipetter", se bilden ovan)
(3) Knappar för direkt växling till en annan portal
(1)
(2)
(3)
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.5 Användargränssnitt Fr.o.m. programversion 713.0 Utgåva 11/2019
246
5.5.5 Inställningar
I vyn "Inställningar" kan du ändra olika användarinställningar, programalternativ och maskinalter-
nativ.
Klicka på "Inställningar" i verktygsfältet.
På den högra sidan visas ytterligare ett verktygsfält. I tabellen nedan beskrivs symbolerna och in-
ställningarna kortfattat.

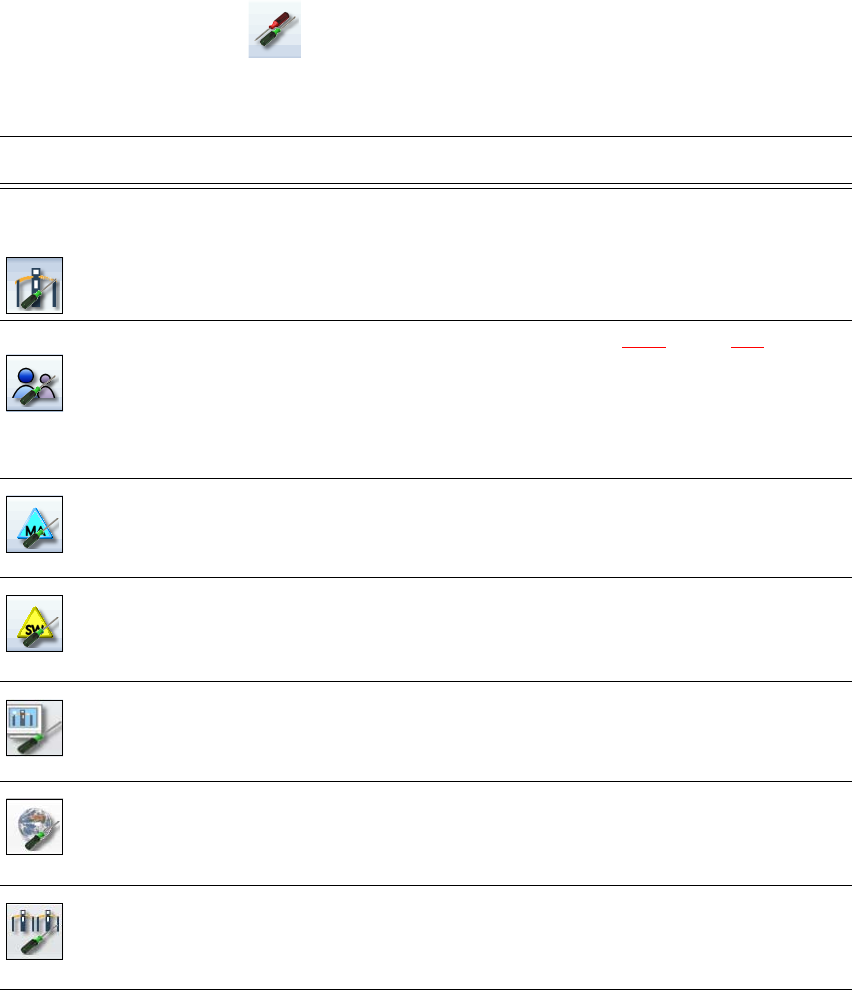

Symbol Inställningar beskrivning
Maskininställ-
ningar
Endast i "Utvidgad produktion", "Service kund" eller "Service SIP-
LACE".
Inställning av driftsätt och alternativ (t.ex. Gångalternativ).
Stäng av ytmonteringsautomaten.
Växla till operativsystemet.
Användarinställ-
ningar
Inställning av användarnivån (se avsnitt 5.3.3
, sidan 235).
Inställning av språk. Standardmässigt kan du välja "Tyska" eller
"Engelska". Det finns en språk-CD till förfogande för installation av
ytterligare nationella språk.
Ytterligare alternativ kan ställas in från och med operatörsnivån
"Utvidgad produktion".
Maskinalternativ I användarnivån "Produktion" kan du inte ändra några alternativ.
Konfiguration av maskinalternativ.
Programalterna-
tiv
Endast i "Service kund" eller "Service SIPLACE".
Olika testfunktioner kan aktiveras här.
GUI-inställningar Kontrollera och fastlägg GUI-inställningarna.
Översikt över an-
slutna externa
system
Visning av alla anslutna externa system (t.ex. OIS, SetupCenter).
Visning av anslutningsstatus och det belagda minnet eller radering
av anslutna system.
Anslutna maski-
ner
Visning av anslutna maskiner.
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.5 Användargränssnitt
247
5.5.6 Enkel hantering med färgmarkeringar
På användargränssnittet kan symboler, knappar och vyer vara framhävda. Genom de olika fram-
hävningarna med färg ser du omedelbart när t.ex. åtgärder från användaren krävs eller när det
finns varningar.
I stationsprogrammet används följande färgmarkeringar:
5
Färg Status Betydelse
Röd larm En åtgärd från användaren krävs.
Endast i vyn "Matare, komponenter och pipetter".
Orange Varning Det finns en anmärkning för operatören.
Någon omedelbar åtgärd från operatören krävs dock inte.
Endast i vyn "Matare, komponenter och pipetter".
Grön Under bearbet-
ning
Symbolen eller knappen har kontroll över maskinen ytmonte-
ringsautomaten och tillståndet är OK.
Endast i vyerna "Produktion", "Matare, komponenter och pi-
petter", "Kretskort", "Kontrollera sensorer och funktioner" och
"Service".
