5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S 5.7 Signallampor med tuta Fr.o.m. programversion 713.0 Utgåva 11/2019 254 5.7.2 St atusindikeringar och deras innebörd 5.7.2.1 Konfiguration av den t…
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.7 Signallampor med tuta
253
5.7.1.2 Trefärgad signallampa (tillval)

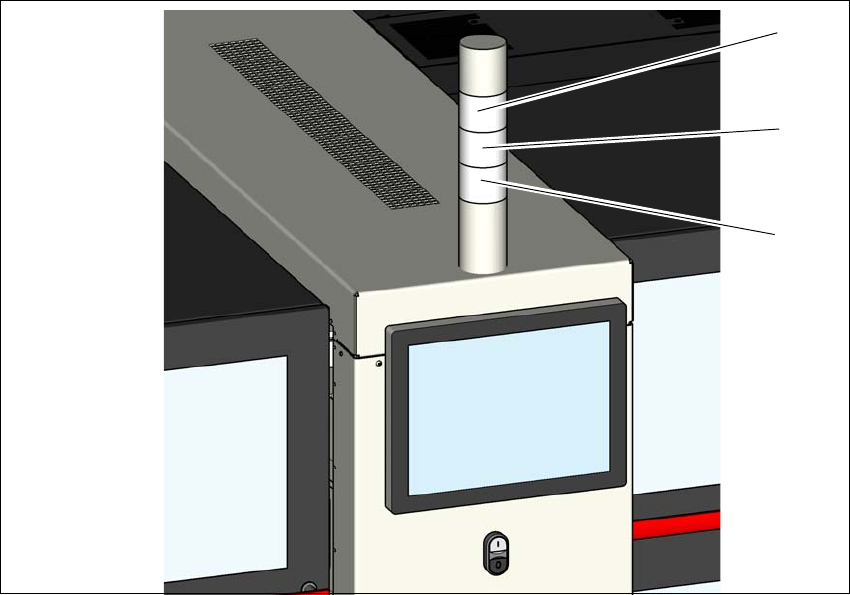

Bild 5.7 - 2 Signallampor för driftstatus (SIPLACE X2 S/X3 S/X4 S som exempel)
L1 röd signallampa
L2 gul signallampa
L3 grön signallampa
(L2)
(L1)
(L3)
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.7 Signallampor med tuta Fr.o.m. programversion 713.0 Utgåva 11/2019
254
5.7.2 Statusindikeringar och deras innebörd
5.7.2.1 Konfiguration av den trefärgade signallampan och tutan

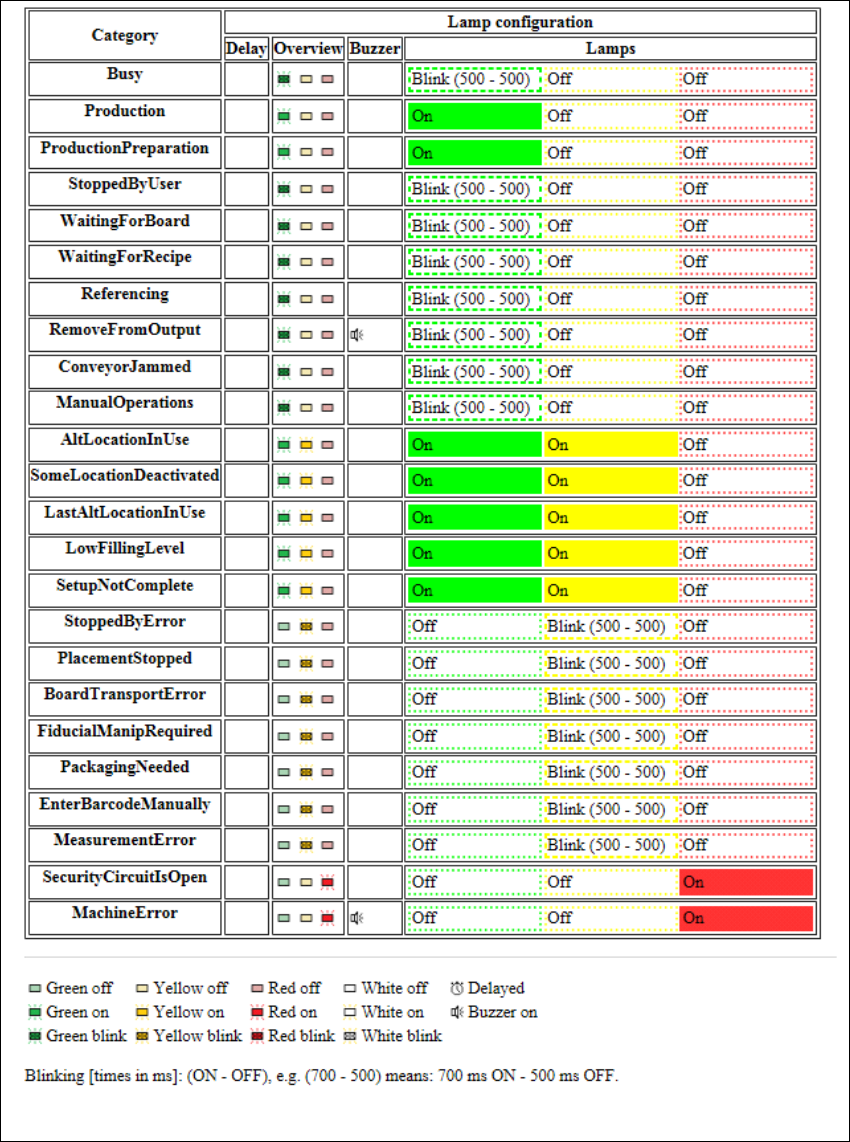

Bild 5.7 - 3 Konfiguration av den trefärgade signallampan och tutan
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.7 Signallampor med tuta
255
5.7.2.2 Konfiguration av den trefärgade signallampan med fördröjning och tutan

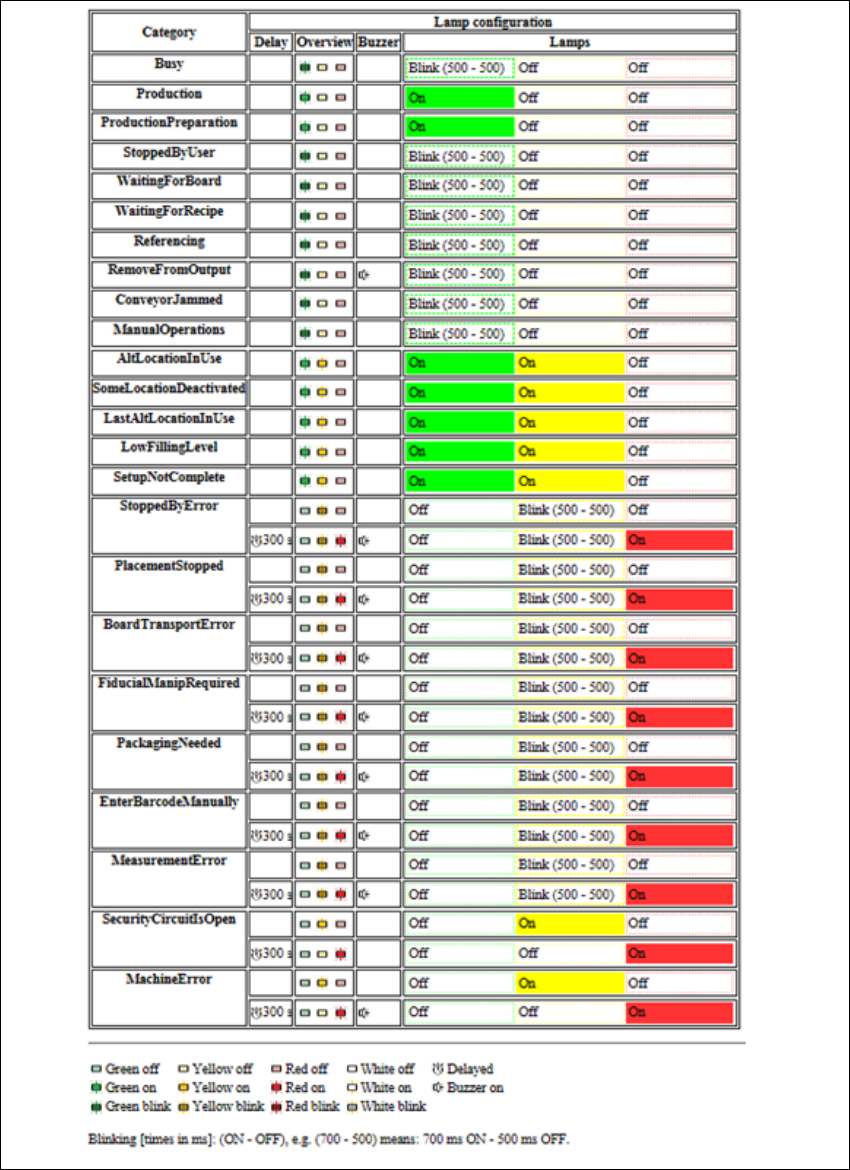

Bild 5.7 - 4 Konfiguration av den trefärgade signallampan och tutan
