5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.10 Rigga matare Fr.o.m. programversion 713.0 Utgåva 11/2019
264
5.10 Rigga matare
5.10.1 Hantering av matare
Matarna är precisionsapparater. Var därför försiktig med matarna.
Undvik att matarna stöter mot hinder.
Tappa inte matarna.
Använd bara lämpliga verktyg vid underhållet.
5.10.2 Ta bort X-matare från komponentbordet
5

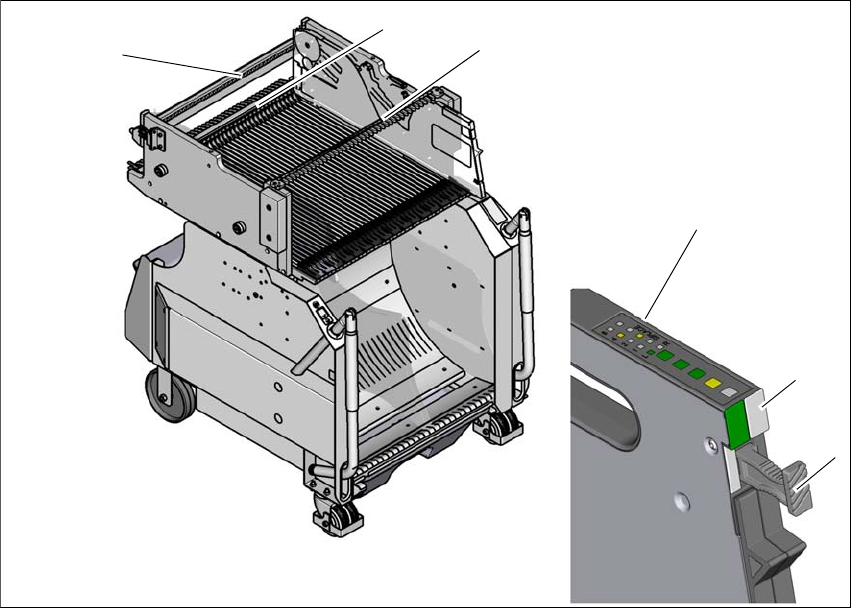

Bild 5.10 - 1 Ta bort matare från komponentbordet
(1) Borttagningshandtag
(2) Statusindikering
(3) LED-indikering
(4) List för kontroll av matarnas höjd
(5) Spärr för låsning av matare
(6) Centreringslist
5
(2)
(1)
(4)
(5)
(6)
(3)
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.10 Rigga matare
265
När enheten är driftsklar lyser statusindikeringen (pos. 2 på bild 5.10 - 1, sidan 264) grönt när
X-mataren har aktuell riggning. Om mataren inte ingår i den aktuella riggningen, förblir statusindi-
keringen släckt.
Mataren är låst med en spärr på komponentbordet och kan inte dras ut. Ta bort matare från kom-
ponentbordet så här:
Tryck på borttagningshandtaget (pos. 1 på bild 5.10 - 1, sidan 264). Borttagningshandtaget
hoppar ut och statusindikeringen slocknar.
Vänta i ca 1 sekund tills spärren (pos. 4 på bild 5.10 - 1, sidan 264) lossar mataren.
Dra bort mataren från komponentbordet med borttagningshandtaget. Väntar ni längre än 5
sekunder, låses mataren fast igen. Statusindikeringen lyser rött.
Haka in borttagningshandtaget igen. Ingår mataren i den aktuella riggningen, lyser statusin-
dikeringen grönt och på lysdiodsindikeringen signaleras åter spårnummer och steglängd.
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.10 Rigga matare Fr.o.m. programversion 713.0 Utgåva 11/2019
266
5.10.3 Sätt in X-matare
5.10.3.1 Kontrollera X-mataren innan den används
Kontrollera följande punkter, innan mataren sätts på komponentbordet:
Mataren måste vara i ett felfritt tillstånd.
Berör täckfoliearmen (pos. 2 på bild 5.10 - 2, sidan 267) lätt för att kontrollera att den inte fast-
nat.
Kontrollera att det inte finns några lösa komponenter i området vid hämtningsfönstret (pos. 3
på bild 5.10 - 2
, sidan 267).
5
5
Tryck på spaken (pos. 4 på bild 5.10 - 2, sidan 267) för att öppna hämtningsfönstret (pos. 3
på bild 5.10 - 2
, sidan 267) något framåt. Hämtningsfönstret lyfts något.
5
Avlägsna lösa komponenter under hämtningsfönstret.
Stäng hämtningsfönstret (pos. 3 på bild 5.10 - 2, sidan 267) genom att spaken (pos. 4 på bild
5.10 - 2
, sidan 267) fälls tillbaka.
Avlägsna lösa komponenter från komponentbordet med en pensel eller dammsugare med
lämpligt munstycke.
5
ANM
Töm komponentavfallsfacket (pos. 5 på bild5.10 - 2, sidan 267) innan komponenter
skakas ur mataren.
ANM
Den sträckta täckfolien transporterar bandet vidare och frilägger komponenter.
Tryck inte på spaken (pos. 4 på bild 5.10 - 2, sidan 267) när ett band är insatt.
ANM
Är bandet redan inlagt, klipper ni av det jäms med framkanten på mataren. 2 hål i
perforeringen ska fortfarande synas.
