5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.10 Rigga matare Fr.o.m. programversion 713.0 Utgåva 11/2019
266
5.10.3 Sätt in X-matare
5.10.3.1 Kontrollera X-mataren innan den används
Kontrollera följande punkter, innan mataren sätts på komponentbordet:
Mataren måste vara i ett felfritt tillstånd.
Berör täckfoliearmen (pos. 2 på bild 5.10 - 2, sidan 267) lätt för att kontrollera att den inte fast-
nat.
Kontrollera att det inte finns några lösa komponenter i området vid hämtningsfönstret (pos. 3
på bild 5.10 - 2
, sidan 267).
5
5
Tryck på spaken (pos. 4 på bild 5.10 - 2, sidan 267) för att öppna hämtningsfönstret (pos. 3
på bild 5.10 - 2
, sidan 267) något framåt. Hämtningsfönstret lyfts något.
5
Avlägsna lösa komponenter under hämtningsfönstret.
Stäng hämtningsfönstret (pos. 3 på bild 5.10 - 2, sidan 267) genom att spaken (pos. 4 på bild
5.10 - 2
, sidan 267) fälls tillbaka.
Avlägsna lösa komponenter från komponentbordet med en pensel eller dammsugare med
lämpligt munstycke.
5
ANM
Töm komponentavfallsfacket (pos. 5 på bild5.10 - 2, sidan 267) innan komponenter
skakas ur mataren.
ANM
Den sträckta täckfolien transporterar bandet vidare och frilägger komponenter.
Tryck inte på spaken (pos. 4 på bild 5.10 - 2, sidan 267) när ett band är insatt.
ANM
Är bandet redan inlagt, klipper ni av det jäms med framkanten på mataren. 2 hål i
perforeringen ska fortfarande synas.
Driftsinstruktion SIPLACE X-serie S 5 Arbeten på ytmonteringsautomaten
Fr.o.m. programversion 713.0 Utgåva 11/2019 5.10 Rigga matare
267
Står borttagningshandtaget (pos 1) ännu upp, hakar ni in det.
5

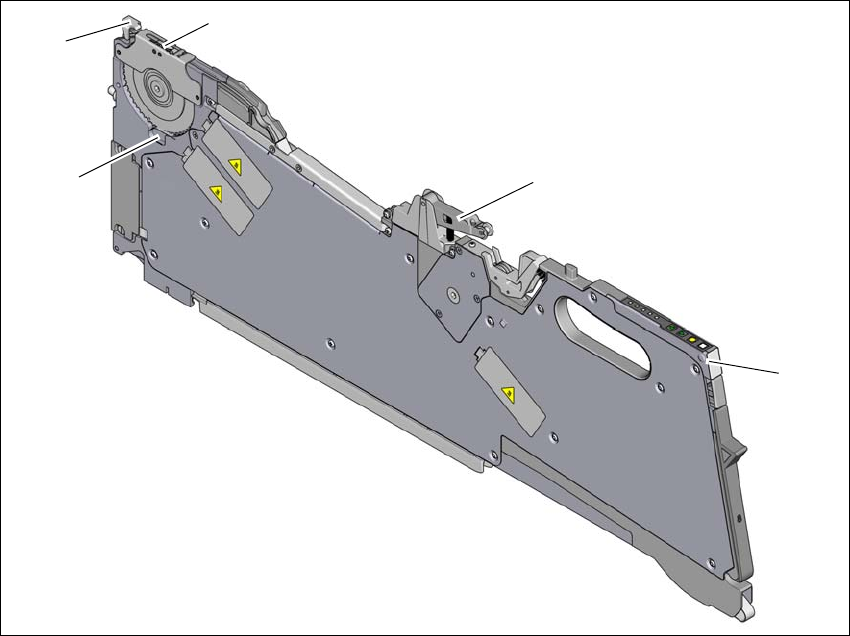

Bild 5.10 - 2 Kontrollera X-mataren innan den används
(1) Borttagningshandtag
(2) Täckfoliearm
(3) Hämtningsfönster
(4) Spak för lyftning och låsning av hämtningsfönstret
(5) Komponentavfallsfack
(1)
(2)
(3)
(4)
(5)
5 Arbeten på ytmonteringsautomaten Driftsinstruktion SIPLACE X-serie S
5.10 Rigga matare Fr.o.m. programversion 713.0 Utgåva 11/2019
268
5.10.3.2 Sätt in X-mataren vid komponentbordet
5
Bild 5.10 - 3 Sätt in X-mataren vid komponentbordet
(1) Främre glidskena till X-mataren
(2) Bakre glidskena till X-mataren
(3) Centreringsstift "bak" på X-mataren
(4) Centreringsstift "fram" på X-mataren
(5) Spår i centreringslisten för att fästa centreringsstiftet "bak"
(6) Centreringshål i komponentbordet för att fästa centreringsstiftet "fram"
(7) Spärrar
(8) Styrskena för komponentbordet (Ω-skena)
(9) Införingshjälp för mataren
5
Placera matarens främre glidskena (pos. 1 på bild 5.10 - 3) på komponentbordets införings-
hjälp (pos. 9 på bild 5.10 - 3
).
Håll mataren lodrätt och skjut den framåt längs styrskenan (pos. 8 på bild 5.10 - 3). Mataren
glider med den främre (pos. 1 på bild 5.10 - 3
) och bakre (pos. 2 på bild 5.10 - 3) glidskenan
på styrskenan (pos. 8 på bild 5.10 - 3
).
Skjut försiktigt in mataren ytterligare tills det främre centreringsstiftet (pos. 4 på bild 5.10 - 3,
sidan 268
) går ner i centreringshålet (pos. 6 på bild 5.10 - 3, sidan 268).
Kontrollera samtidigt matarens bakre centreringsstift (pos. 3 på bild 5.10 - 3, sidan 268). Det
ska lätt glida i ursparingen (pos. 5) i centreringslisten, annars står inte mataren lodrätt på
(8)
(9)
(5)
(3)
(2)
(1)
(4)
