driftsinstruktion SIPLACE X-serie S 1 Inledning Fr.o.m. programversion 713.0 Utgåva 11/2019 1.2 Beskrivning av ytmonteringsautomaten 27 1.2.5 Ytmonteringsautomatens serienummer Ytmonteringsautomatens ser ienummer finns p…
1 Inledning driftsinstruktion SIPLACE X-serie S
1.2 Beskrivning av ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
26
För att komponenterna ska kunna förvaras i närheten finns det två ställplatser som kan utrustas
med komponentvagnar med upp till 40 spår.
Ytmonteringsautomaten SIPLACE X2 S har två portaler. Portalen i ytmonteringsområde 1 är vänd
mot ställplats 4. Portalen i ytmonteringsområde 2 är vänd mot ställplats 2.
Ytmonteringshuvudena kan placeras i X- och Y-riktning oberoende av varandra med linjärmotorer,
snabbt och noggrant.
1.2.4.1 Översikt över ytmonteringshuvudenas konfigurationer
1
CPP_H = SIPLACE Multistar CPP i hög monteringsposition
CPP_L = SIPLACE Multistar CPP i låg monteringsposition
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20 P C&P20 P
C&P20 P CPP_L
C&P20 P CPP_H
C&P20 P2 C&P20 P2
C&P20 P2 CPP_L
C&P20 P2 CPP_H
CPP_L CPP_L
CPP_H CPP_H
CPP_L CPP_H
C&P20 P TH
C&P20 P2 TH
CPP_L TH
CPP_H TH
TH TH
driftsinstruktion SIPLACE X-serie S 1 Inledning
Fr.o.m. programversion 713.0 Utgåva 11/2019 1.2 Beskrivning av ytmonteringsautomaten
27
1.2.5 Ytmonteringsautomatens serienummer
Ytmonteringsautomatens serienummer finns på insidan av maskinstativet vid ställplats 1.
1

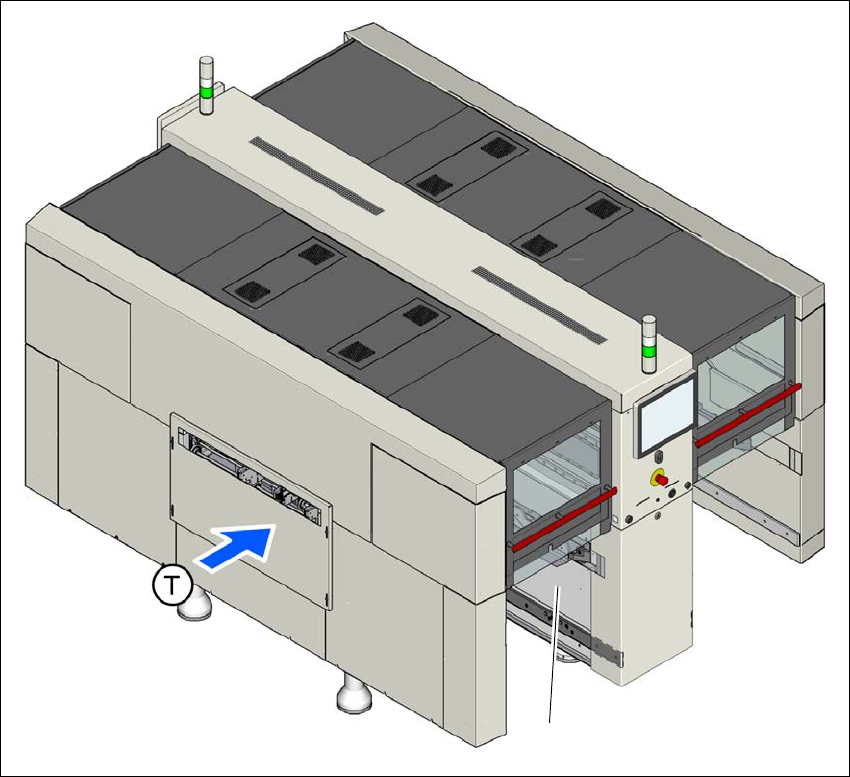

Bild 1.2 - 5 Typskyltens placering med serienumret (SIPLACE X2 S/X3 S/X4 S som exempel)
(T) Transportriktning
(1) Typskylt
(1)
1 Inledning driftsinstruktion SIPLACE X-serie S
1.2 Beskrivning av ytmonteringsautomaten Fr.o.m. programversion 713.0 Utgåva 11/2019
28
1.2.6 EG-försäkran om överensstämmelse
Nedanstående beskrivna produkt:
1
från tillverkaren
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
stämmer överens med direktiven och standarderna i den medföljande EG-
försäkran om överensstämmelse.
1.2.7 Avsedd användning
Produkten får endast användas för det ändamål som anges i katalogerna och de tekniska beskriv-
ningarna, dvs. för ytmontering av SMD-komponenter och endast i kombination med tillbehör och
komponenter som rekommenderas och godkänns av ASM Assembly Systems GmbH&Co.KG.
Övrig eller därutöver gående användning gäller som ej avsedd.
Vid ej avsedd användning tar inte ASM Assembly Systems GmbH&Co.KG något ansvar för even-
tuella skador och garanterar inte att komponenterna arbetar felfritt och korrekt.
Att alla anvisningar i skötselinstruktionen följs hör till avsedd användning.
En förutsättning för att produkten ska vara säker och tillförlitlig i drift är att transport, lagring, upp-
ställning, montering, drift och underhåll sker på ett fackmässigt sätt.
Fabrikat
Ytmonteringsautomat
Typ SIPLACE X4i S SIPLACE X4 S SIPLACE X3 S SIPLACE X2 S
Artikelnr: 520440 520480 520310 520210
