6 Stationstillägg Driftsinstruktion SIPLACE X-serie S 6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019 288 6.1.1.4 Konfigurationsexempel S peedstar för SIPLACE X4i S – inre bordsposition På ställplats 1, 2, …

100%1 / 358
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
287
6.1.1.2 Pipettväxlare C&P20 P/C&P20 P2 med 4 magasin
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 03101503-xx Pipettmagasin 60xx/40xx med 20 urtag
6
Bild 6.1 - 2 Pipettväxlare för SIPLACE SpeedStar C&P20 P/C&P20 P2 med 4 magasin
6.1.1.3 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar (C&P20 P/C&P20 P2)
Antal magasin
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alla magasin på pipettväxlaren måste vara monterade.
6
4
Antal pipetturtag
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasin med 120 pipetturtag
4 magasin med 80 pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 80 pipetturtag
Pipettyper 60xx/40xx
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
288

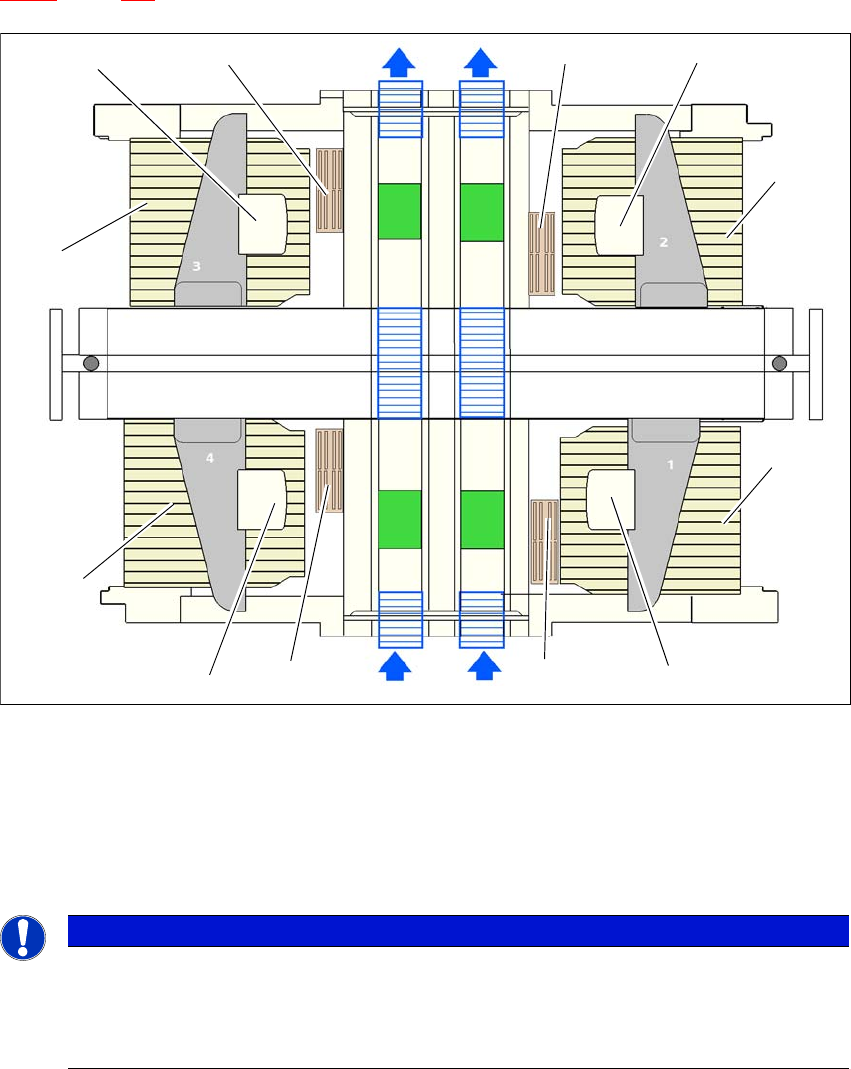

6.1.1.4 Konfigurationsexempel Speedstar för SIPLACE X4i S – inre bordsposition
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för SpeedStar (pos. 1 på bild
6.1 - 3
, sidan 288).
6
Bild 6.1 - 3 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4i S)
6
6
6
(1) Pipettväxlare
(2) SIPLACE SpeedStar
(3) "Invändigt" bordsläge
ANM
Stopp av ytmonteringsautomaten när magasin saknas
Säkerhetskretsen stoppar ytmonteringsautomaten om magasin saknas eller är felplace-
rade.
Sätt in alla magasin.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
289
6.1.1.5 Konfigurationsexempel Speedstar för SIPLACE X4i S – yttre bordsposition
På ställplats 1, 2, 3 och 4 kan två rader pipettväxlare installeras för SpeedStar (pos. 1 och 4 på
bild 6.1 - 4
, sidan 289).
6
Bild 6.1 - 4 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4i S)
6
6
6
(1) Pipettväxlare
(2) SIPLACE SpeedStar
(3) "Utvändigt" bordsläge
(4) Pipettväxlare rad två (tillval)
ANM
Stopp av ytmonteringsautomaten när magasin saknas
Säkerhetskretsen stoppar ytmonteringsautomaten om magasin saknas eller är felplace-
rade.
Sätt in alla magasin.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
