00198723-01_UM_X-Serie-S_SV - 第294页
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S 6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019 294 6.1.2.4 Pipettmagasin för 28xx-pipetter 6 Bild 6.1 - 9 Pipettmagasin för 28xx-pipetter (1) 5 urta g …
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
293
6.1.2.3 Pipettmagasin med 20 urtag för 20xx-pipetter
6
Bild 6.1 - 8 Pipettmagasin för 20xx-pipetter med 20 urtag - öppen låsplatta
(1) 20 urtag för 20xx-pipetter
(2) Styrmärken (syns endast vid öppnad låsplåt)
(2)
(1)
(2)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
294
6.1.2.4 Pipettmagasin för 28xx-pipetter
6

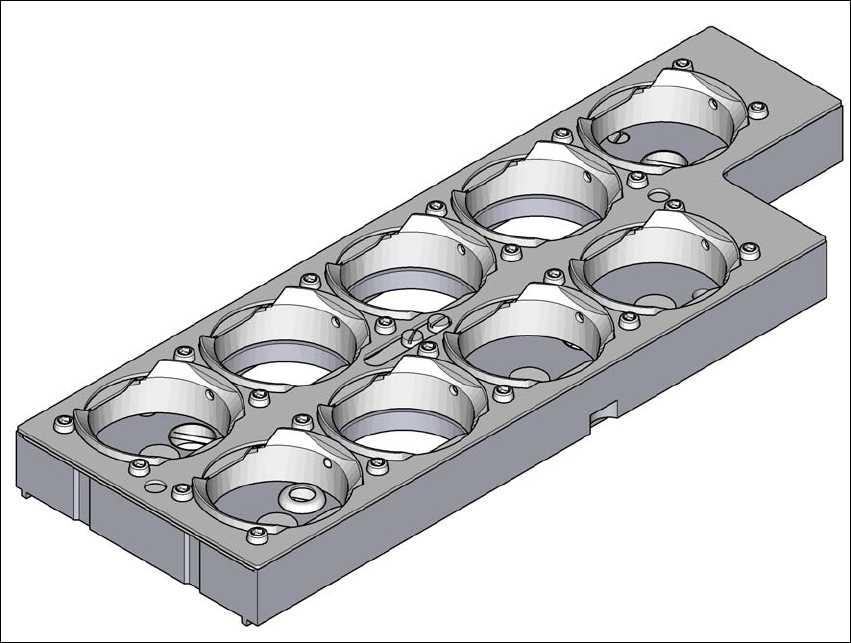

Bild 6.1 - 9 Pipettmagasin för 28xx-pipetter
(1) 5 urtag för 28xx-pipetter med en maximal pipettlängd på 12,5 mm
(urtagsnummer 1, 5, 6, 8 och 9)
(2) 4 urtag för 28xx-pipetter med en maximal pipettlängd på 16,5 mm
(urtagsnummer 2, 3, 4 och 7)
(3) Styrmärken (syns endast vid öppnad låsplåt)
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
295
6.1.2.5 Tekniska data
6
6
Pipettväxlare för SIPLACE MultiStar CPP
Antal magasin
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Max. antal pipetturtag
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 st. 20xx-pipetturtag
1 magasin med 9 28xx-pipetturtag
60 st. 20xx-pipetturtag
1 magasin med 9 28xx-pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 80 st. pipetturtag
Pipettyper 40xx, 11xx, 12xx
20xx, 28xx
*)a Alla magasin på pipettväxlaren måste vara monterade.
*)b På MTC/WPC med begränsningar på ställplats 2
