6 Stationstillägg Driftsinstruktion SIPLACE X-serie S 6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019 298 6.1.2.8 Pipettväxlare "rad två" för SIPLACE MultiS tar CPP T illvalet "Pipettväxlare …
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
297
6.1.2.7 Konfigurationsexempel CPP för SIPLACE X4 S
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för CPP-huvudet (pos. 1 på bild
6.1 - 11
, sidan 297).
6

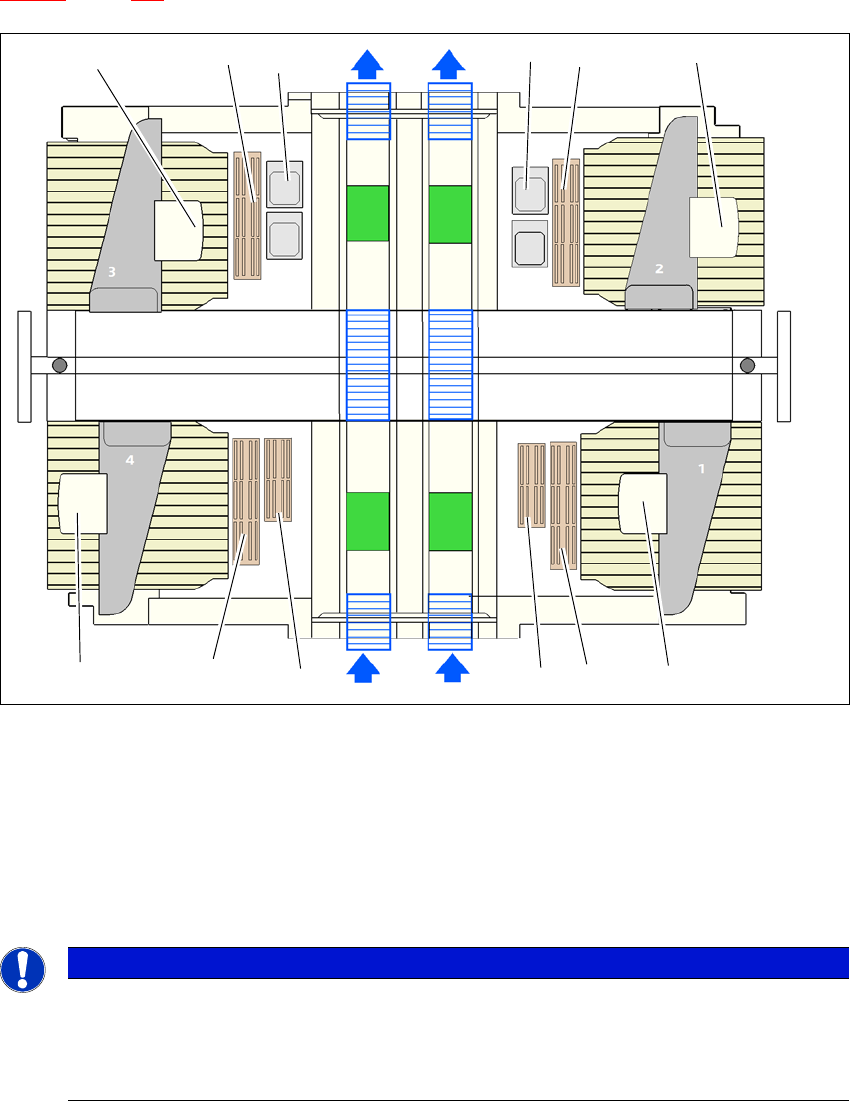

Bild 6.1 - 11 Pipettväxlarnas placering för SIPLACE MultiStar CPP – konfigurationsexempel (SIPLACE X4 S)
6
6
(1) Pipettväxlare
(2) SIPLACE MultiStar CPP
(3) Stationära kameror
(4) Pipettväxlare rad två (tillval)
ANM
Stopp av ytmonteringsautomaten när magasin saknas
Säkerhetskretsen stoppar ytmonteringsautomaten om magasin saknas eller är felplace-
rade.
Sätt in alla magasin.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
298
6.1.2.8 Pipettväxlare "rad två" för SIPLACE MultiStar CPP
Tillvalet "Pipettväxlare rad två" ger ytterligare en rad pipettväxlare på SIPLACE MultiStar CPP.
Eftermonteringspaketet innehåller förutom pipettväxlare också en monteringssats.
6.1.3 Montering av pipettväxlare C&P20 P/C&P20 P2/CPP
Pipettväxlarna är fästa på komponentvagnens indragningsanordning.
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
6.1.3.1 Manövrering
Om magasinet laddas för första gången med en viss pipettyp ska det märkas med en dekal.
6
Öppna låsplåten och sätt in pipetterna i pipetturtagen.
Stäng låsplåten så att pipetterna inte kan falla ut från magasinen.
6
6
Programmeringen av pipettväxlare beskrivs i skötselinstruktion SIPLACE Pro.
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
ANM
6
Fyll på magasinen utanför ytmonteringsautomaten och byt endast ut kompletta ma-
gasin.
SE UPP!
Påfyllning av magasin!
Fyll bara på magasinen när alla pipetter som finns i Collect&Place-huvudet har lagts
tillbaka i sina magasin.
ANM
Klämrisk!
Om komponenter faller ner på magasinen kan låsplåten klämmas.
Förhindra att komponenter faller ner på magasinen.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
299
6.1.3.2 Byt magasin
Tryck på spaken (pos. 1 på bild 6.1 - 12, sidan 300) för att lossa magasinet från tryckknap-
pens (pos. 5 på bild 6.1 - 12
, sidan 300). Lyft upp magasinet från hållaren.
6
VARNING
Risk för huvudkollision om en spak sticker ut!
Om en spak (pos. 1 på bild 6.1 - 12
) sticker upp över magasinet kan ytmonteringshuvudet
kollidera.
Se till att spaken inte sticker ut över magasinen.
