Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare 301  Placera magasinet på tryckknapp skulorna (pos. 5 på bild 6.1 - 12 , sidan 300 ).  T ryck ner maga…

100%1 / 358
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
300
6

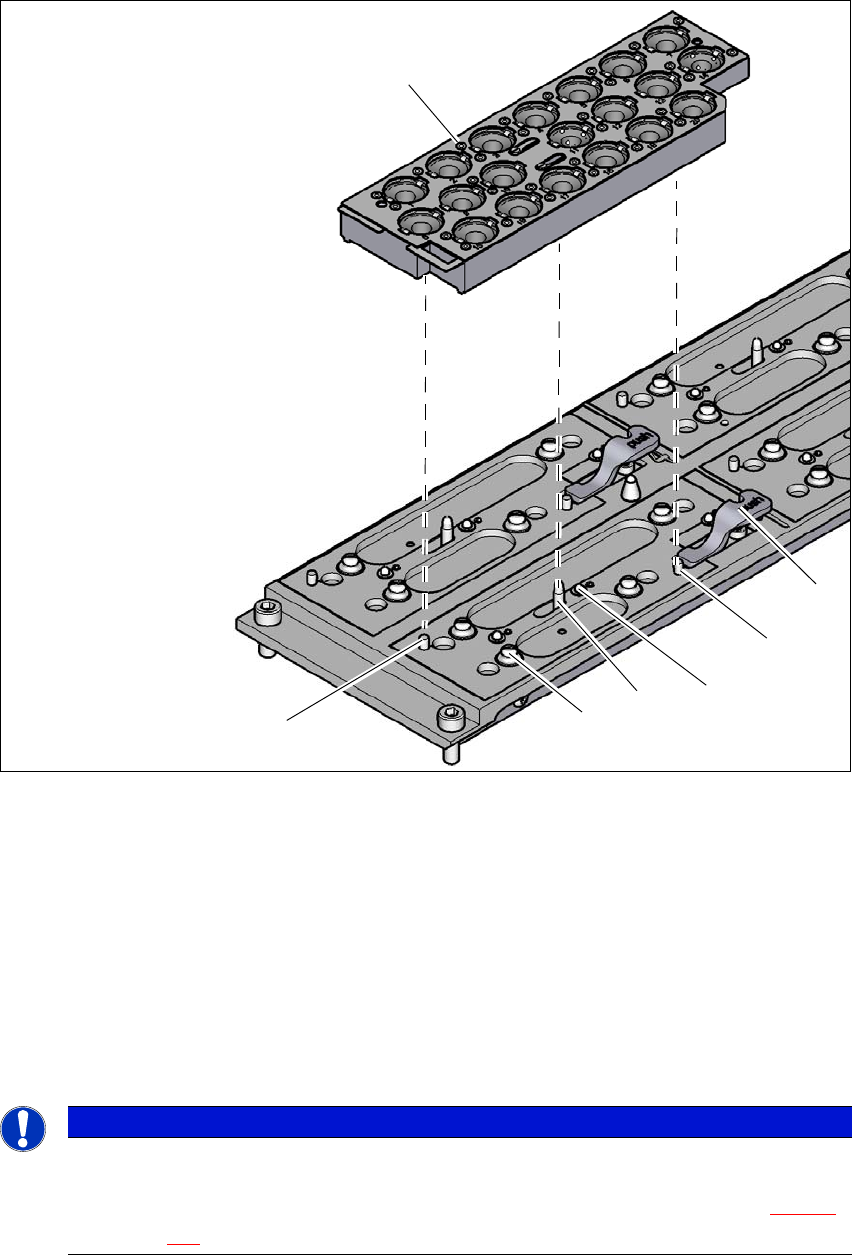

Bild 6.1 - 12 Pipettväxlare för C&P/CPP – byte av magasin
(1) Spak för att lyfta magasinet
(2) Cylinderstift som griper in i hålet i magasinet
(3) Fjäderstift för att utlösa mikrobrytaren
(4) Stift i skjutmekanismen, förflyttar låsplåten
(5) Knopp
(6) Cylinderstift som griper in i det avlånga hålet i magasinet
(7) Låsplåten i läget "Magasin spärrat"
6
ANM
6
Förskjut låsplåten till ställning "Magasin låst".
Rikta magasinet innan det sätts in så att cylinderstiften (pos. 2 och 6 på bild 6.1 - 12,
sidan 300
) kan glida in i centreringshålet och i det ovala hålet.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
301
Placera magasinet på tryckknappskulorna (pos. 5 på bild 6.1 - 12, sidan 300).
Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.3.3 Lägesregistrering
Varje magasin i pipettväxlaren har två styrmärken för att bestämma läget.
6

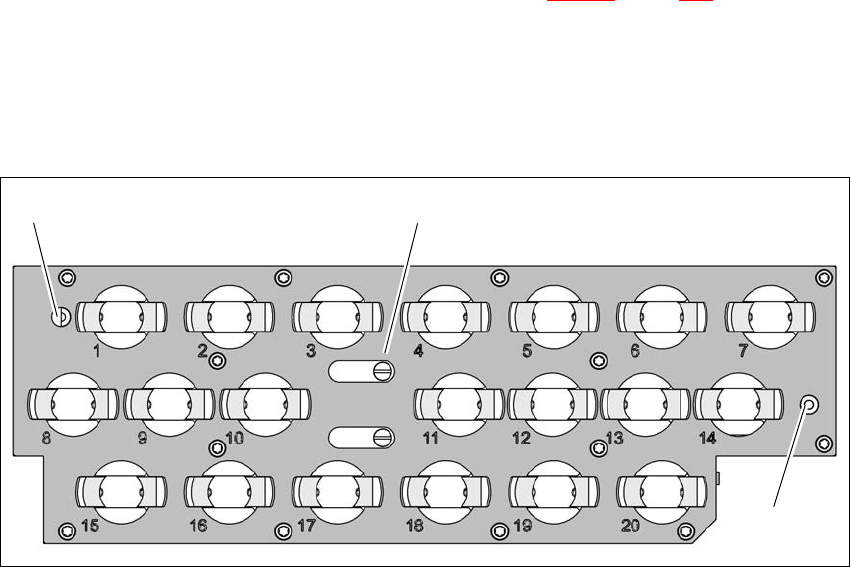

Bild 6.1 - 13 Pipettmagasin - urtagsnumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåten i läget "Magasin öppet"
(2) Styrmärken för att fastställa läget
(1)
(2)
(2)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
302
6.1.4 Pipettväxlare för SIPLACE TwinStar
Artikelnr 03005191-xx Magasin för 2 pipetter
Artikelnr 03001807-xx Magasin för 1 pipett
6

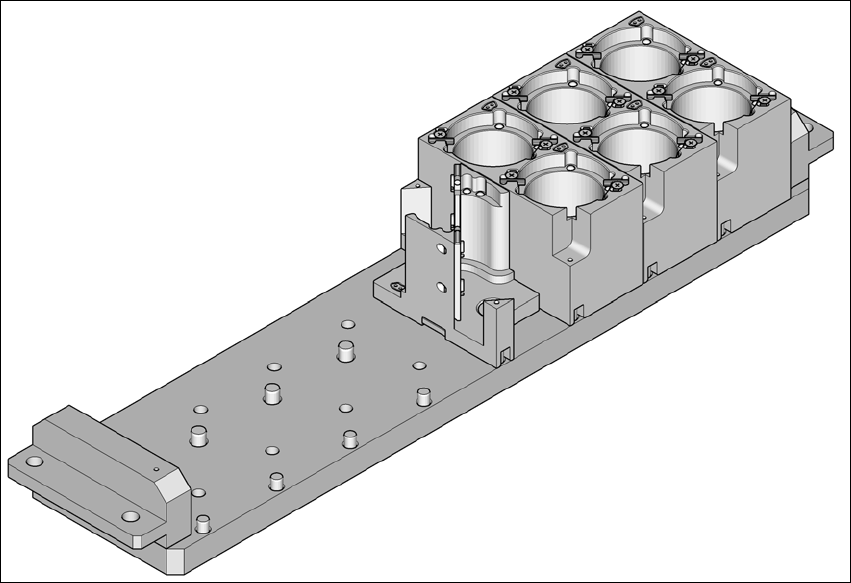

Bild 6.1 - 14 Pipettväxlare för SIPLACE TwinStar
6.1.4.1 Beskrivning
Den här pipettväxlaren har plats för upp till 12 pipettmagasin. Det finns två magasintyper: stan-
dardmagasin eller magasin för specialpipetter eller gripare. Magasinen sitter på en gemensam
hållare. De är centrerade med två cylinderstift och fixerade med två försänkta skruvar.
