6.1.4.2 Tekniska data
6
Pipettväxlare för SIPLACE TwinStar
Antal magasin
Ställplats 1 och 3 6
Ställplats 2 och 4 6
Max. 12 magasin för max. 24 pipetturtag
Max. 10 magasin för max. 20 pipetturtag
Antal pipetturtag Kan ställas in
Standardkonfiguration 3 magasin med 2 pipetturtag vardera
1 magasin med 1 pipetturtag
Pipettyper 4xx med adapter
5xx (standard)
9xx med adapter
Specialpipett, gripare
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
304
6.1.4.3 Konfigurationsexempel TwinStar för SIPLACE X4 S
På följande ställplatser kan en pipettväxlare installeras för TwinStar.
Pipettväxlare på ställplats 1, 3 och 4: 12 magasin
Pipettväxlare på ställplats 2: 10 magasin
Detta ger en sammanlagd kapacitet på 2 pipettväxlare med 22 magasin och 44 pipetturtag.
6

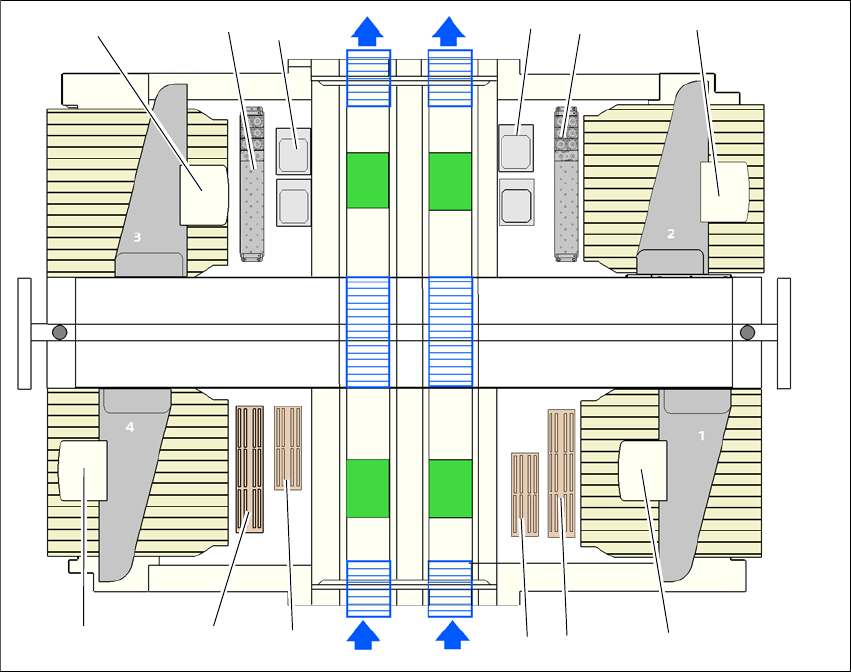

Bild 6.1 - 15 Pipettväxlarnas placering för TwinStar - konfigurationsexempel SIPLACE X4 S
(1) Pipettväxlare TwinStar
(2) TwinStar
(3) Stationära kameror
(4) SIPLACE MultiStar CPP
(5) Pipettväxlare SIPLACE Multistar CPP
(6) Pipettväxlare rad två SIPLACE Multistar CPP (tillval)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
305
6.1.4.4 Montering
Pipettväxlaren är fastsatt på komponentvagnens indragningsanordning.
6
Bild 6.1 - 16 Monteringsposition
(1) Märkhål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
Rikta in pipettväxlaren så att markeringshålet (pos 1) är till vänster, sett från operatören.
6.1.4.5 Specialpipetter
SIPLACE-ytmonteringsautomaten bearbetar komponenter enligt SMT-standardspektrum.
ASM utvecklar ständigt specialpipetter.
Specialpipetter finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och flex-
ibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska pipettväxlare reducerar
riggningstiderna, som uppstår vid produktbyten.
Kontakta ASM om du behöver specialmagasin och gripare.
(1)
(2)
(3)
