Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.1 Pipettväxlare
305
6.1.4.4 Montering
Pipettväxlaren är fastsatt på komponentvagnens indragningsanordning.
6

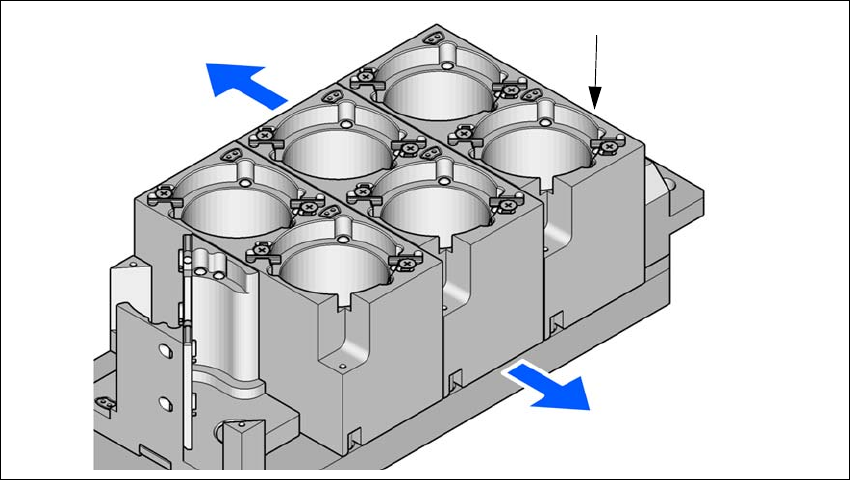

Bild 6.1 - 16 Monteringsposition
(1) Märkhål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
Rikta in pipettväxlaren så att markeringshålet (pos 1) är till vänster, sett från operatören.
6.1.4.5 Specialpipetter
SIPLACE-ytmonteringsautomaten bearbetar komponenter enligt SMT-standardspektrum.
ASM utvecklar ständigt specialpipetter.
Specialpipetter finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och flex-
ibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska pipettväxlare reducerar
riggningstiderna, som uppstår vid produktbyten.
Kontakta ASM om du behöver specialmagasin och gripare.
(1)
(2)
(3)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.1 Pipettväxlare Fr.o.m. programversion 713.0 Utgåva 11/2019
306
6.1.4.6 Komponentavfallsbehållare för SIPLACE TwinStar
För SIPLACE TwinStar kan en avfallsbehållare för komponenter installeras. Den placeras bredvid
den stationära kameran.
6

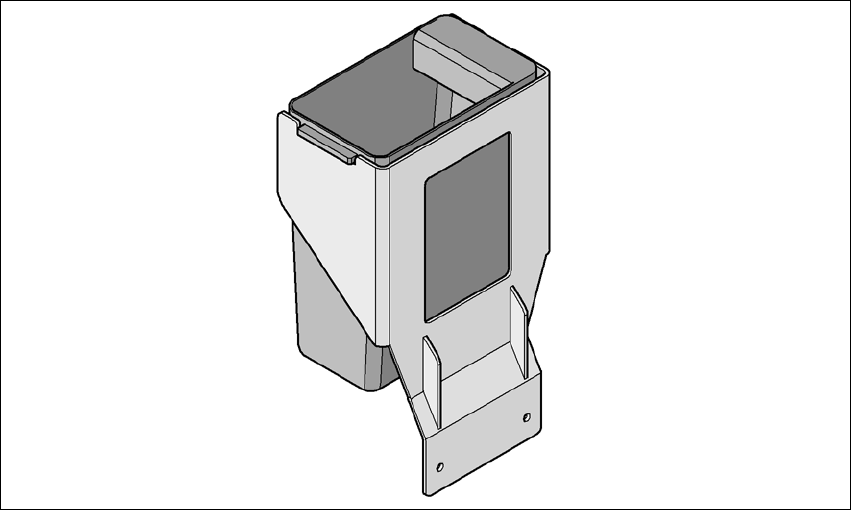

Bild 6.1 - 17 Komponentavfallsbehållare för SIPLACE TwinStar
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.2 Kretskortsstreckkodsläsare
307
6.2 Kretskortsstreckkodsläsare
6.2.1 Beskrivning
Kretskortsstreckkodsläsaren används för automatisk avläsning och avkodning av streckkoderna
på kretskorten. Kretskortsstreckkodsläsarna monteras på ingångssidan för kretskortstransportö-
rens ytmonteringsautomat på en ram. Beroende på hur lång streckkodsetiketten är kan streck-
kodsläsarna monteras så att streckkodsetiketterna kan läsas av på längden eller tvären.
När dubbeltransportör används kan fyra kretskortsstreckkodsläsare monteras i efterhand. De kan
scanna kretskortets ovan- och undersida i båda transportspåren.
Det finns två olika typer av streckkodsläsare:
– 2D-kretskortsstreckkodsläsare
Den här streckkodsläsaren läser streckkoder och matriskoder. Matriskoder används när det
finns lite utrymme för streckkodsetiketter. 6
6.2.2 Tekniska data - 2D-kodläsare
6
Mått (L x B x H) 55 mm x 42 mm x 22 mm
vikt 125 gram
Kodtyper 2D Data Matrix ECC 0, 50, 80, 100, 140 och 200
Data Matrix ECC200
QR Code, MicroQR Code
Streckkodslängd
Enkeltransportör
Dubbeltransportör, asynkron
Dubbeltransportör, synkron
max. 40 tecken
max. 40 tecken
max. 40 tecken
Datagränssnitt RS232, USB 2.0
Elektrisk anslutning 15-polig D-sub-HD-kontakt
Driftspänning 5 V- till 24 V-
