Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg Fr.o.m. programversion 713.0 Utgåva 11/2019 6.11 Support Pin 335 6.1 1 Support Pin Artikelnr 001 19680-xx Support Pin Breda kret skort har te ndens att fjädra ner vid…
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.10 IPC-HERMES-9852 Fr.o.m. programversion 713.0 Utgåva 11/2019
334
6.9.2.1 Säkerhetsanvisningar
6
6.9.2.2 Tekniska data
6
6
6.10 IPC-HERMES-9852
IPC-HERMES-9852 är ett kommunikationsprotokoll för SMT-linjer och kan ersätta IPC SMEMA-
gränssnittet. Med det här protokollet kan mer information överföras än via IPC SMEMA-gränssnit-
tet.
Den omfattar till exempel:
– unika kretskorts-ID
– streckkoder
– transportbandshastighet
– kretskortslängd och kretskortsbredd
– kretskortstjocklek
– underkörningshöjd
Den här informationen kan överföras utan avbrott längs hela linjen.
Mer information finns i Handbok IPC-HERMES-9852, artikelnummer [00198615-xx].
VARNING
Kollisionsrisk!
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar SpeedStar med ka-
merahusen.
Demontera den stationära komponentkameran på TwinStar.
När man byter ytmonteringshuvud från TwinStar till SIPLACE Multistar CPP installe-
ras komponentkameran i det nedre läget.
Komponentmått 0,5 mm x 0,5 mm till 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Registreringsområde 65 mm x 50 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE X-serie S 6 Stationstillägg
Fr.o.m. programversion 713.0 Utgåva 11/2019 6.11 Support Pin
335
6.11 Support Pin
Artikelnr 00119680-xx Support Pin
Breda kretskort har tendens att fjädra ner vid ytmonteringen, så att i vissa fall inte önskad nog-
grannhet uppnås vid ytmonteringen. Också stark välvda kretskort påverkar ytmonteringsnog-
grannheten. Detta problem kan enkelt lösas genom att Support Pins placeras på lyftbordet.
6

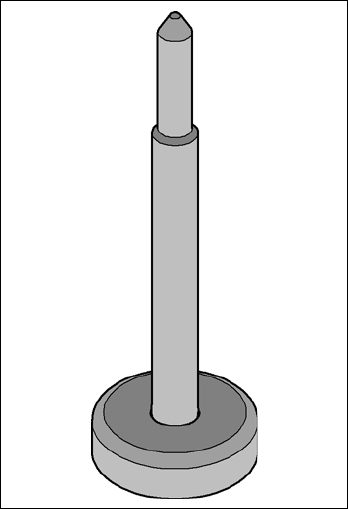

Bild 6.11 - 1 Support Pin
6 Stationstillägg Driftsinstruktion SIPLACE X-serie S
6.12 Smart Pin Support Fr.o.m. programversion 713.0 Utgåva 11/2019
336
6.12 Smart Pin Support
Artikelnr 00119999-xx Smart Pin Support, X3 S
Artikelnr 00119993-xx Smart Pin Support, X4 S
Artikelnr 00119994-xx Smart Pin Support, X4i S
Breda kretskort har tendens att fjädra ner vid ytmonteringen, så att i vissa fall inte önskad nog-
grannhet uppnås vid ytmonteringen. Också stark välvda kretskort påverkar ytmonteringsnog-
grannheten. Detta problem kan enkelt lösas genom att Support Pins placeras på lyftbordet. Med
hjälp av tillvalet Smart Pin Support placeras Support Pins automatiskt på lyftbordet. Här används
en gripare som hämtar Support Pins från magasin och placerar ut dem på rätt plats.
6
Bild 6.12 - 1 Support Pin
ANM
Begränsning av körområdet
Tillvalet Smart Pin Support kan konfigureras för SIPLACE X3 S/X4 S-ytmonteringsau-
tomater. Tillvalet Smart Pin Support används för att begränsa körområdet för portal 1
och 3 i båda ytmonteringsområdena med 36 mm vardera.
