2.2.5 Varningsskyltar i ytmonteringsautomaten (Kina)

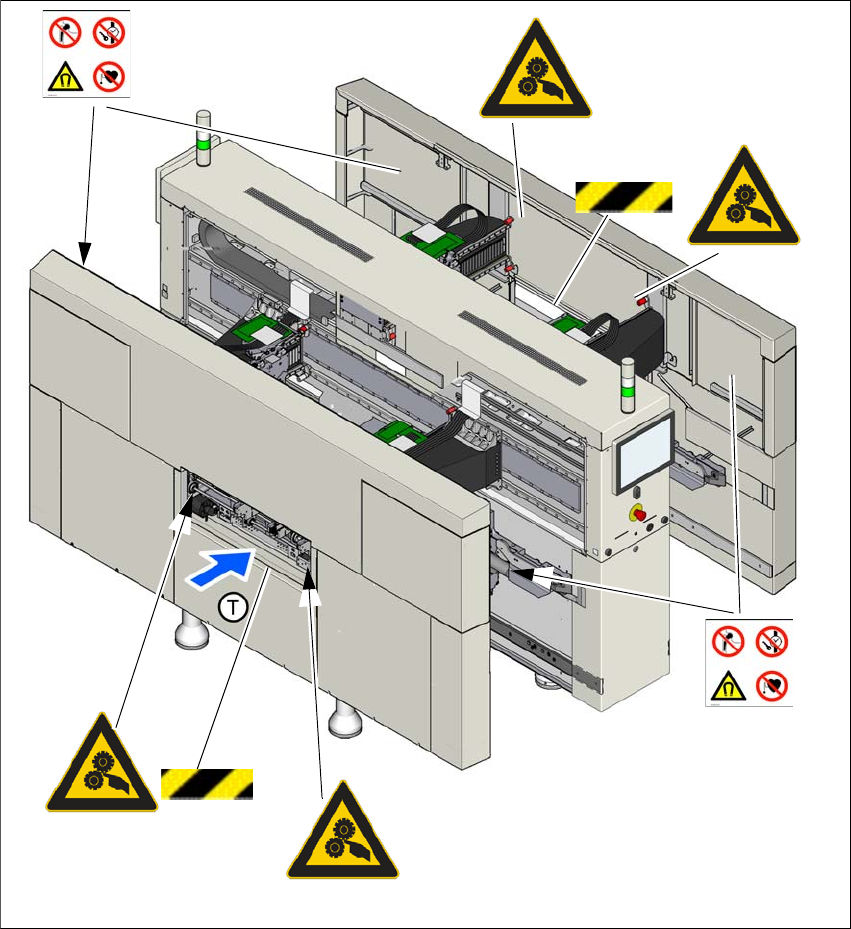

Bild 2.2 - 6 Varningsskyltar i ytmonteringsautomaten (exempel SIPLACE X4i S) skyltar för Kina
Pos. W 204-CN, artikelnr 03149290-01
Pos. W 006, artikelnr 03155812-01
(1) Varningstejp
(T) Transportriktning
Varningsdekalerna sitter på metallpanelens insida.
1
1
W 006
W 006
W 204-CN
W 204-CN
W 204-CN
W 204-CN
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.2 Varningsskyltar
51
2.2.6 Beskrivning av varningsskyltarna och deras innebörd (Kina)
För kunder i Kina avviker följande skyltar från standardutförandet (övriga världen).
2.2.6.1 Varningsskylt W 209-CN
2
Pos. W 209-CN på bild 2.2 - 4, sidan 48 och 2.2 - 5, sidan 49, artikelnr 03149080-01
(Antal per ytmonteringsautomat: 2)
2.2.6.2 Varningsskylt W 204-CN
2
Pos. W 204 -CN på bild 2.2 - 4, sidan 48, 2.2 - 5, sidan 49 och 2.2 - 6, sidan50,
artikelnr 03149290-01 (antal per ytmonteringsautomat: 16)
2.2.6.3 Varningsskylt W 004-CN med textskylt för laser
2
Pos. W 004-CN på bild 2.2 - 4, sidan 48, artikelnr 03155348-01 (antal per ytmonteringsautomat: 1)
Textskylt laser på bild 2.2 - 4
, sidan 48, artikelnr 03155432-01 (antal per ytmonteringsautomat: 1)
2
2
2
2
2
2
Varningsskylt vid NÖDSTOPP-knappen
2
2
2
Varning för handskador
Ingrepp i maskinen kan medföra skador på armar och händer.
Stick inte in händerna i ytmonteringsautomaten när den är
igång.
Stick inte in händerna i ytmonteringsautomaten intill.
2
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.2 Varningsskyltar Fr.o.m. programversion 713.0 Utgåva 11/2019
52
2.2.7 Varningsskylt W 205 på bandkapningsaggregatet
2

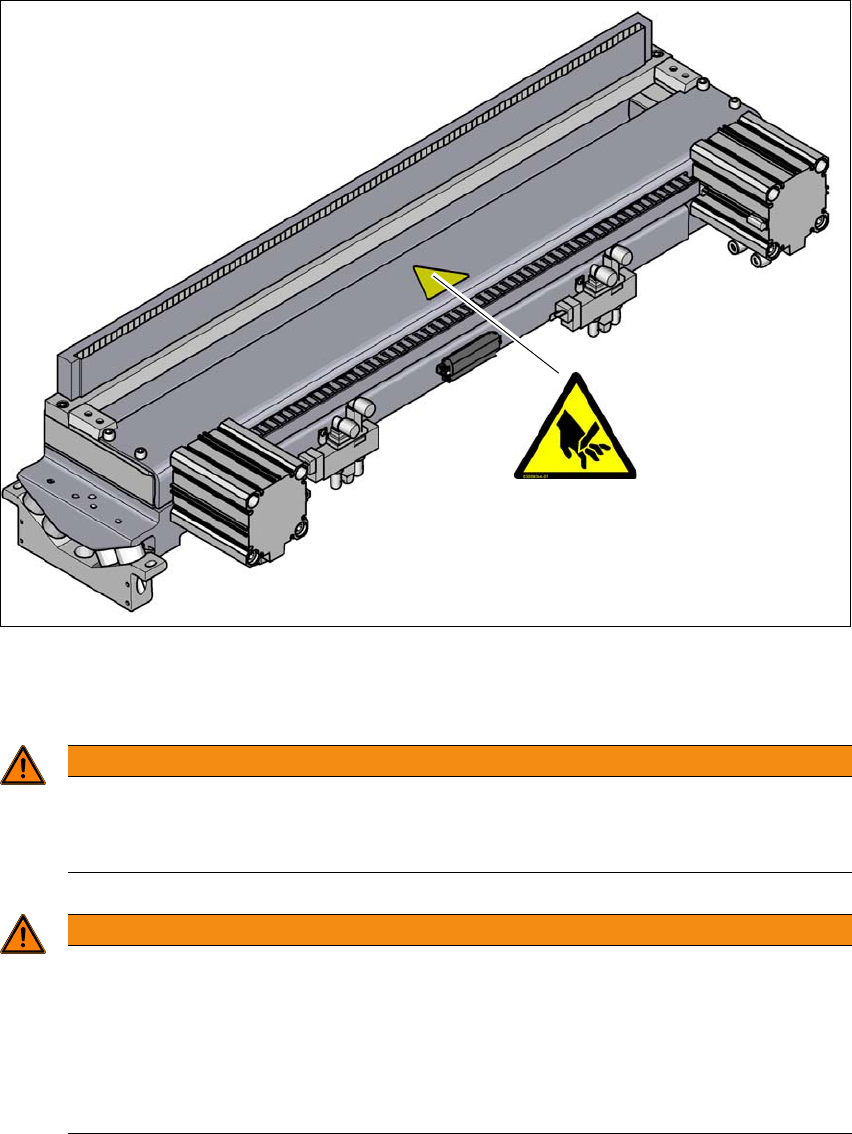

Bild 2.2 - 7 Varningsskylt W 205 på ovansidan av bandkapningsaggregatet
Pos. W 205, artikelnr 03009344-01
2
2
VARNING
Risk för skärskador!
Risk för skärskador av de vassa knivarna vid arbeten på bandkapningsaggregatet!
Använd tjocka arbetshandskar vid arbeten på bandkapningsaggregatet.
VARNING
Risk för skador!
Risk för skador från trycksatta tryckluftsledningar vid arbeten på bandkapningsaggrega-
tet.
Skilj ytmonteringsautomaten från el- och tryckluftsmatningen innan arbeten utförs på
bandkapningsaggregatet.
Vänta tills arbetstryck sjunkit till 0 MPa.
W 205
