Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar 81 2.6.3.2 Skyddsbryt arnas placering på ytmonteringsautomaten 2 Bild 2.6 - 7 Skyddsbrytarnas placerin…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
80
2

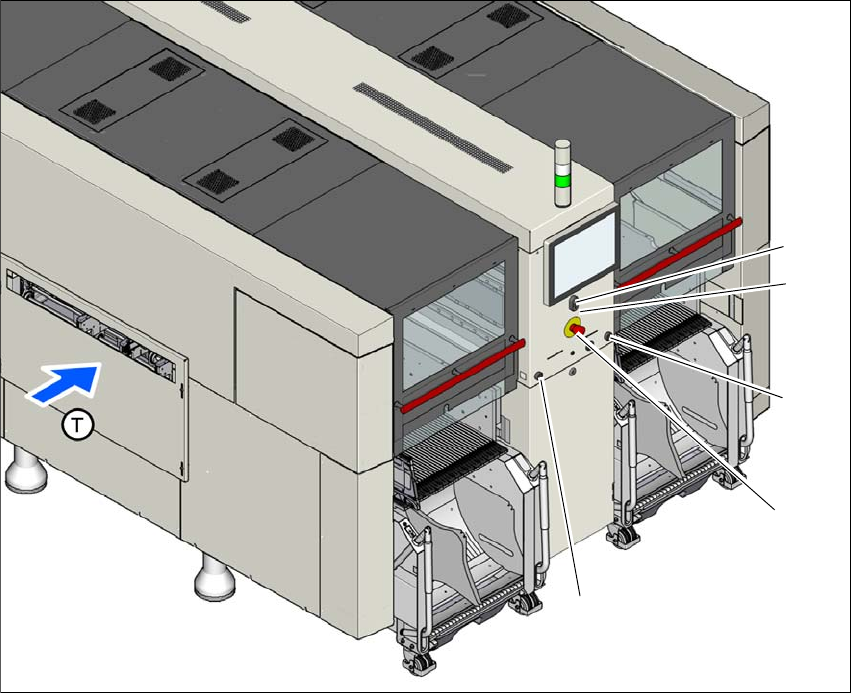

Bild 2.6 - 6 Brytarnas och knapparnas placering - kretskortsinmatningssidan (SIPLACE X2 S/X3 S/X4 S som exem-
pel)
(1) Startknapp (vit)
(2) Stoppknapp (svart)
(3) NÖDSTOPP-knapp
(4) Knapp för till- och fråndockning av komponentvagnen på ställplatsen
(T) Transportriktning för kretskort
(3)
(1)
(4)
(2)
(4)
Driftsinstruktion SIPLACE X-serie S 2 Driftsäkerhet
Fr.o.m. programversion 713.0 Utgåva 11/2019 2.6 Skyddsanordningar
81
2.6.3.2 Skyddsbrytarnas placering på ytmonteringsautomaten
2
Bild 2.6 - 7 Skyddsbrytarnas placering på ytmonteringsautomaten (SIPLACE X4i S som exempel)
(1) Skyddskåpans brytare, ställplats 1
(2) Skyddskåpsbrytare, ställplats 2
(3) Skyddskåpans brytare, ställplats 3
(4) Skyddskåpans brytare, ställplats 4
(5) Exempel underhållslucka med kåpbrytare på ställplats 2 (som tillval på alla ställplatser)
(T) Transportriktning för kretskort
(2)
(3)
(1)
(4)
(5)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie S
2.6 Skyddsanordningar Fr.o.m. programversion 713.0 Utgåva 11/2019
82
2.6.3.3 Funktionsbeskrivning
Huvudbrytaren på FRÅN (se pos. 1 på bild
2.6 - 5, sidan 79) 2
Huvudbrytaren skiljer de tre faserna L1, L2 och L3 från nätet.
2
2
Huvudbrytaren på TILL 2
När huvudbrytaren slagits på aktiveras nätspänningen i elaggregatet och alla AC/DC-omvandlare
aktiveras.
Styrdatorn startar och all matningsspänning aktiveras. Mellankretsspänningen för portalaxlarna
(300 V-) och stjärnaxlarna (160 V-) samt matningsspänningen till transportörsdrivningarna är av
säkerhetsskäl anslutna till startknappen.
Vit startknapp (pos. 1 på bild 2.6 - 5, sidan 79 och på bild 2.6 - 6, sidan 80) 2
När huvudbrytaren slagits på och styrningens programvara startats, uppmanas operatören att
trycka på startknappen för att starta ytmonteringsprocessen. Samma uppmaning ges när ytmon-
teringsautomaten ska startas efter att en skyddskåpa öppnats eller NÖDSTOPP-knappen tryckts
in.
Tryck på startknappen i minst 200 ms till max. 1500 ms och släpp sedan. Ytmonteringsauto-
maten aktiveras när knappen släpps.
FARA
Felaktig hantering av ytmonteringsautomaten kan leda till döden eller allvarliga skador
samt stora materialskador.
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med
livsfarlig spänning:
– Anslutningsplintar för nätkabeln L1, L2 och L3 på huvudbrytare S1
– Huvudingångsplint X94
– Alla enskilda ledare som är strömförande även när huvudbrytaren slagits från är
orange.
Observera de gällande arbetarskydds- och DIN-föreskrifterna (särskilt EN 60204,
del 1 eller IEC 60204, del 1) och gällande bestämmelser i ditt land.
Skyddsluckorna till elaggregatet får endast öppnas av personal med särskild behö-
righet.
FARA
När energiackumulatorer används i elaggregatet finns det farlig spänning kvar i elaggre-
gatets delar i ca 5 minuter efter det att huvudbrytaren har stängs av och efter frånskilj-
ningen från elnätet.
