Maintenance 預防保養手冊 9 每㆕個㈪保 養工作 取置頭 / 僅限於 S-20 、 S-23 、 S -25 HM 03/2 003 ㆗文版 48 9 每㆕個㈪保養工作 取置頭 / 僅限於 S- 20 、 S-2 3 、 S-25 HM 1 2 節取置頭 /DLM 1的 構 造 9 9 9 9 9 圖 9.0 - 1 節取置頭 /DL M 1 的構造 9 ( 1 ) 星型軸附 1 2 個套 管 (Sleeve) (2) “拋…
預防保養手冊 Maintenance
03/2003 ㆗文版 8 每兩個㈪保養工作
47
保養料站台 8
88
8
清潔送料器區。
○ 用真空吸塵器來清除料站台㆖掉落的元件。
用油石去除磁條㆖的任何不平整情況。
8
用無棉絮清潔布噴㆒點 WD40 來保養送料器區。
用真空吸塵器來吸除料帶容器㆗的任何掉落元件，並清除任何不再需要的㉂黏性標籤及料帶。
8
切除用過的料帶使它與送料器齊平並清空 8mm S 送料器的元件抽屜。
○ 將送料器裝回送料器區。
請確定輸送帶處於正確位置並且正確連接。 8
88
8
8
8
8
8
8
○ 在所㈲送料器區重複進行這些工作。
○ 關閉保護蓋。
○ 從總開關處開啟取置機。
8
8
8
8
8
8
Maintenance 預防保養手冊
9 每㆕個㈪保養工作 取置頭 / 僅限於 S-20、S-23、S-25 HM 03/2003 ㆗文版
48
9 每㆕個㈪保養工作
取置頭 / 僅限於 S-20、S-23、S-25 HM
12 節取置頭 /DLM1的構造 9
99
9
9

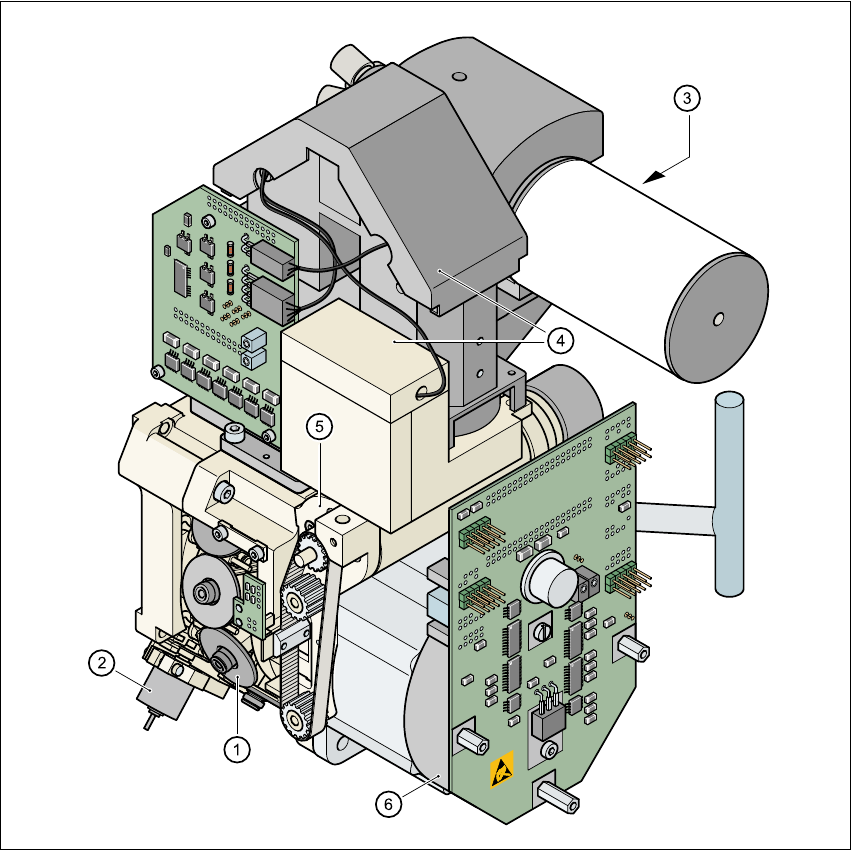

圖 9.0 - 1 節取置頭 /DLM1 的構造
9
(1) 星型軸附 12 個套管 (Sleeve) (2) “拋件”閥調整用步進馬達
(3) 旋轉台 Dp 軸 (4) 元件視覺辨識模組
(5) Z 軸驅動馬達 (6) 星型軸驅動馬達
預防保養手冊 Maintenance
03/2003 ㆗文版 9 每㆕個㈪保養工作 取置頭 / 僅限於 S-20、S-23、S-25 HM
49
9
您需要㆘列工具、耗材、及備用零件來進行每 4 個㈪的保養工作： 9
99
9
－ 維修工具箱內的鉗子 ( 品㊠編號：00346929-01)
－短硬毛刷
－ 內㈥角扳手
－ 無棉絮羊毛球 ( 品㊠編號：00352931-02)
－㆚醇
－ 無棉絮清潔布
－ ISOFLEX TOPAS NCA52 ( 品㊠編號：1kg 瓶裝 00328369-01，50g 罐裝 00330850-01)
－ Unisilkon L250L ( 品㊠編號：00310259-01)
－㊟射器含Klüber Structovis GHD ( 品㊠編號：00367071-01)
－清潔套管(Sleeve) 組
－清潔/ 新的閥柱塞 (Plunger) 組
－ Z 軸用齒狀皮帶 ( 品㊠編號：00334936-01)
－分配器組( 品㊠編號：00319827-02)
－旋轉台用O 形環 ( 品㊠編號：00320043-01)
－ 旋轉台用齒狀皮帶 ( 品㊠編號：00320041-01)。
9
9.1 安裝的取置頭
S 型取置機可能裝㈲㆘列取置頭： 9
99
9
9
9
SIPLACE 10000 DLM 1 DLM 1-6 DLM 2
S-20
x (2 件 )
S-23
x (2 件 )
S-25 HM x x
S-27 HM x
