00192731-05 - 第71页
預防保養手冊 Maintena nce 03/2 003 ㆗文版 1 0 每㆕㈪保養 工作 DLM2 取置頭 / 僅限於 S-27 HM 71 S 10 您需要㆘列工具、耗 材、及備用零件來 進行每 4 個㈪的保 養工作： 10 － 維修工具箱裡的鉗子 ( 品㊠編 號： 00346929-0 1 ) －短 硬 毛 刷 － 內㈥角扳手組 － 無棉絮羊毛球 ( 品㊠編 號： 0035293 1 -02) －㆚ 醇 － 無棉絮清潔布 － IS…
Maintenance 預防保養手冊
10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM 03/2003 ㆗文版
70
10 每㆕㈪保養工作
DLM2 取置頭 / 僅限於 S-27 HM

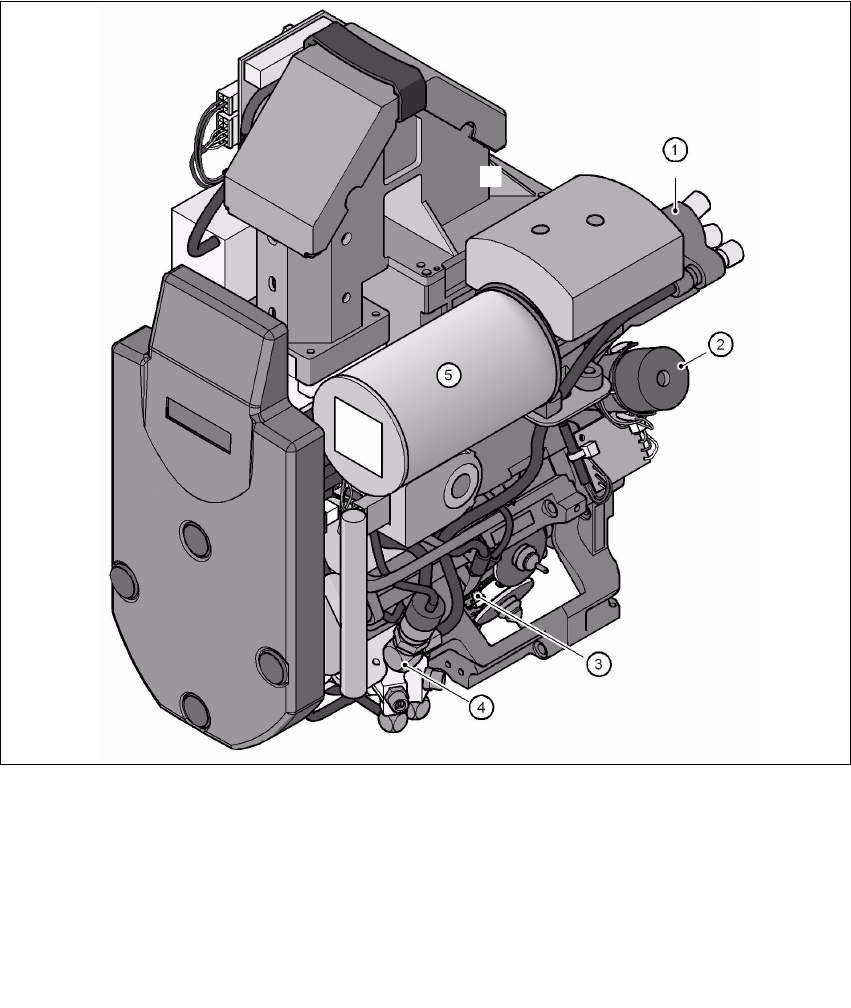

12 節取置頭 DLM2 的構造 10
10
圖 10.0 - 112 節取置頭 DLM2 的構造
10
10
(1) 真空產生器
(2) 旋轉台 DP 軸
(3) 附12 個套管 (Sleeve) 的星型軸
(4) 空氣接觸閥
(5) 消音器
預防保養手冊 Maintenance
03/2003 ㆗文版 10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM
71
S 10
您需要㆘列工具、耗材、及備用零件來進行每 4 個㈪的保養工作： 10
－ 維修工具箱裡的鉗子 ( 品㊠編號：00346929-01)
－短硬毛刷
－ 內㈥角扳手組
－ 無棉絮羊毛球 ( 品㊠編號：00352931-02)
－㆚醇
－ 無棉絮清潔布
－ ISOFLEX TOPAS NCA52 ( 品㊠編號：1kg 瓶裝 00328369-01，50g 罐裝 00330850-01)
－ Unisilkon L250L ( 品㊠編號：00310259-01)
－㊟射器含Z 軸導軌用潤滑脂
－清潔套管(Sleeve) 組
－清潔/ 新的閥柱塞 (Plunger) 組
－ Z 軸用齒狀皮帶 ( 品㊠編號：00334936-01)
－ 分配器本體 ( 品㊠編號：00319827-02)
－旋轉台用O 形環 ( 品㊠編號：00320043-01)
－ 旋轉台用齒狀皮帶 ( 品㊠編號：00320041-01)。
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Maintenance 預防保養手冊
10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM 03/2003 ㆗文版
72
