Maintenance 預防保養手冊 1 0 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 H M 03/200 3 ㆗文版 72
預防保養手冊 Maintenance
03/2003 ㆗文版 10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM
71
S 10
您需要㆘列工具、耗材、及備用零件來進行每 4 個㈪的保養工作： 10
－ 維修工具箱裡的鉗子 ( 品㊠編號：00346929-01)
－短硬毛刷
－ 內㈥角扳手組
－ 無棉絮羊毛球 ( 品㊠編號：00352931-02)
－㆚醇
－ 無棉絮清潔布
－ ISOFLEX TOPAS NCA52 ( 品㊠編號：1kg 瓶裝 00328369-01，50g 罐裝 00330850-01)
－ Unisilkon L250L ( 品㊠編號：00310259-01)
－㊟射器含Z 軸導軌用潤滑脂
－清潔套管(Sleeve) 組
－清潔/ 新的閥柱塞 (Plunger) 組
－ Z 軸用齒狀皮帶 ( 品㊠編號：00334936-01)
－ 分配器本體 ( 品㊠編號：00319827-02)
－旋轉台用O 形環 ( 品㊠編號：00320043-01)
－ 旋轉台用齒狀皮帶 ( 品㊠編號：00320041-01)。
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Maintenance 預防保養手冊
10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM 03/2003 ㆗文版
72
預防保養手冊 Maintenance
03/2003 ㆗文版 10 每㆕㈪保養工作 DLM2 取置頭 / 僅限於 S-27 HM
73
準備工作 10
○ 用 “單㆒功能”選單將取置頭㆖的吸嘴置回吸嘴配置器㆗。
○ 在總開關處關閉取置系統。
請遵循正確的關機程序。 10
1010
10
10
10
○ 拆開取置頭外蓋的螺絲。
○ 拆㆘取置頭外蓋。
請記得要遵循 ESD 規定！
10
10
10
○ 覆蓋送料器區，以避免損壞元件送料器模組及取置頭的前部。
10

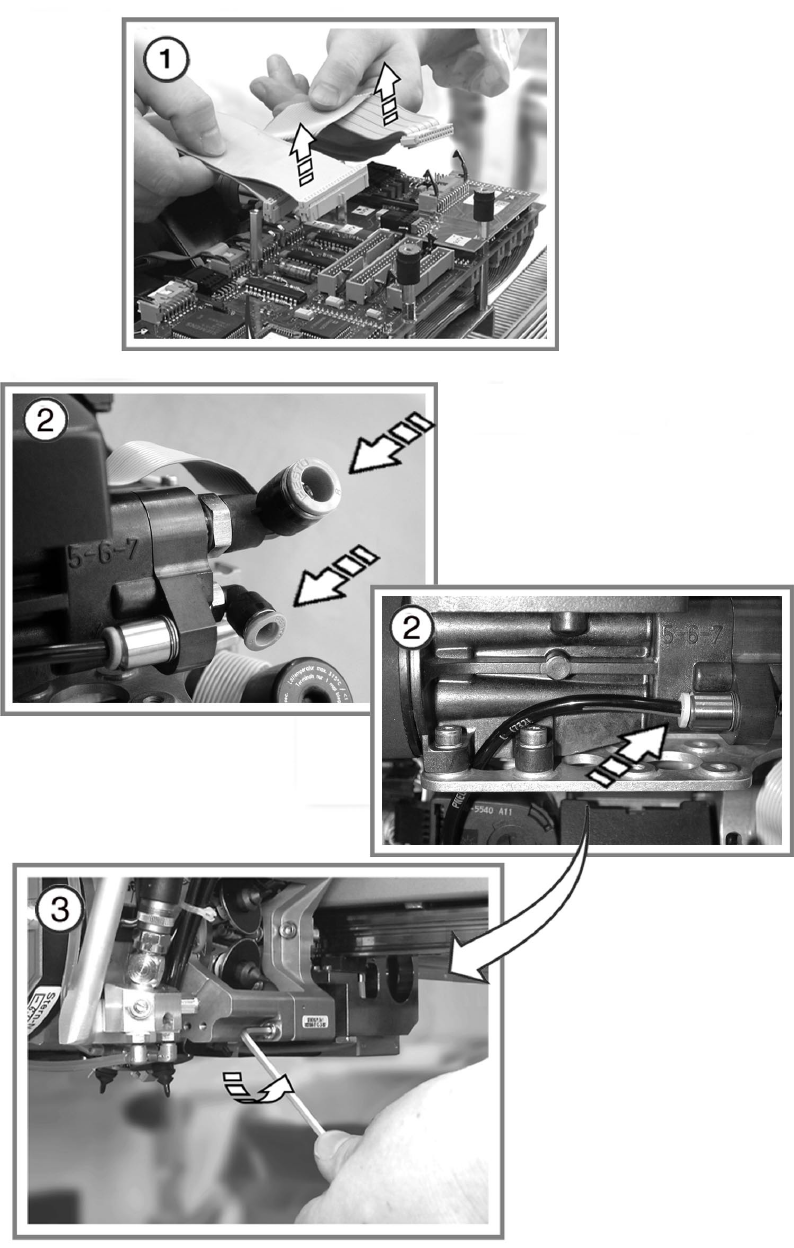

從轉接板㆖拆㆘取置頭前部的排線。
拆開壓縮空氣管。
請使用維修工具箱㆗的鉗子。 10
10
10
10
( 使用 3mm 內㈥角扳手 ) 鬆開取置頭前部的 4 個螺絲並拆㆘取置頭前部。
在您拆卸螺絲時，請固定住取置頭前部。 10
請小心不要損壞黃色的塑膠分配盤及分配器本體。 10
10
將星型軸轉動半圈以避免損壞閥柱塞 (Plunger) 驅動裝置及閥柱塞 (Plunger)。 10
10
○ 將取置頭前部放在柔軟的 ESD 表面㆖ ( 閥柱塞 (Plunger) 在㆘方 ) 或將它置於㊜當的工作台㆖。
○拆㆘套管(Sleeve) 並將套管 (Sleeve) 收入所提供的容器內。
10
