第1部 基本篇 第2章 生产
2-22
按<STOP>开关、或按画面上的“停止”按钮后，会出现对话框，要求确认是否结束预热。
选择<确定>：在确认对话框上选择<确定>时为停止预热，回到初始画面。再启动预热时，
无需清空原设定的时间或次数即可继续运行。
但若要把时间改为次数、次数改为时间，则原预热的运行时间累计或次数累
计记录会被清空。
选择<取消>：重启预热。
第1部 基本篇 第2章 生产
2-23
2-5 通过
不进行贴片生产，只做为传送缓冲，让基板传送通过。
在主画面菜单栏中选择“维护”/“通过”后，会显示以下画面，进行全轴退避。
此时，虽然无需返回原点，但请按基板尺寸调整传送宽度。
即使设备有故障无法返回原点，有时也可实行“通过”。
在这种状况下，为防止传感器的误检导致停止，请手动把贴片头单元移到
近一些的地方。(＝大约在校准块的上方)
图 2-5-1 开始空运行模式
注1） 启动时若未完成返回原点时，会显示下列确认信息。
图 2-5-2 未完成返回原点时的确认信息
显示图 2-5-2 信息时，请手动把贴片头移动到传送路外，并降下支撑台，确认基板可以传送。
第1部 基本篇 第2章 生产
2-24
全轴退避后，显示询问调整基板宽度信息画面图 2-5-3。

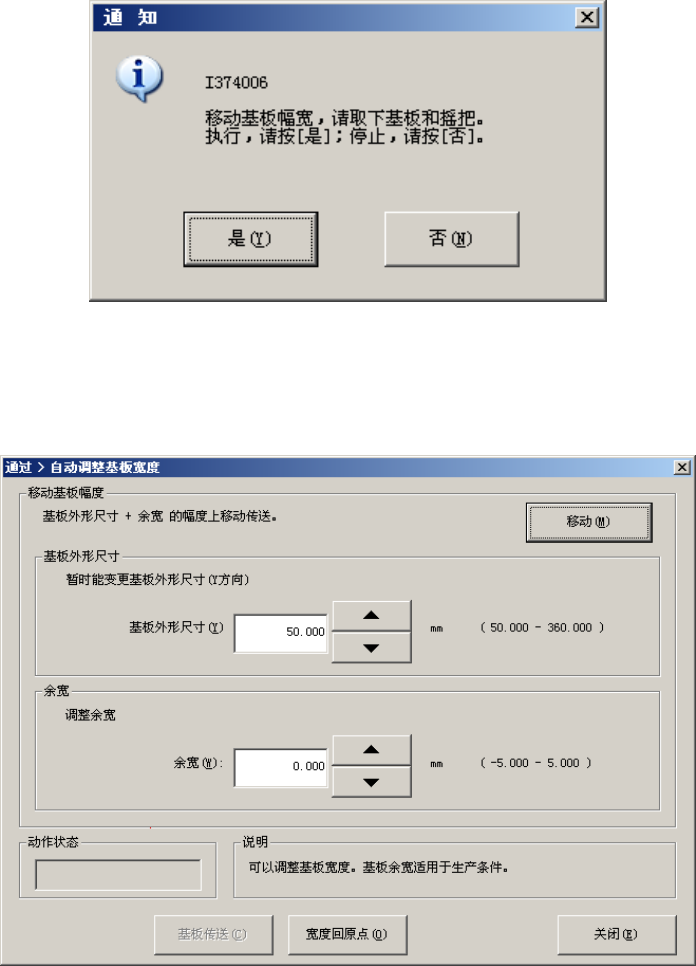

图 2-5-3 询问变更基板幅宽信息
在图 2-5-3 中选择[是]后，显示自动调整基板宽度对话框 2-5-4。
按[移动]按钮调整基板幅宽。
图 2-5-4 自动调整基板幅宽对话框
调整基板幅宽后，或在图 2-5-3 的确认信息框按下[否]后，显示图 2-5-5 的开始画面。
