第1部 基本篇 第2章 生产 2-24 全轴退避后，显示询问调整基板宽度信息画面图 2-5-3。 图 2-5-3 询问变更基板幅宽信息 在图 2-5-3 中选择[是]后，显示自动调整基板宽度对话框 2-5-4。 按[移动]按钮调整基板幅宽。 图 2-5-4 自动调整基板幅宽对话框 调整基板幅宽后，或在图 2-5-3 的确认信息框按下[否]后，显示图 2-5-5 的开始画面。
第1部 基本篇 第2章 生产
2-23
2-5 通过
不进行贴片生产，只做为传送缓冲，让基板传送通过。
在主画面菜单栏中选择“维护”/“通过”后，会显示以下画面，进行全轴退避。
此时，虽然无需返回原点，但请按基板尺寸调整传送宽度。
即使设备有故障无法返回原点，有时也可实行“通过”。
在这种状况下，为防止传感器的误检导致停止，请手动把贴片头单元移到
近一些的地方。(＝大约在校准块的上方)
图 2-5-1 开始空运行模式
注1） 启动时若未完成返回原点时，会显示下列确认信息。
图 2-5-2 未完成返回原点时的确认信息
显示图 2-5-2 信息时，请手动把贴片头移动到传送路外，并降下支撑台，确认基板可以传送。
第1部 基本篇 第2章 生产
2-24
全轴退避后，显示询问调整基板宽度信息画面图 2-5-3。
图 2-5-3 询问变更基板幅宽信息
在图 2-5-3 中选择[是]后，显示自动调整基板宽度对话框 2-5-4。
按[移动]按钮调整基板幅宽。
图 2-5-4 自动调整基板幅宽对话框
调整基板幅宽后，或在图 2-5-3 的确认信息框按下[否]后，显示图 2-5-5 的开始画面。
第1部 基本篇 第2章 生产
2-25

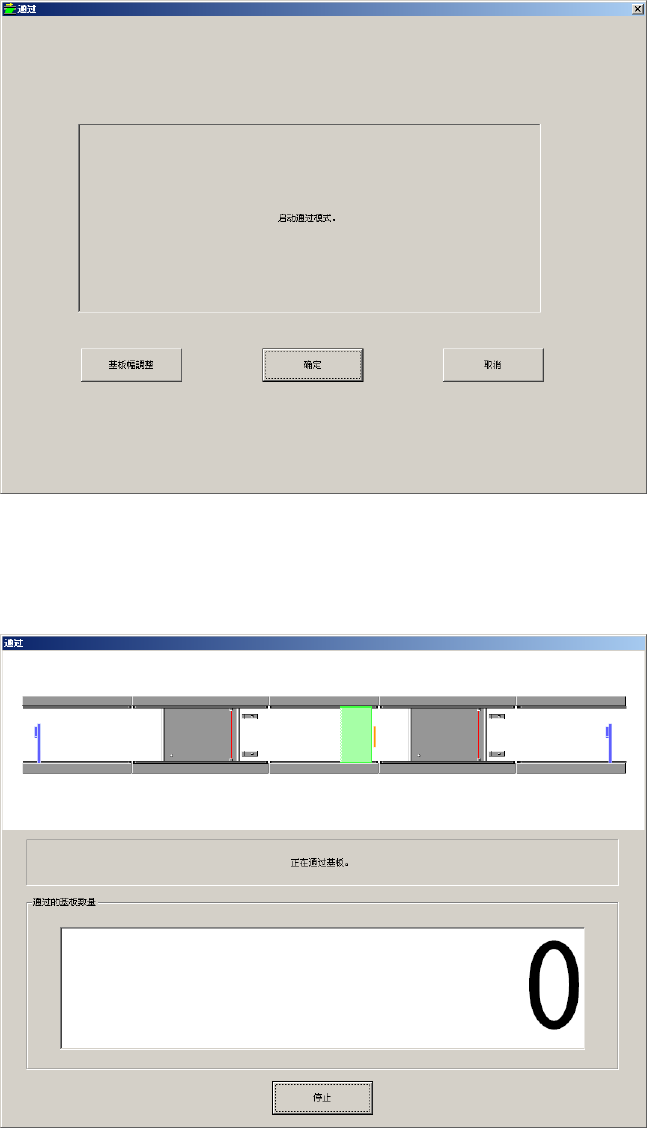

图 2-5-5 开始通过模式
若点击“确定”，则显示以下画面；基板到达传送的传感器上时传送带转动。
若选择[调整基板幅宽]，则显示图 2-5-4，可变更基板幅宽。
图 2-5-6 通过模式执行中
若点击[停止]，则停止通过模式，返回开始画面。
此时，若再开始通过模式，基板的通过数量为累积计算。
