第1部 基本篇 第2章 生产
2-39
(7) 请固定定心销(从动侧)。
固定后再次上下移动支撑台，确认定心销平滑地进入基板孔。
(8) 请配置支撑销。
请对好生产基板将支撑销⑱配置在支撑台⑰上。
QFP等对贴片精度有特别要求的元件配置支撑销，可提高贴片精度。
(9) 调整完后，请点击“传送控制”画面上的“结束”，退出“传送控制”。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动
基准销后，请务必重新在“2-7-1-5 贴片基准位置的调整”中进行再
设置。基板原点位置可在 “基板数据”的“基板数据”上进行变更。
(参见第 4 章 4-3-3 基板数据)
注意
第1部 基本篇 第2章 生产
2-40
2-7-1-5 贴片基准位置的调整
调整了外形基准、销基准时，必须对下列贴片基准位置进行重新设定。
(1)外形基准：停止挡销、基准轨道
(2)销基准 ：基准销、从动销
根据读入的生产程序（基板数据的基本设定中的定位），自动切换基板固定方式（外形基准或销基
准）。
＜步骤＞
①请从菜单栏的［生产］菜单选择［支援准备］。
请按下［外形基准位置］或［基准销位置］按钮。
显示下列贴片基准位置画面。

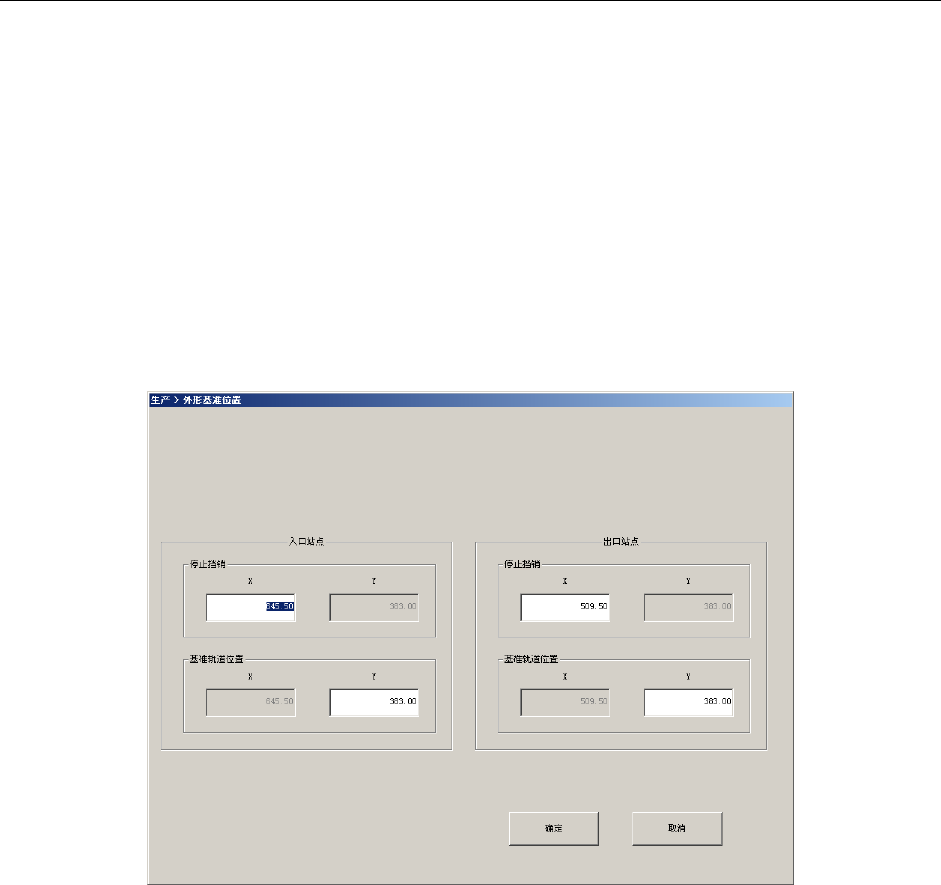

图 2-7-1-5-1 贴片基准位置画面（外形基准）
* 贴片基准位置的设定详见“7-4-3 基准销的位置”或“7-4-4 外形基准的位置”。
第1部 基本篇 第2章 生产
2-41
2-7-1-6 其他调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输
入基板传送传感器延迟时间。
此外，在使用异形基板等时，可以更改基准轨道侧挡块⑭和基板检出传感器的位置（Y方向）。
(1)基板传送传感器的延迟时间
<设置步骤>
1) 请选择“生产程序－基板数据”或“机器设置”中的“基板传送”。
2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见7-4-10 基板传送)
如果基板检测传感器的位
置不会刮到基板缺口处时，
则无需输入延迟时间。
图2-7-1-6-1
(2) 挡块
当基板前端有缺口使得基板定心不稳时，请移动挡块。
移动方法请参照第2-7-1-4章 No.4。
挡块组件移动后，请重新设定“机器设置”中的“外形基准位置”。

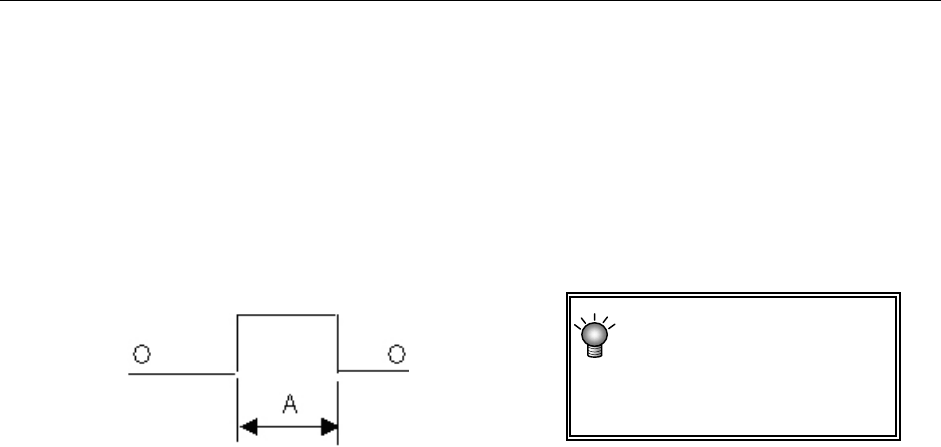

A:缺口长度
