第1部 基本篇 第2章 生产 2-43 2-7-2 元件供给部分的准备 请在统一更换台车、或固定的供料器台架上安装供料器。 安装后，请进行吸取跟踪。 ＜步骤＞ ① 请从菜单栏的［生产］菜单选择［支援准备］ 。 请按下［送料器设置］按钮。 显示以下的送料器设置画面。 图 2-7-2-1 送料器设置
第1部 基本篇 第2章 生产
2-42
(3) 基板检测传感器
<位置变更步骤>
1) 请拧松固定传感器架
42
的螺栓钮
43
，沿着长孔向 A 方向移动。
2) 调整后请再把螺栓钮
43
拧紧。
3) 请确认手动控制的传送系统、或程序编辑中的传送是否安装基板。

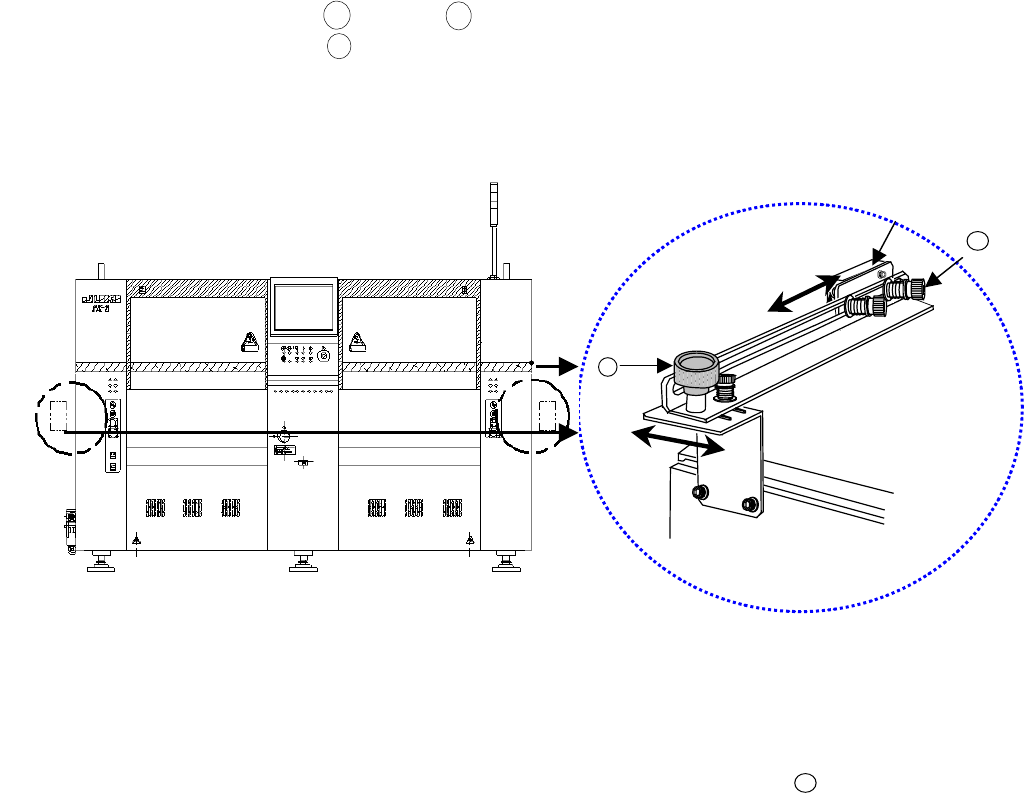

图 2-7-1-6-2
*要改变IN传感器①和OUT传感器②在B方向的检测位置，需要改变传感器架 的安装。
42
42
① ②
B
A
43
第1部 基本篇 第2章 生产
2-43
2-7-2 元件供给部分的准备
请在统一更换台车、或固定的供料器台架上安装供料器。
安装后，请进行吸取跟踪。
＜步骤＞
① 请从菜单栏的［生产］菜单选择［支援准备］。
请按下［送料器设置］按钮。
显示以下的送料器设置画面。

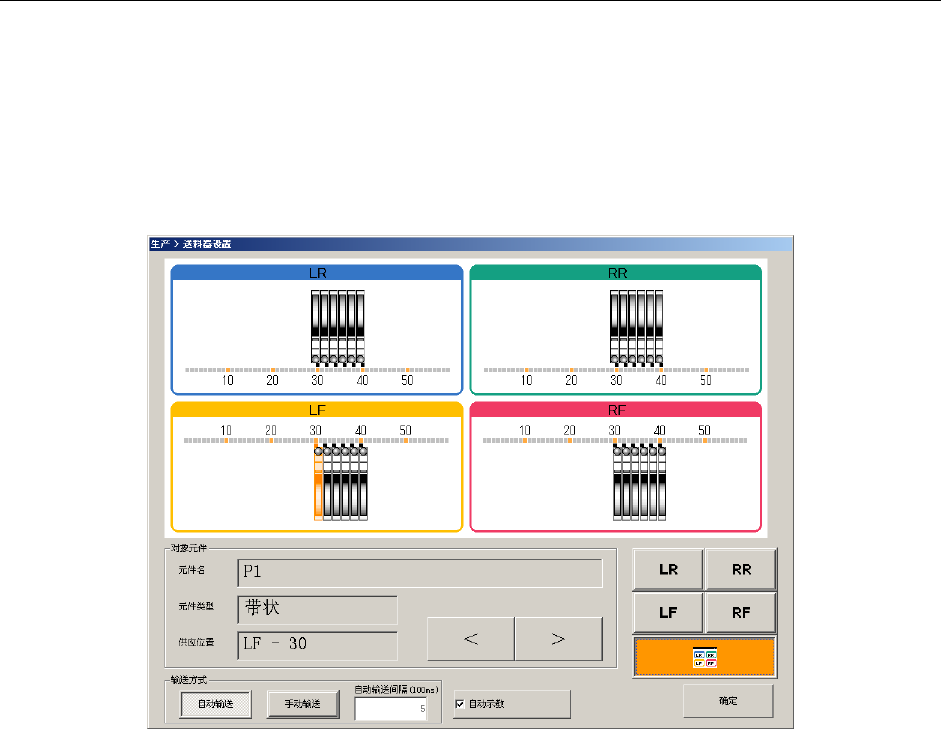

图 2-7-2-1 送料器设置
第1部 基本篇 第2章 生产
2-44
② 请按下［吸取跟踪］按钮。
显示以下的摄像机跟踪吸取位置画面。
图 2-7-2-2 摄像机跟踪吸取位置
* 吸取位置跟踪的详情内容请参照“2-13-6 摄像机跟踪吸取位置”。
注意
在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认
设备内部没有人在进行作业。另外，为了防止人身伤害，在机器运行过
程中切勿把手伸入设备内部，脸和头也不要靠近设备。
