第1部 基本篇 第2章 生产
2-44
② 请按下［吸取跟踪］按钮。
显示以下的摄像机跟踪吸取位置画面。

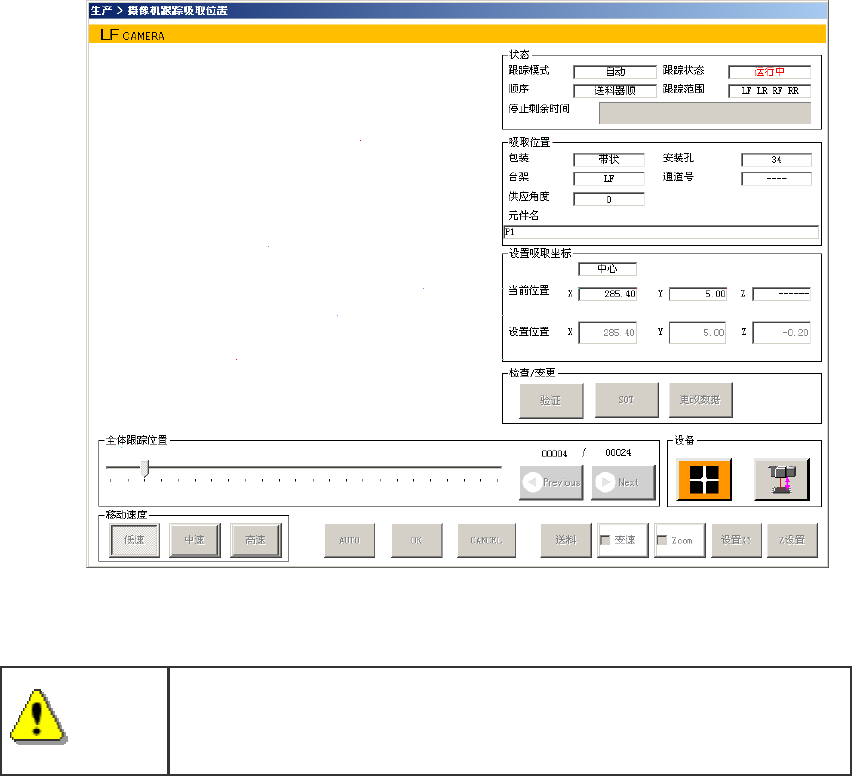

图 2-7-2-2 摄像机跟踪吸取位置
* 吸取位置跟踪的详情内容请参照“2-13-6 摄像机跟踪吸取位置”。
注意
在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认
设备内部没有人在进行作业。另外，为了防止人身伤害，在机器运行过
程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第1部 基本篇 第2章 生产
2-45
2-7-3 ATC 的准备
请确认“机器设置”的设定与ATC中设定的吸嘴编号是否一致。
＜步骤＞
(1)请从菜单栏的［生产］菜单选择［支援准备］。
请按下［支援吸嘴设置］按钮。
显示以下的［支援吸嘴设置］画面。
显示生产程序中的吸嘴设置和实际的 ATC 上的吸嘴配置。
不一致时以红色文字显示。此时请实行下一项吸嘴分配。
图 2-7-3-1 支援吸嘴设置
* 吸嘴设置支援的详情内容请参见“2-11-1-10 支援吸嘴设置”。
第1部 基本篇 第2章 生产
2-46
(2)请从［吸嘴设置支援］画面选择［吸嘴配置］。
可以进行 ATC 吸嘴配置。
图 2-7-3-2 吸嘴配置
* 吸嘴配置的详情内容请参照“7-4-1 ATC 吸嘴分配”。
<ATC 吸嘴安装、拆卸步骤>
1.请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2.请把吸嘴⑨的平直部分与 ATC 托架①的长孔对准，进行吸嘴⑨的安装或拆卸。
图 2-7-3-3
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重
新设定“机器设置”中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。
(否则会污染激光面，导致故障的发生。)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
ATC 托架①
滑板②打开的状态
吸嘴⑨
平直部分
