第 1 部 基本编 第 2 章 生产
2-87
2-10-2-4 吸取数据
选择画面上部的“吸取数据”标签。
图 2-10-2-4-1 编辑数据(吸取数据)画面
(1)列表
显示吸取数据列表。
表 2-10-2-4-1 吸取数据列表项目
项目 内容
元件名 显示吸取的元件名称。
包装 显示吸取元件的包装形态。
供应位置 显示吸取元件的供应位置。
第 1 部 基本编 第 2 章 生产
2-88
(2)吸取信息
显示、编辑在列表中选择的吸取的信息。
表 2-10-2-4-2 吸取信息
项目 内容 用户级别
元件名 显示吸取的元件的名称。
包装 显示元件的包装。
供应设备 显示供应设备。
供应角度 输入元件的供应角度。 程序员
供应 显示送料器台架。
号 显示吸取号。
通道 元件种类为管状时，显示通道号码。
吸着坐标 X 显示吸取位置的 X 坐标。
吸着坐标 Y 显示吸取位置的 Y 坐标。
吸着坐标 Z 显示吸取位置的 Z 坐标。
使用 选择进行生产时，是否从该位置吸取元件。 操作员
第 1 部 基本编 第 2 章 生产
2-89
2-10-3 检查生产程序
从生产菜单选择[生产程序]－ [检查生产程序]，则显示生产程序检查画面。
开始生产之前，会自动进行生产程序的检查，显示其结果。
在“2-10-2 编辑数据”关闭的功能、未使用数据、跳过数据等不进行检查。
2-10-3-1 显示

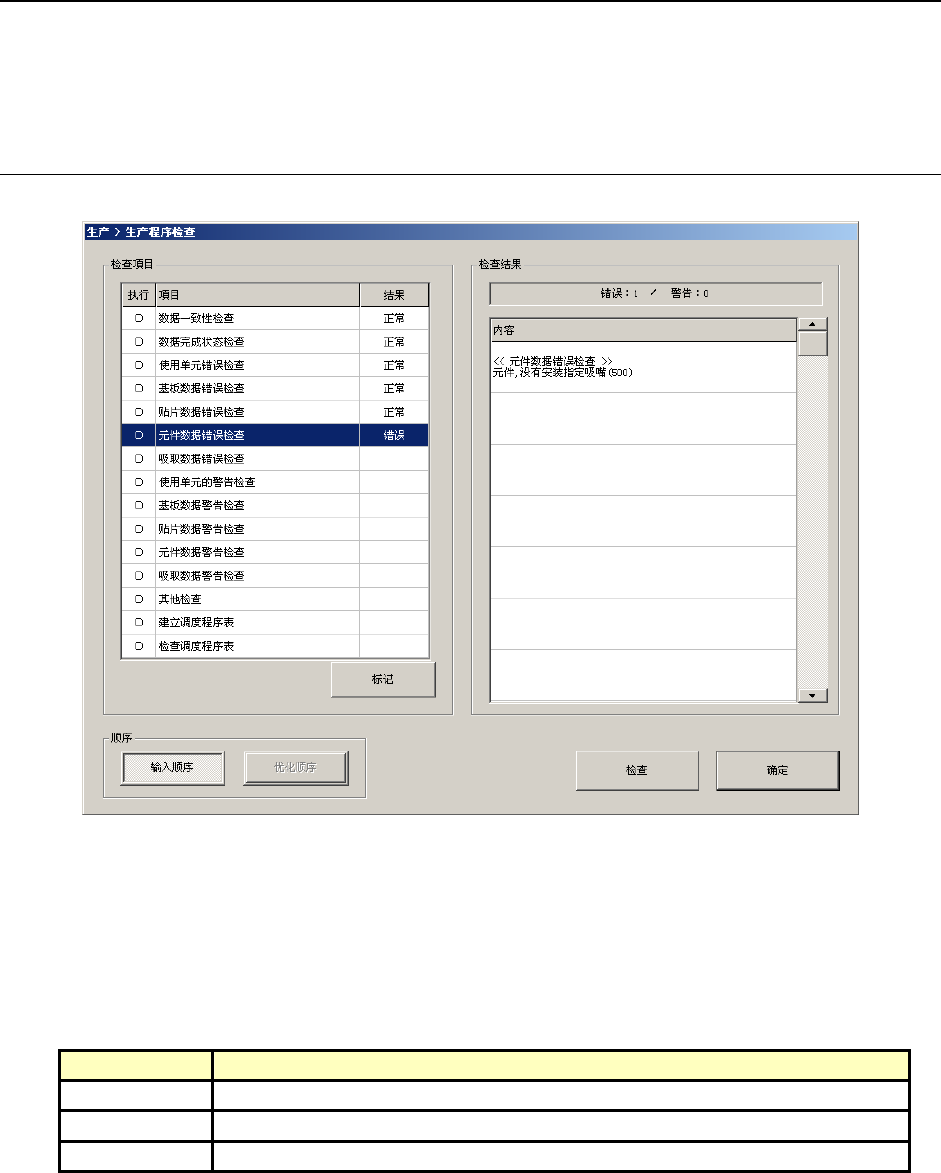

图 2-10-3-1-1 检查生产程序画面
(1)检查项目
显示检查生产程序项目列表。
自上而下按列表顺序检查。
表 2-10-3-1-1 检查项目
列 内容
执行 对有○标记的项目进行检查。没有标记的项目不执行。
项目 显示检查项目的大分类。
结果 检查项目的检查结果。
