第 1 部 基本编 第 2 章 生产
2-99
(3) 执行
按[确定]按钮开始吸取位置的校正后，显示吸取位置摄像机跟踪画面。
显示内容的详情请参见“第 4 章 生产程序的制作”的“4-5-4-7-2 吸取位置／吸取高度”及
“2-13-6 吸取位置摄像机跟踪”。
注意
若尚未进行过送料器台架识别(在返回原点后，升起或降下台架后)，在吸取位置
移动前，会自动进行送料器台架识别。在进行送料器识别时，由于贴片头会横越
供应装置的上方，因此请勿将手、脸靠近或伸入装置中。

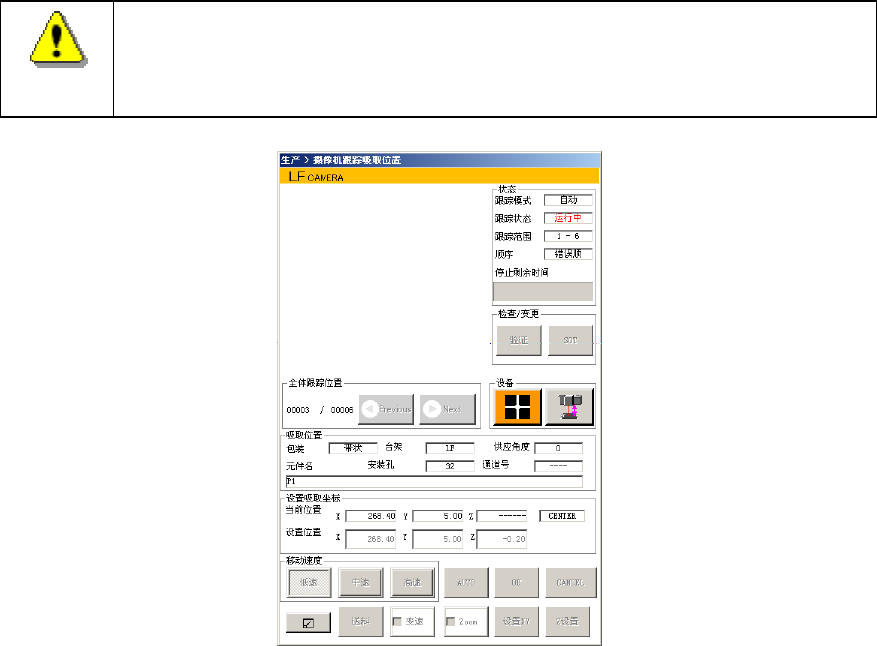

图 2-10-4-3-2 吸取位置跟踪中对话框
1) 输送方法为自动输送时
在贴片动作前摄像机移动到最初的吸取点，在画面显示监视图像。
在该位置停留自动输送间隔指定的时间后，自动地移动到下一个吸取点。
要结束吸取位置修正的自动传送时，按操作面板的<STOP>开关。
暂停时停在该吸取位置；移动中停在下一个吸取位置。
2) 输送方法为手动输送时
在最初的吸取位置进行吸取位置校正后，结束。
在吸取位置校正时如再次按下<START>开关，则进行下一吸取位置的修正。
第 1 部 基本编 第 2 章 生产
2-100
2-10-4-4 吸取跟踪中的示教
如若前项跟踪位置和实际位置不一致，也可进行吸取位置的示教。
坐标示教时，请按触摸屏的图像上下左右变更位置。确定坐标位置后，即可变更设定数据（吸取数
据）。若是自动示教对象元件，通过内腔识别自动示教。
2-11 生产辅助
在生产动作执行前进行各种确认动作。
2-11-1 支援准备
2-11-1-1 概要
从生产菜单选择[生产辅助]－[支援准备]，则显示支援准备画面。
支援准备，是通过选择操作生产画面的菜单，对各项生产准备阶段的工作进行确认、调整，以提高
效率的功能。

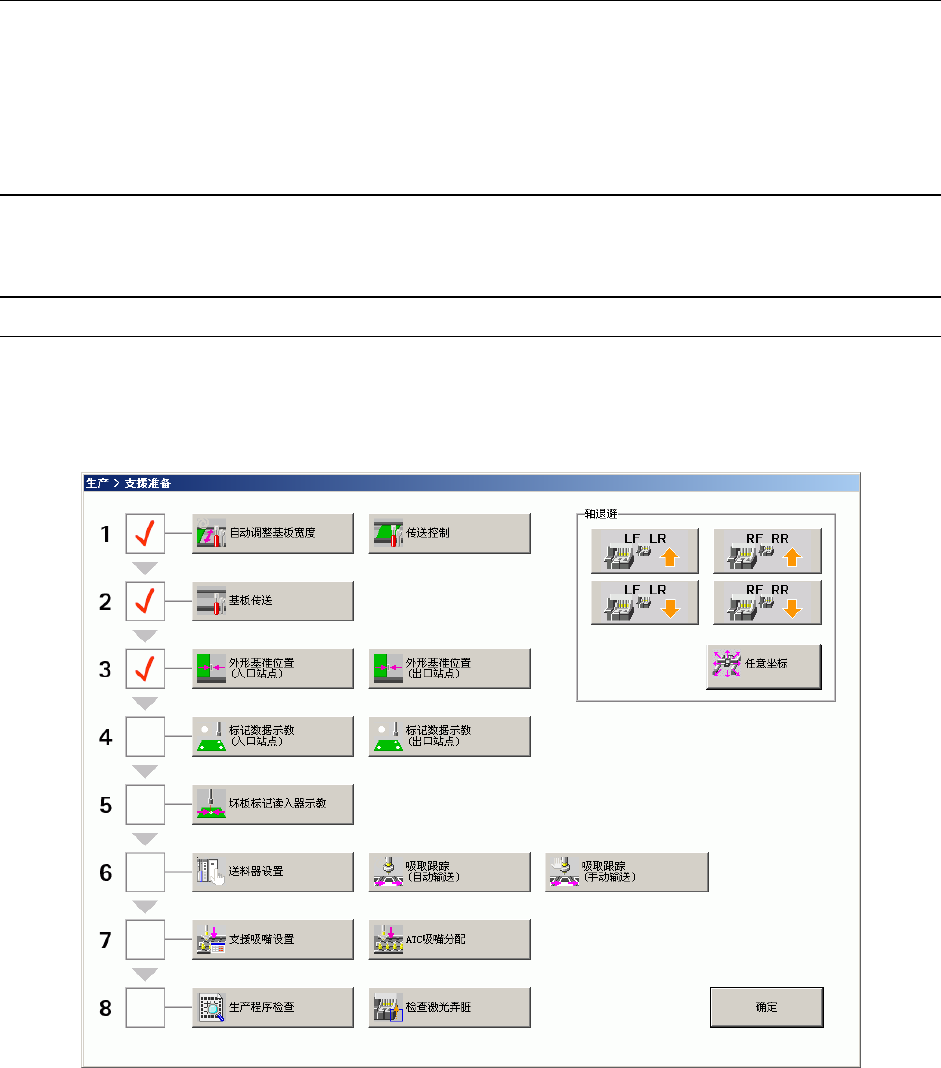

图 2-11-1-1-1 支援准备画面
第 1 部 基本编 第 2 章 生产
2-101
(1)准备
本功能用于进行开始生产的准备工作。
在执行“支援准备”的过程中，只要每执行各项动作时在复选框里输入勾选符号，便可掌握下一
项动作。
机器使用者只要按“1．基板宽度调整”～“8.生产开始前检查”项目顺序依次完成动作，即可
完成生产开始的准备工作。
表 2-11-1-1-1 支援准备动作程序
程序 准备动作 详细动作 内容
自动调整基板宽度 进行基板宽度的调整。
1 基板宽度调整
传送控制 进行与传送相关的调整。
2
基板传送
进行基板的传送。
入口站点 设置入口站点的基准销、外形基准位置。
3 外形基准位置
出口站点 设置出口站点的基准销、外形基准位置。
入口站点 进行入口站点的 BOC/基准领域标记的设置。
4 标记数据示教
出口站点 进行出口站点的 BOC/基准领域标记的设置。
5 坏板标记读入器示教 设置 OCC、坏板标记传感器阈值。
送料器设置 进行各送料器台架的送料器示教。
吸取跟踪(自动输送) 进行吸取跟踪(自动输送)。
6 送料器设置
吸取跟踪(手动输送) 进行吸取跟踪(手动输送)。
支援吸嘴设置
进行生产程序和实际的 ATC 吸嘴配置对照，
如有差异，显示该信息。
7 ATC 吸嘴配置
ATC 吸嘴分配 自动分配 ATC 吸嘴孔号码。
生产程序检查 进行生产程序检查动作。
8 生产开始前检查
检查激光弄脏 进行激光弄脏检查，显示结果。
(2)轴退避
使贴片头移动到适合准备动作的位置。
表 2-11-1-1-2 轴退避
项目 按钮 内容
LF 左前 LR 左后↑ 将左前、左后轴向操作面板反侧移动。
LF 左前 LR 左后↓ 将左前、左后轴向操作面板一侧移动。
RF 右前 RR 右后↑ 将右前、右后轴向操作面板反移动。
RF 右前 RR 右后↓ 将右前、右后轴向操作面板一侧移动。
轴退避
任意坐标 启动将轴向任意坐标移动的画面。
详见“第 7 章 机器设置”的“7-5 简易控制”。
