第 1 部 基本编 第 2 章 生产
2-101
(1)准备
本功能用于进行开始生产的准备工作。
在执行“支援准备”的过程中，只要每执行各项动作时在复选框里输入勾选符号，便可掌握下一
项动作。
机器使用者只要按“1．基板宽度调整”～“8.生产开始前检查”项目顺序依次完成动作，即可
完成生产开始的准备工作。
表 2-11-1-1-1 支援准备动作程序
程序 准备动作 详细动作 内容
自动调整基板宽度 进行基板宽度的调整。
1 基板宽度调整
传送控制 进行与传送相关的调整。
2
基板传送
进行基板的传送。
入口站点 设置入口站点的基准销、外形基准位置。
3 外形基准位置
出口站点 设置出口站点的基准销、外形基准位置。
入口站点 进行入口站点的 BOC/基准领域标记的设置。
4 标记数据示教
出口站点 进行出口站点的 BOC/基准领域标记的设置。
5 坏板标记读入器示教 设置 OCC、坏板标记传感器阈值。
送料器设置 进行各送料器台架的送料器示教。
吸取跟踪(自动输送) 进行吸取跟踪(自动输送)。
6 送料器设置
吸取跟踪(手动输送) 进行吸取跟踪(手动输送)。
支援吸嘴设置
进行生产程序和实际的 ATC 吸嘴配置对照，
如有差异，显示该信息。
7 ATC 吸嘴配置
ATC 吸嘴分配 自动分配 ATC 吸嘴孔号码。
生产程序检查 进行生产程序检查动作。
8 生产开始前检查
检查激光弄脏 进行激光弄脏检查，显示结果。
(2)轴退避
使贴片头移动到适合准备动作的位置。
表 2-11-1-1-2 轴退避
项目 按钮 内容
LF 左前 LR 左后↑ 将左前、左后轴向操作面板反侧移动。
LF 左前 LR 左后↓ 将左前、左后轴向操作面板一侧移动。
RF 右前 RR 右后↑ 将右前、右后轴向操作面板反移动。
RF 右前 RR 右后↓ 将右前、右后轴向操作面板一侧移动。
轴退避
任意坐标 启动将轴向任意坐标移动的画面。
详见“第 7 章 机器设置”的“7-5 简易控制”。
第 1 部 基本编 第 2 章 生产
2-102
2-11-1-2 自动调整基板宽度
可进行基板传送宽度的调整。

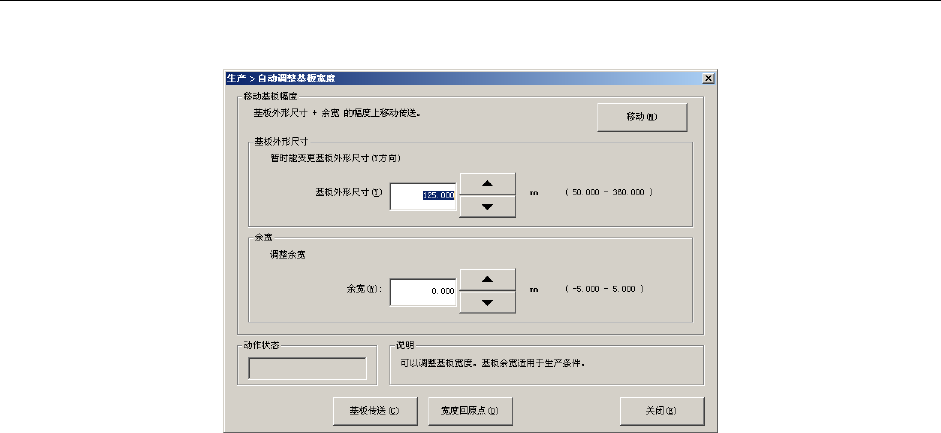

图 2-11-1-2-1 自动调整基板宽度对话框
(1) 移动基板幅度 ([移动]按钮)
移动传送宽度，对准基板外形尺寸＋余宽的位置。
运行时的传送宽度值，适用以下项目的设置值。
（2）基板外形尺寸
用三角按钮（旋转按钮）或输入数值来设定基板外形尺寸。
默认值用基板数据的基板外形尺寸(Y方向)代入。
（3）余宽
输入基板和传送轨道的余宽。
① 余宽
用三角按钮（旋转按钮）或输入数值来设定基板与传送通道的余宽。
② 取得
用当前的传送宽度减去基板外形尺寸的值作为余宽。
（4）[基板传送]按钮
启动基板传送画面。
详见“第 8 章 手动控制的 8-4-1-1 控制对象：基板传送”。
第 1 部 基本编 第 2 章 生产
2-103
(5) 动作状态
显示基板传送、宽度回原点、传送道上的动作状态。
(6) [宽度回原点]按钮
基板宽度自动调整返回原点。
(7) [关闭]按钮
关闭自动调整基板宽度对话框。
2-11-1-3 传送控制
在传送道路状态画面显示后，执行传送动作，进行马达、支撑台、外形基准气缸/挡块等有关
控制。

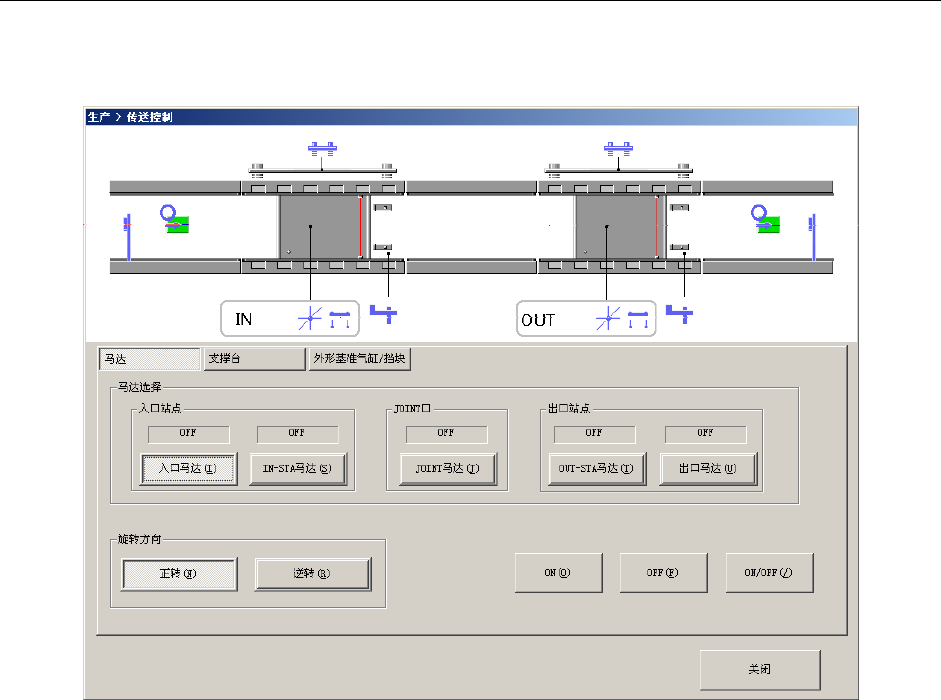

图 2-11-1-3-1 基板传送画面
详情内容请参见“第 8 章 手动控制 的 8-4-1 传送控制”的各小项。
