第 1 部 基本编 第 2 章 生产 2-116 2-11-1-11 ATC 吸嘴配置 可以进行 ATC 上的吸嘴配置。 详见“第 7 章 机器设置 的 7-4-1 ATC 吸嘴配置” 。 图 2-11-1-11-1 ATC 吸嘴配置画面 2-11-1-12 生产程序检查 可以在开始生产前进行生产程序检查。 显示生产程序检查项目的检查结果。 详见“2-10-3 检查生产程序” 。
第 1 部 基本编 第 2 章 生产
2-115
(1) 生产程序使用的吸嘴
显示生产程序中使用的吸嘴。
表 2-11-1-10-1 生产程序中使用的吸嘴
项目 内容
吸嘴 显示生产程序中使用的吸嘴号码。
贴片 进行贴片的贴片头单元(AUTO:自动、左前 LF、左后 LR、右前 RF、右后 RR)
吸取 进行吸取的送料器台架(左前 LF、左后 LR、右前 RF、右后 RR)
ATC 可以利用的吸嘴的 ATC 送料器台架(左前 LF、左后 LR、右前 RF、右后 RR)
状态
显示生产程序中使用的吸嘴号码和 ATC 上的吸嘴号码的状态。
OK ：正常状态
ERR：有不一致的状态
(2) ATC 上的吸嘴
显示配置到 ATC 的各送料器台架的吸嘴。
(3) [吸嘴配置]按钮
可以进行 ATC 上的吸嘴配置。
与下一项的 ATC 吸嘴配置功能相同。
详见“第 7 章 机器设置 的 7-4-1 ATC 吸嘴配置”。
第 1 部 基本编 第 2 章 生产
2-116
2-11-1-11 ATC 吸嘴配置
可以进行 ATC 上的吸嘴配置。
详见“第 7 章 机器设置 的 7-4-1 ATC 吸嘴配置”。

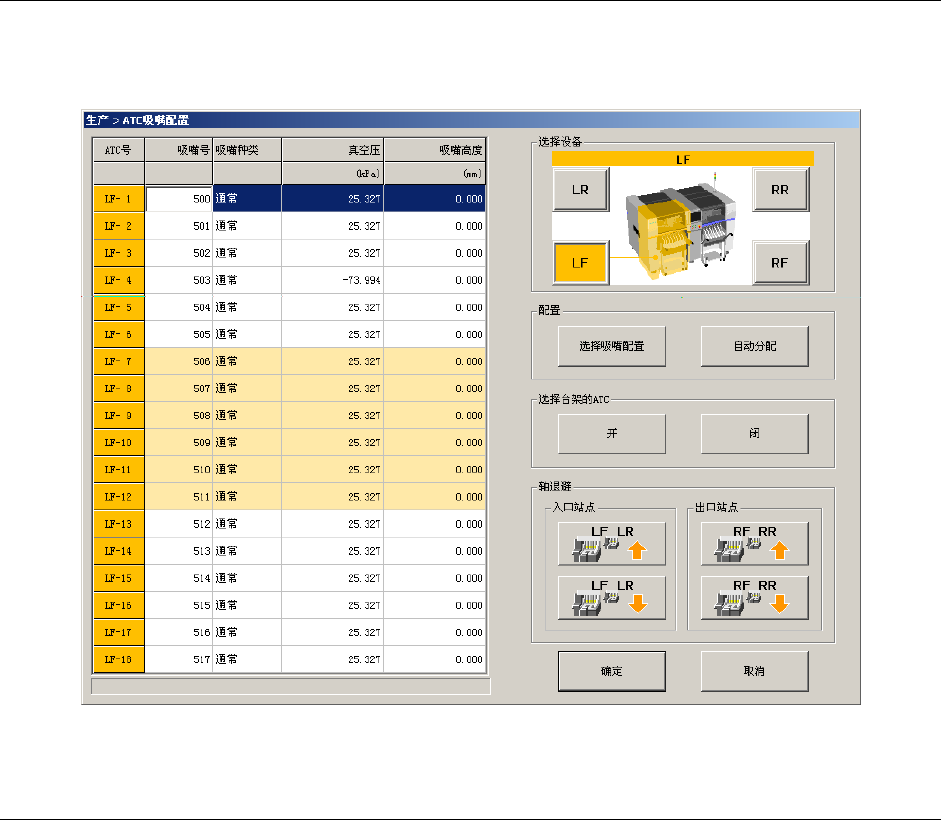

图 2-11-1-11-1 ATC 吸嘴配置画面
2-11-1-12 生产程序检查
可以在开始生产前进行生产程序检查。
显示生产程序检查项目的检查结果。
详见“2-10-3 检查生产程序”。
第 1 部 基本编 第 2 章 生产
2-117
2-11-1-13 检查激光弄脏
可以显示各贴片头的激光弄脏检查结果。

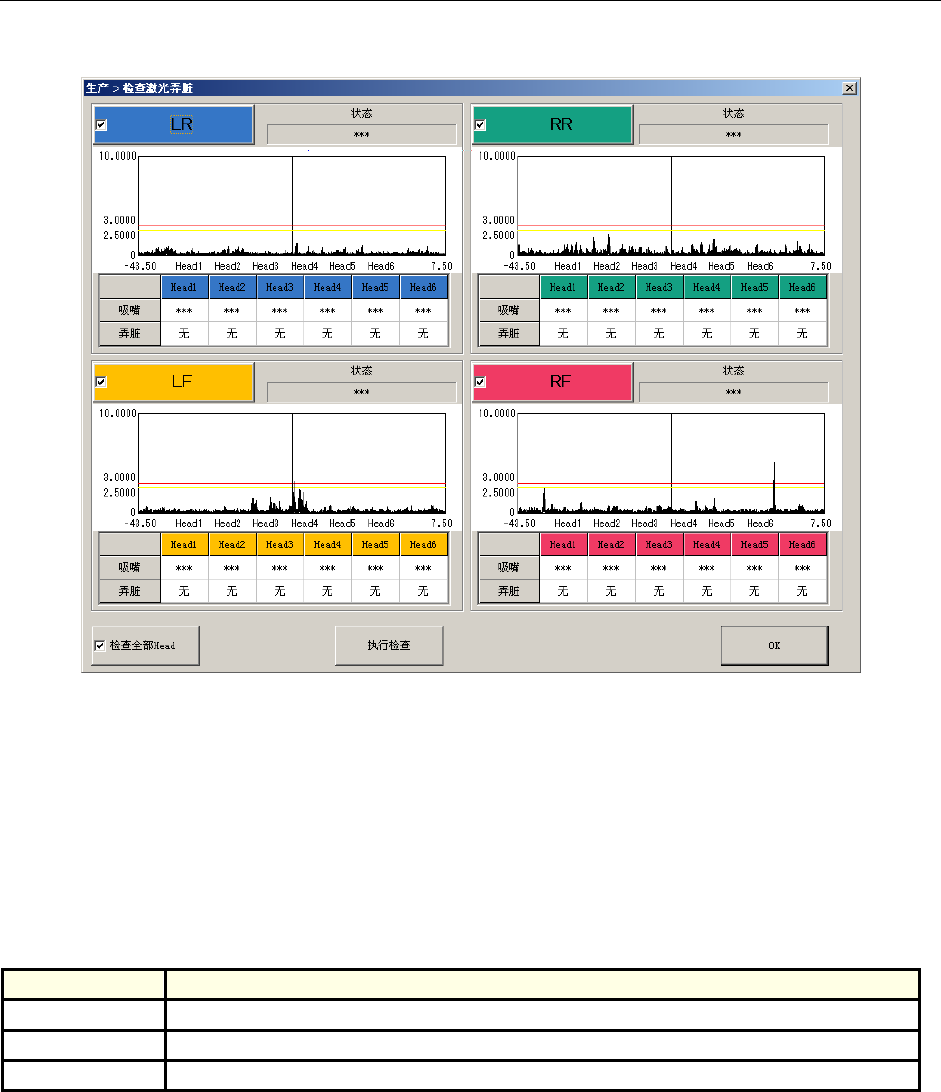

图 2-11-1-13-1 检查激光弄脏画面
(1) 图表
显示激光弄脏状态。
(2) 各吸嘴的弄脏
显示安装在贴片头上的吸嘴和其弄脏状态。
表 2-11-1-13-1 各吸嘴弄脏
项目 内容
贴片头 显示各送料器台架的贴片头
吸嘴 显示安装在贴片头上的吸嘴。
弄脏 有激光脏污时，显示其信息。
(3) 检查全部贴片头
显示、消除全部贴片头同时进行检查的勾选符号。
(4) “执行检查”按钮
对显示检查勾选符号的贴片头进行激光弄脏检查。
