第 1 部 基本编 第 2 章 生产
2-123
(3) 检查后的元件归还
检查后的元件将被放回原来的位置或被废弃。
如下(表2-10-6-1-2)所示，元件归还根据包装而有所不同。废弃场所根据元件数据中的“元
件废弃”的设置进行废弃。由于1mm以下的元件在归还时可能会出现元件站立、倒翻等情况，
会出现询问对话框，要求选择处理。
（详见“第4章 制作生产程序”的4-3-6 元件数据）
但是不能手动吸取。
表 2-11-3-2-1 元件归还/废弃的条件
包装 条件 1 条件 2 归还 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下
询问
带状
32mm 送料器以外
外形尺寸短边 1mm 以上
○ ○*1
外形尺寸短边 1mm 以下
询问
散装 －
外形尺寸短边 1mm 以上
○ ○*1
管状
－ ○*1
*1 废弃方法为“IC回收带”“元件保护”时，将按设定进行处理。
(4) 选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
只有单独验证检查可根据需要更改供应装置。(参见图2-11-3-3-2)
(5) 改变吸取坐标
无法顺利吸取时，可通过手动输入或示教功能更改吸取坐标。
第 1 部 基本编 第 2 章 生产
2-124
2-11-3-3 单独验证
(1) 选择元件
在画面的元件名称组合框内显示元件数据中设定的验证为[进行]的方形芯片。
按下[单独检查]按钮，则显示下一项画面。
图 2-11-3-3-1 执行元件验证单独检查选择画面
1) 检查元件、选择检查元件
显示元件的内容。元件名的组合框内会显示验证检查对象元件的列表，请从中选择要检查
的元件。
第 1 部 基本编 第 2 章 生产
2-125
(2) 执行检查
OCC 摄像机移动到吸取位置。

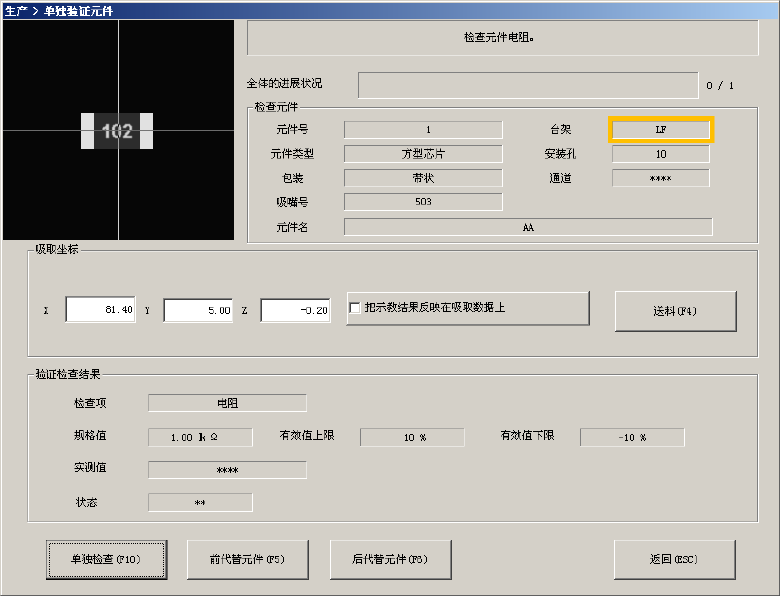

图 2-11-3-3-2 执行元件验证单独检查画面
1)全体的进展状况
用进度条显示当前的进展状况。
2)检查元件
显示元件的内容。
3)吸取坐标
显示吸取对象元件的吸取位置的内容。也可把吸取位置改为“前代替元件”及“后代替元
件”的位置。
● “送料”按钮
顶推一下供料器，送出元件(32mm的纸带除外)。
● 把示教结果反映在吸取数据上
选择是否将示教的结果反映在吸取数据中。
不选中时，坐标仅适用于此次吸取。
4)验证检查结果
显示当前选中的元件检查项、规格值、有效值上限、有效值下限、实测值、状态。
元件检查后，在实测值中显示检查结果。
