第 1 部 基本编 第 2 章 生产 2-135 2-11-4-4 连续检查 图 2-11-4-4-1 选择 SOT 方向连续检查画面 (1)对象元件 仅检查元件数据中某一条件与之一致的元件时，进行此项设定。 1) 全部元件 检查所有的元件数据。
第 1 部 基本编 第 2 章 生产
2-134
3)吸取坐标
显示吸取对象元件的吸取位置的内容。也可把吸取位置改为“前代替元件”及“后代替元
件”的位置。
也可进行示教，选中“把示教结果反映在吸取数据上”时，示教坐标将反映在吸取数据上。
未选中时，此次坐标仅适用于本次。
要示教XY坐标时，把焦点对准XY编辑框中之一，再按下功能栏的[示教]按钮。
要进行Z轴的示教时，把焦点对准Z编辑框，再按下功能栏的[示教]按钮。
● “送料”按钮
顶推一下供料器，送出元件(32mm的纸带除外)。
● 把示教结果反映在吸取数据上
选择是否将示教的结果反映在吸取数据上。
不选中时，坐标仅适用于此次吸取。
4) SOT方向检查结果
在长宽尺寸上显示识别的元件尺寸。
在“状态”栏中显示检查后识别方向是“OK”或“NG”。
图像识别失败时，则显示检查错误。
5）“单独检查”按钮
对指定元件执行单独的 SOT 方向检查。
注意
按下“单独检查”后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“单独检查”前，请务必确认装置内部无人作业。
在按下“单独检查”前，请确认装置附近没有会受到人身伤害的人。
在按下“单独检查”前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
6）“前代替原件”／“后代替元件”按钮
变更检查对象元件。
第 1 部 基本编 第 2 章 生产
2-135
2-11-4-4 连续检查

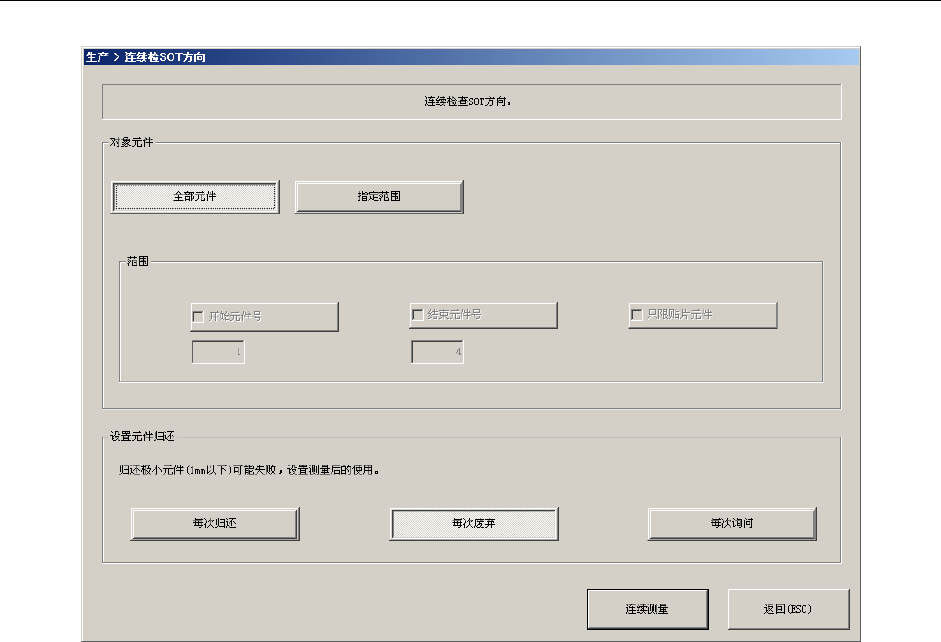

图 2-11-4-4-1 选择 SOT 方向连续检查画面
(1)对象元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
1) 全部元件
检查所有的元件数据。
第 1 部 基本编 第 2 章 生产
2-136
2)指定范围
要把对象元件集中到对特定的元件编号进行检查时,加以勾选。勾选后会显示以下内容：
● 开始元件号
设定开始检查的元件数据编号。
勾选后，可在编辑框内变更开始元件号。
● 结束元件号
设定结束检查的元件数据编号。
勾选后，可在编辑框内变更结束元件号。
● 只限贴片元件
限定为贴片数据中指定的元件数据时，加以勾选。
按[连续测量]按钮：开始连续检查。
按[返回]按钮 ：回到原来画面。
注意
按下“连续测量”后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“连续测量”前，请务必确认装置内部无人作业。
在按下“连续测量”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
（2）设置元件归还
选择检查后如何处理极小元件。
1)每次废弃
元件按元件废弃的设置进行废弃。
2)每次归还
把元件归还原来的位置。
3)每次询问
每次检查结束后显示询问信息。
