第 1 部 基本编 第 2 章 生产
2-138
要检查下一个元件时请按[否]。重新开始连续检查。
对于发生检查错误的元件，要单独进行检查时请按[是]。
对于发生了检查错误的元件，可以进行单独检查。(参见前一项)
如按下[是]，则以下的按钮变得可以操作。
a) [再次连续检查]按钮
从错误中断时的元件的下一个元件开始重新开始连续检查。
b) [停止]按钮
不重新开始连续检查时请按此按钮，将返回原来的画面。
2)结束

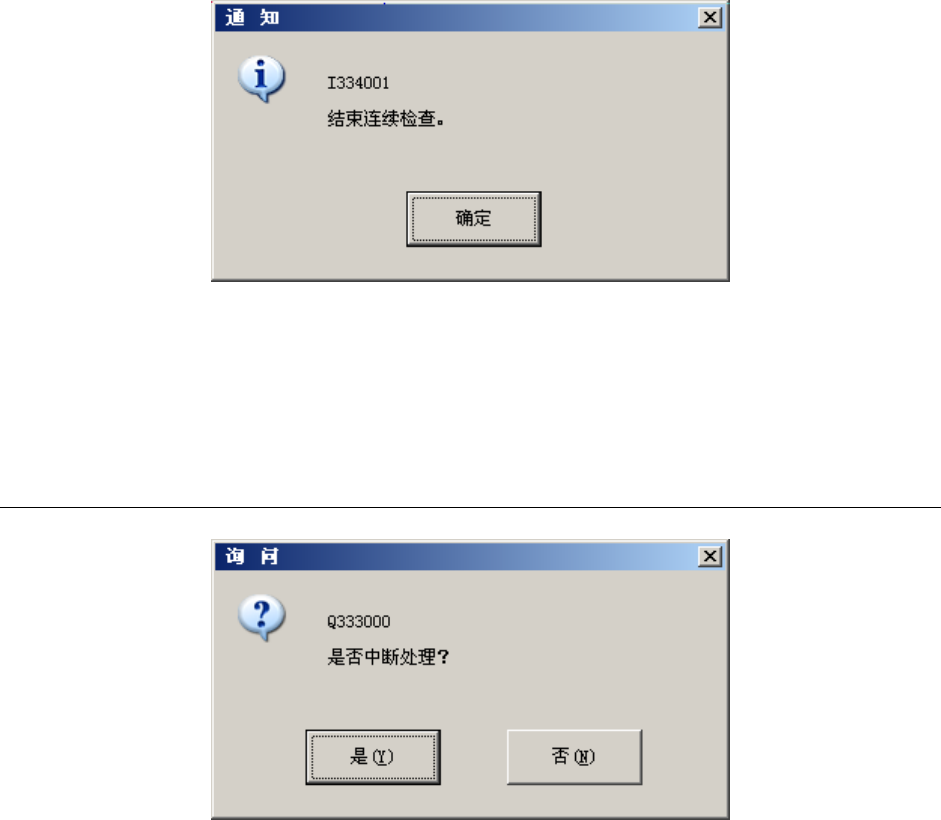

连续检查结束后，会显示以下的信息框。
图 2-11-4-4-4 连续检查结束通知信息框
(4) [返回]按钮
装有吸嘴时，将退回吸嘴，各单元移动到等待位置后返回原来的画面。
2-11-4-5 中断
要强制停止时，按下<STOP>开关，则显示以下的信息框。要结束检查时请选择[是]。
图 2-11-4-4-5 处理中断询问信息框
第 1 部 基本编 第 2 章 生产
2-139
2-11-5 激光高度检查
2-11-5-1 概要
从下拉菜单的[生产辅助]选择[激光高度检查]来进行操作。
根据生产程序的元件数据中设定的激光高度值进行激光定心的一系列控制，检查防止错误措施是否
落实。另外，在单独检查模式中可以通过单独测量来指定并执行对任意或测量后的激光高度值进行
检查。
激光高度检查有「连续激光高度检查」、「单独激光高度检查」、「激光高度测量」3 个功能。
表 2-11-5-1-1 激光高度检查
下拉菜单 功能(画面) 功能内容
激光高度检查 连续检查激光高度 检查生产程序数据内的所有元件/条件一致的元件。
对因某种原因检查出错的元件，可个别进行激光高
度检查。
单独检查激光高度 对在连续激光高度检查中出现错误的元件进行单独
检查。也可指定并检查任意或测量后的激光高度值。
测量激光高度 在单独激光高度检查中不能识别元件时，测量激光
高度。
2-11-5-2 各种动作
（1）吸取时使用的贴片头
吸取贴片头为自动选择。为减少吸嘴的更换次数，优先使用已经安装好的吸嘴。根据吸嘴
的安装状况，每次检测时，贴片头可能不同。
（2）检查后的元件归还
检查后的元件，将被放回原来的位置或被废弃。如下表所示，根据包装而有所不同。
废弃场所根据元件数据中的“元件废弃”设定进行废弃。由于1mm以下的元件在归还时可能
出现元件站立、翻倒等情况，因此请根据询问选择具体的处理。
但，不能手动吸取。
表 2-11-5-2-2 元件归还/废弃条件
包装 条件 1 条件 2 归还 废弃
32mm 供料器
－ ○
外形尺寸短边 1mm 以下
询问
带状
32mm 供料器以外
外形尺寸短边 1mm 以上
○ ○ *1
外形尺寸短边 1mm 以下
询问
散装 －
外形尺寸短边 1mm 以上
○ ○ *1
管状
－ ○
*1 废弃方法为“IC回收传送带”“元件保护”时，进行废弃。
第 1 部 基本编 第 2 章 生产
2-140
（3）选择吸取的供应装置
当同一元件有多个供应装置(吸取数据)时，初始值为从最初输入的数据开始吸取元件。
也可根据需要改变供应装置。
（4）修改吸取坐标
无法顺利吸取时，可通过手动输入或使用示教功能，修改吸取坐标。
2-11-5-3 连续检查激光高度
图 2-11-5-3-1 设定连续检查激光高度条件
（1）对象元件
只检查元件数据中某种条件与之一致的元件时，进行此项设定。
1) 全元件
检查所有的元件数据。
2) 仅限薄元件
仅检查“高度”在设定值以下的元件。
3) 仅限指定元件类型
仅检查指定的元件类型。
4) 仅限指定的吸嘴的元件
仅检查使用指定的吸嘴的元件。
